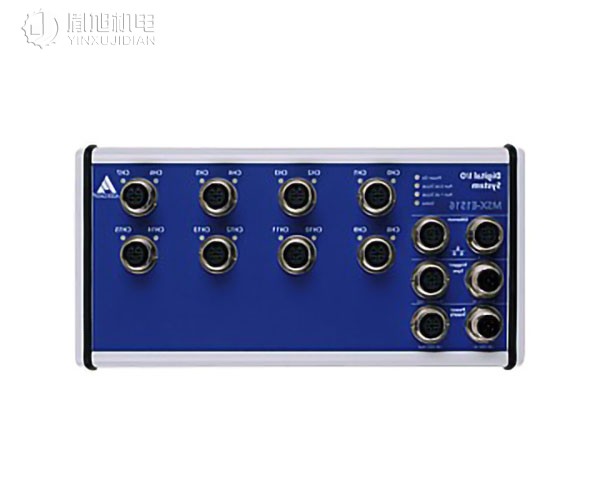

ADDI-DATA MSX-E1516 现场总线 DAQ系统 数字输入输出

　　带 16 个数字 I/O MSX-E1516 的以太网系统具有 16 个带状态 LED 的数字输入/输出、24 V 和 1 个数字 24 V 触发输入。输入和输出可以参数化为输入和输出的 paris，并具有事件逻辑。该系统专为在恶劣的工业环境中直接采集和计算靠近测试对象的 I/O 信号而开发，具有坚固的标准金属外壳，防护等级为 IP 65。它具有 -40°C 至 +85°C 的扩展温度范围。ARM®9 32 位处理器允许计算获取的值。开发模式允许单独自定义应用程序。通过同步连接，可以在 μs 范围内对多个 MSX-E 系统进行级联和同步。该系统还提供 MSX-E1516-NPN 版本。

　　描述

ADDI-DATA MSX-E1516特征

　　24 V 数字触发输入

　　ARM®9 32 位处理器

　　64 MB 板载 SDRAM 用于存储数据

　　坚固的标准化金属外壳

　　省电模式：不运行采集时降低功耗

　　数字 I/O

　　8 x 2 数字线，24 V，可参数化为成对的输入或输出

　　关断逻辑

　　用于将输出重置为“0”的看门狗

　　上电时，输出设置为“0”

　　电子保险丝

　　每个 24 V 数字 I/O 双 LED，带方向指示

　　安全特性

　　用于快速错误诊断的状态 LED

　　光隔离 1000 V

　　过热和反向电压保护

　　内部温度监控

　　所有输入上的滤波器(软件可编程)

　　短路保护

　　过压保护 30 V

　　电子保险丝

ADDI-DATA MSX-E1516接口

　　快速 24 V 触发输入

　　带 2 个端口的以太网交换机

　　同步/触发输入/输出

　　用于 24 V 电源和级联的线路输入

　　通信接口

　　Web 服务器(配置和监控)

　　用于传输命令的命令服务器 SOAP

　　用于发送采集数据的数据服务器(TCP/IP 或 UDP 套接字)

　　用于发送系统事件的事件服务器(TCP/IP 套接字)(温度、短路等诊断信息)

　　用于发送命令的命令服务器 Modbus TCP 和 Modbus (UDP)

ADDI-DATA MSX-E1516同步/时间戳

　　时间戳

　　多个 MSX-E 系统可以通过同步连接在 μs 范围内相互同步。这允许启动同步数据采集，生成触发事件并同步多个 MSX-E 系统上的时间。此外，系统具有一个时间戳，用于记录系统获取数据的时间点。

　　同步和时间戳 (TS) 的组合允许清晰分配由多个系统捕获的信号。

ADDI-DATA MSX-E1516采集模式

　　异步采集

　　通过异步采集，可以通过 SOAP 或 Modbus 功能读取数字输入。对于每个函数调用，将传输一个通道的值。

　　同步采集

　　在同步采集中，首先初始化输入，然后对采集进行参数化。采集会根据触发源自动运行。24V 触发输入或同步触发可用作触发源

　　ADDI-DATA MSX-E1516板载编程/独立作

　　开发模式

　　使用 MSX-E 系统的开发模式，您可以自定义测量、控制和调节应用程序以满足您的要求。程序直接在 MSX-E 系统上运行，有两个优点：无需外部 PC，您可以根据需要自由处理数据。这有助于您提高流程效率并保护您的投资。

ADDI-DATA MSX-E1516安全

　　看门狗

　　MSX-E1516 以太网系统具有一个 16 位看门狗，可以用 3 个时间单位(μs、ms、s)进行编程。看门狗用于在定义时间后自动将数字输出重置为 0 V，例如，在发生错误时关闭执行器。

ADDI-DATA MSX-E1516配置工具

　　ConfigTools 程序允许轻松管理 MSX-E 系统。这些会在网络中自动检测到。ConfigTools

　　由常用和特定功能组成。此外，使用 ConfigTools，可以保存 MSX-E 系统的完整配置并将其传输到另一个相同类型的系统(克隆功能)。ConfigTools 包含在交付中

　　MSX-E3011 的 ConfigTools 功能：

　　更改 IP 地址

　　显示 Web 界面

　　固件更新

　　保存/加载系统配置

　　保存/加载通道配置

　　模拟输入监视器
