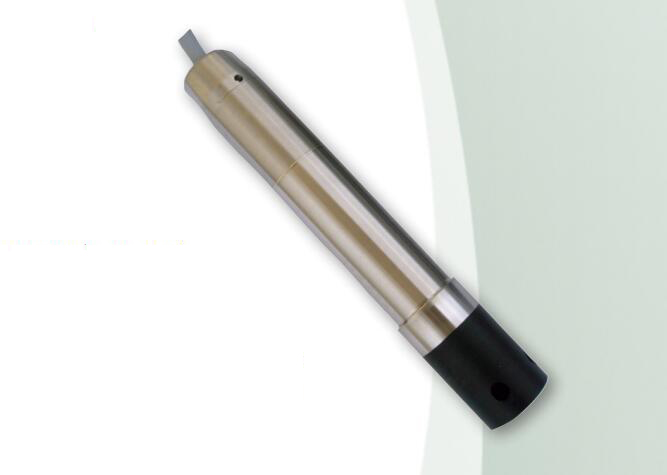

Variohm 液位计 EPT-LM-0.1bar-B-1-Pur5m

Variohm EPT-LM液位计的测量范围为0 ... 100 mbar至0 ... 25 bar。它具有坚固的结构和IP68防护等级。

它具有标准的PUR电缆和可选的FEP电缆。

高精度和坚固紧凑的设计保证了液位计的广泛应用领域。 补偿和调整是以电子方式进行的。 因此压力变送器的总误差非常低，并且具有非常好的长期稳定性。 测量单元的特点是具有很高的长期抗性和长期稳定性。 凭借现代电子设备的精确度，可以非常准确地捕捉和读取测量数据。 通过使用永久磁铁，可随时轻松安全地调整零点。

•  Measuring range - 0...100 mbar up to 0...25 bar
•  Robust construction : - Stainless steel wetted parts; - Stainless steel case (316L) ; - Protection category IP 68
•  PUR cable (standard), FEP cable (optional)
•  Resistant against ad blue with FEP cable
•  0utput signals - 4 ... 20 mA or 0 ... 10 V
•  Measuring system  : - Sensor - stainless steel membrane;  - Piezo resistive silicon sensor ; - System filling - silicon oil
•  Flush diaphragm with POM protection cover

EPT-LM Specification
Standard pressure ranges *
) ( bar)
0...0.1 / 0..0.16 / 0..0.25 / 0..0.4 / 0..0.6 / 0...1 / 0..1.6
0..2.5 / 0..4 / 0..6 / 0..10/ 0..16/ 0..25
Over pressure ( bar) *) 2 x - depending on pressure range
Burst pressure ( bar) *) 3 x - depending on pressure range
Kind of pressure Gauge pressure (air tube with Goretex filter)
Wetted parts Stainless steel
Weight ( g) Depending on construction
Supply voltage 14..32 VDC
Output signals and max. load 4…20 mA, 2 wire RA ≤ (UB-12V) / 20mA
0…10V, 3 wire RA> 10 kΩ
Adjustability of zero Straightforward zero correction by using a magnet or via
interface and PC programming kit
Accuracy ** ) ≤ +/-0.5% FS (Including non-linearity, zero point and full
scale error, hysteresis, non-linearity and repeatability)
Non-linearity *** ) ≤ 0.3% FS of nominal range EN 60770-1
Repeatability ≤ 0.1% FS
Long-term stability ≤ 0.1% FS 1-year stability at reference conditions
Permissible temperatures
Media temperature
Ambient temperature
Storage temperature
-10...+ 70°C
-10...+ 70°C
-20...+ 100°C
CE-conformitiy
Pressure equipment
directive
EMC directive
97/23/EG
89/336/EEC emission (class B) immunity according to
EN61326
Shock resistance 100 g to IEC 60068-2-27 mechanical
Vibration resistance 20 g to IEC 60068-2-6 resonance
Wiring protection
Overvoltage
Short-circuit strength
Reverse polarity
32 VDC
Out+ / UB- (for 1s)
For power supply
