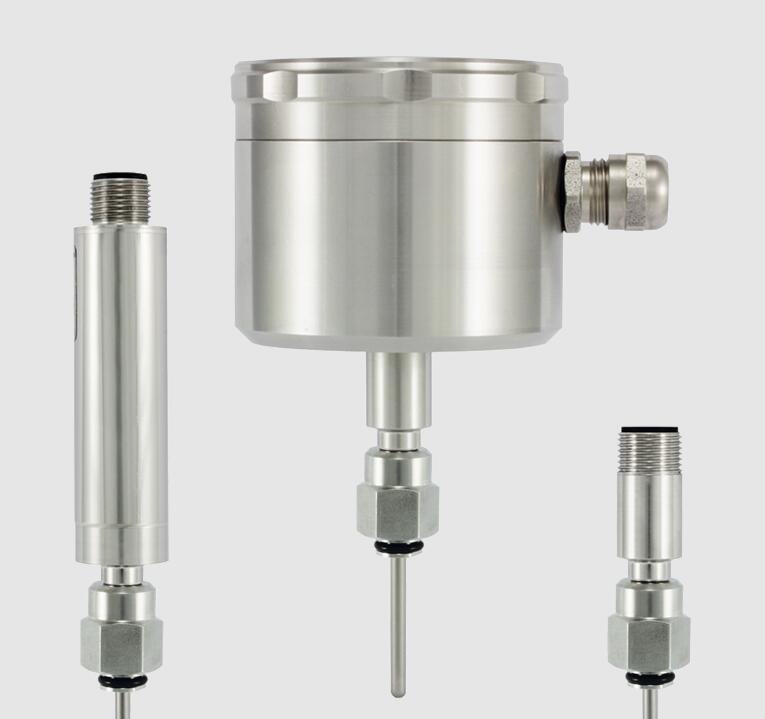

Labom MiniTherm 迷你型电阻温度计 GA2700 GA2701 应用于食品/制药/生化行业

　　Labom MiniTherm 迷你型电阻温度计 GA2700 GA2701 应用于食品/制药/生化行业

　　Labom迷你型电阻温度计特别适用于温度监测，尤其在卫生行业中的应用。电阻是随着测量温度的变化而变化的，可由变送器传感并转换信号。由于其紧凑型的设计，MiniTherm在食品、制药和生化领域的技术过程中适用广泛。

　　型号 订货代码(例如)：GA2700-A1011-C1050-G11-T47

　　Labom MiniTherm 迷你型电阻温度计 GA2700 GA2701 设计特点

　　■ 用于直接测量罐体或管道内温度的电阻温度计

　　■ 紧凑式设计

　　■ 高精度

　　■ 测量电阻1×Pt100，3线制，A级

　　■ 适用于食品/制药/生化行业的过程连接方式

　　■ 卫生设计，结构设计符合EHEDG标准

　　■ 快速反应

　　■ M12插头式电气连接或户外客体连接

　　■ 可集成变送器

　　■ 防爆形式：II 2G Eex ia IIC T4/T6

　　Labom MiniTherm 迷你型电阻温度计 GA2700 GA2701 技术数据

　　机械设计 Pt100电阻直接集成在保护套管里。可选多种过程连接方式

　　防护类型 IP67

　　电气连接

　　可供选择

　　. 圆形接头M12带螺纹连接，防护等级IP67符合DIN EN 60529

　　. 户外壳体，带螺纹的盖子，不锈钢材料No.1.4305，IP67

　　温度探测元件

　　. 保护套管Ø 6 mm

　　可选：套管测量端变径Ø 4mm 根据用户需求，可提供静态或动态应用的保护套管的计算，可提供证书

　　. 平装PEEK插入探头用于温度解耦

　　测量电阻 1×Pt100，误差符合A级，符合DIN EN 60751，4线制连接

　　工作温度 -50…+200℃

　　过程连接

　　. 螺纹连接G1/2 B DIN 3852

　　. 锥螺纹，金属对金属接头

　　紧固扭矩：M12 20Nm

　　G1/2 50Nm

　　. DIN11851，带旋压螺母

　　. 卡箍连接符合DIN 32676

　　. 卡箍连接符合ISO 2852

　　. Tri Clamp

　　. Varivent

　　不包括垫片!

　　其它过程连接方式按要求

　　工作压力

　　最大16bar

　　例外：Varivent D68 Code A1512

　　最大10bar

　　材质 接液部件不锈钢No. 1.4404

　　表面质量

　　表面粗糙度 Ra≤0.8μm

　　焊接 <1.6μm

　　可按要求电抛光

　　反应时间

　　根据DIN EN 60751，实验过程为流水(不带变送器)

　　. 直径Ø6的保护套管：T90=5.5s

　　. 端部变径Ø4的套管：T90=4.5s

　　防爆认证

　　BVS 04 ATEX E 144 X

　　I 2G Eex ia IIC T4/T6

　　Ui ≤ 30V

　　Pi ≤ 200 mW

　　其他替代本安电路的参见EN 60079

　　变送器

　　可集成适当的Pt 100变送器：

　　a) 用于户外壳体顶部安装的变送器

　　b) 变送器，型号PA2430，用于圆形接头M12

　　LED现场显示 可编程LED现场显示，用于不锈钢体(Ø 60 mm)
