热电偶的结构与功能模式

关于热电偶的结构与功能模式的介绍，主要阐述了热电偶的基本原理、构造、以及如何利用热电效应进行温度测量的详细过程。

热电效应的发现：

发现者：托马斯·约翰·塞贝克(Thomas Johann Seebeck)在1821年发现了热电效应。

现象描述：当两种不同材料的导线连接在一起时，如果连接点(结点)的温度与导线自由端的温度不同，可以在自由端测量到电压。

热电效应的原理：

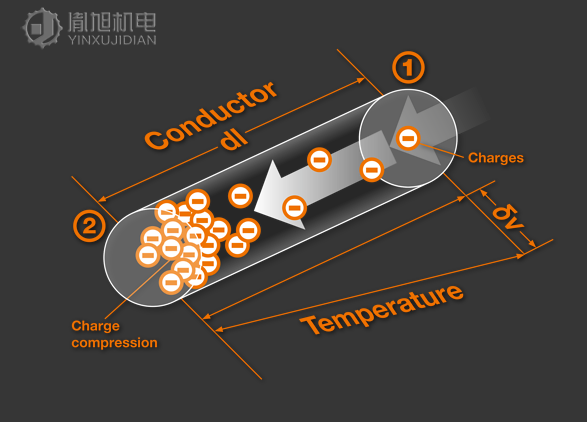

温度梯度：导线内部由于温度变化(上升或下降)而产生的温度差异被称为温度梯度。

电荷载流子移动：在热端，由于较高的动能，电荷载流子减少;在冷端，电荷载流子增加。每个导体元素都是一个电压源。

热电偶的构造：

构成：热电偶由两根以不同方式连接(如焊接、焊接或绞合)的不同材料导线组成。

测量原理：只有不同材料导线中的电压差才能产生可测量的电压，该电压是衡量测量仪器结点和夹子之间温度差的标准。

热电偶的电压测量：

连接方式：连接两根热电偶导线并不会直接产生热电电压，而是相当于连接了两个电池的正极并测量它们之间的电压差。

依赖关系：热电电压是温度的函数，且取决于材料组合。对于特定的材料组合，热电电压与插入温度和冷结点温度之间的温度差具有可重现的依赖关系。

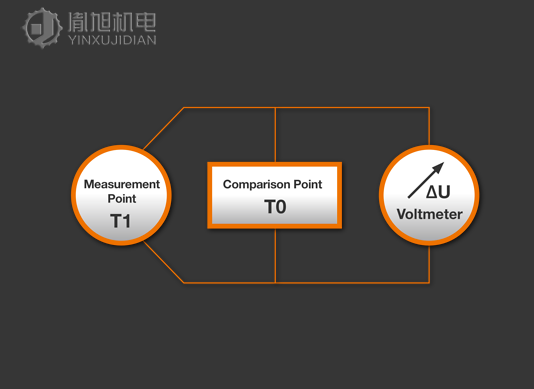

冷结点的考虑：

冷结点位置：在实践中，冷结点位于发射器或控制器中。

温度补偿：通过考虑冷结点的温度和使用DIN EN 60584-1表格中的热电电压(mV)，可以容易地确定温度T1。环境温度被**收集并纳入计算。

热电偶的应用：

标准遵循：热电偶的设计和性能通常遵循DIN EN 60584等标准。

温度测量范围：热电偶广泛用于各种工业和科学领域，用于测量宽范围的温度。

热电偶是一种基于热电效应的温度测量装置，由两种不同材料的导线组成。

通过测量导线自由端的电压差，可以推断出结点与测量仪器夹子之间的温度差。

热电偶在温度测量技术中具有广泛的应用，其精确度和可靠性使其成为许多领域的**温度测量工具。

综上所述，本文详细阐述了热电偶的结构与功能模式，包括热电效应的发现、原理、构造、电压测量、冷结点的考虑以及热电偶的应用等方面，为读者提供了深入理解和应用热电偶所需的全面信息。
