用于评估基本空间分辨率的图像质量指示器 Duplex IQI 适用于许多 X 射线应用，尤其是在数字 X 射线中。设计用于评估 X 射线胶片的总图像不清晰度，现在它主要用于根据 EN 13068(射线镜)、ISO 16371 或 ASTM E2445(CR – 带成像板的计算机射线照相)、ASTM E2446 和 ASTM E2597(CR 系统和 DDA 的表征)和 ASTM E2737(DDA 的长期稳定性)对数字图像进行基本空间分辨率评估。也适用于焊缝 (ISO 17636-2) 和铸件 (EN 12681-2) 的数字放射学。
使用Duplex Wire Type IQI 进行图像评估 在射线照相中，必须识别直径d 的线对，这在视觉上是无法分离的。射线照相胶片可以放大到4倍。在数字放射学中，评估导线之间的分离(Dip)。具有d 的线对显示 Dip 小于线对对比度的 20%，可识别数字图像的总图像不清晰度 (U = 2d) 和基本空间分辨率 (SRb = d)。
规格：

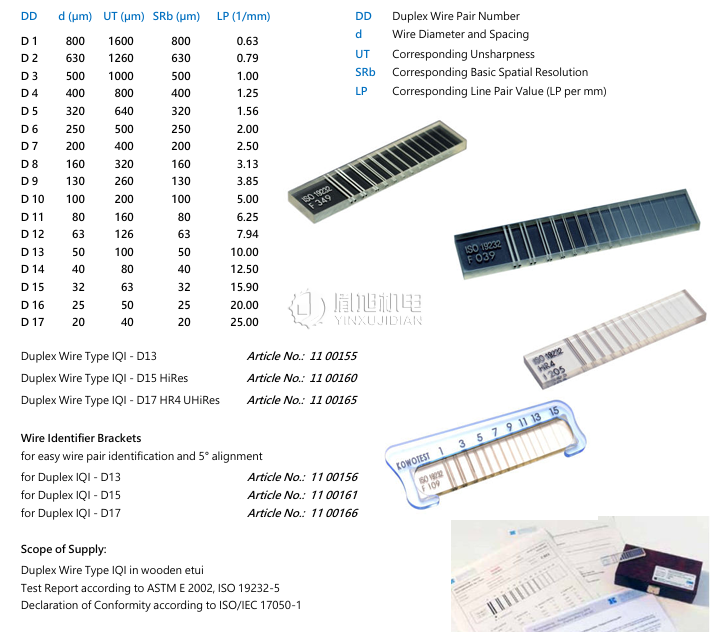

Duplex IQI consists of following wire pairs: D13 - D1 to D13 , D15 - D1 to D15 , D17 HR4 - D4 to D17
Material for wires D1 to D3 is tungsten (W), for wires D4 to D17 is platinum (Pt)
Distance between wires of each wire pair equals exactly diameter of wires
Wires are casted in a transparent, resistant and dimensional stable plastic
Standard and serial number are indelible casted and shown on each image
