JANITZA 电能质量分析仪 - JANITZA UMG 512-PRO 5217003

2023-07-10

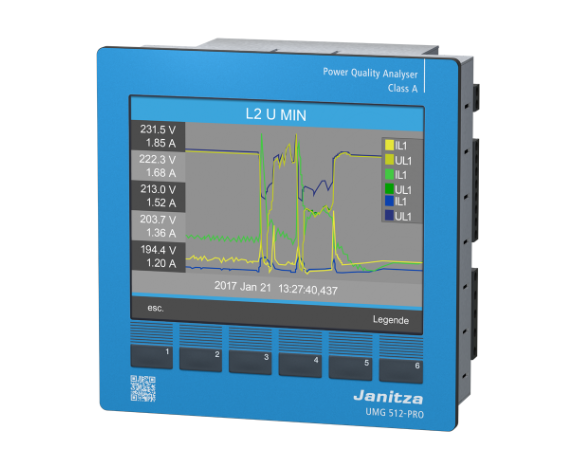

JANITZA UMG 512-PRO UH=48..110V AC/24..150V DC 52.17.003

　　JANITZA 功率分析仪 UMG 512-PRO

JANITZA 电能质量分析仪 - JANITZA UMG 512-PRO 5217003

　　电能质量>>

高达 63 次谐波的谐波分析，偶数/奇数(U、I、P、Q) 　　间谐波 (U, I) 　　失真因数 THD-U / THD-I / TDD 　　正、负、零序分量的测量　　不平衡　　旋转场方向　　电压峰值因数　　符合 DIN EN 61000-4-15 的闪烁测量　　瞬态记录和存储 (> 39 µs) 　　短期中断(> 10 ms) 　　监控启动过程

　　高质量测量>>

恒定真有效值测量　　符合 IEC 61000-4-30 的测量过程　　根据 A 级认证的测量精度　　以 25.6 kHz 连续采样电压和电流测量输入　　每个周期 512 个测量点　　每个测量周期记录超过 2,000 个测量值　　有功电能测量精度：0.2S级　　快速测量甚至可以记录 39 µs 起的快速瞬变　　记录电流和电压 (15 – 440 Hz)

　　用户友好的彩色图形显示和直观的用户指导>>

高分辨率彩色图形显示 320 x 240、256 色、6 个按钮　　用户友好、不言自明和直观的操作　　背光，即使在较暗的环境中也能获得~读数　　以数字形式显示测量值，如条形图或折线图　　在线图表和电能质量事件的清晰且信息丰富的表示　　多语言：德语、英语、俄语、西班牙语、中文、法语、土耳其语...

　　RCM(剩余电流监测)>>

持续监测剩余电流(剩余电流监测器，RCM) 　　达到预设阈值故障电流时发出警报　　用于触发对策的近实时反应　　~运行的系统的~ RCM 测量，没有机会关闭　　TN-S 系统中心接地点的理想选择

　　用于构建通信的 BACnet 协议>>

不同制造商的设备之间的~互操作性　　预定义的 BIBB(BACnet 互操作性构建块) 　　BACnet 可选配 UMG 512-PRO 　　UMG 512-PRO 支持带有 BIBB DS-RP-B 和 DS-WP-B 的设备类型 B-SA 　　此外，还支持 BIBB DS-COV-B 和 DM-UTC-B

　　全面的通信和连接可能性>>

4 个电压和 6 个电流测量输入　　2 个数字输入，例如作为 S0 仪表的数据记录器　　2 个用于报警信息的数字输出，例如用于连接 BMS 或 PLC 　　数字 IO 的自由名称分配，例如用作数据记录器时　　Modbus 　　现场总线　　以太网 (TCP/IP) 　　数字 IO 　　BACnet(可选) 　　可配置防火墙

　　通过以太网的现代通信架构>>

在以太网中的简单集成　　可靠且成本优化的通信建立　　主从结构的理想选择　　由于使用开放标准，灵活性高　　通过附加接口集成到 PLC 系统和 BMS 　　各种 IP 协议：SNMP、ICMP (Ping)、NTP、FTP ... 　　最多同时连接 4 个端口

　　编程/PLC功能>>

在测量设备中进一步处理测量数据(本地智能) 　　易于编程的监控和报警功能　　远远超出纯粹测量的可持续功能扩展　　Jasic ®源代码编程的综合编程选项　　图形化编程　　Janitza 库中的完整应用程序　　大测量数据存储器>> 　　256 MB 数据存储器　　内存范围长达 2 年(取决于配置) 　　可单独配置的录音　　可自由选择记录平均次数　　为常规标准(例如 EN 50160)预配置的 PQ 记录模板　　可以进行用户定义的内存分段

　　强大的报警管理>>

可通过电子邮件立即获得的信息　　通过强大的设备主页通知维护人员　　通过数字输出、Modbus 地址、GridVis ®软件　　通过 Jasic ®编程或图形编程　　通过 GridVis ®提供更多报警管理功能 - 服务报警管理　　峰值负载表示和峰值负载管理>> 　　LCD 显示屏上的 3 个最高月功率峰值图示(P、Q、S) 　　在 LCD 显示屏上显示 3 年内峰值功率值的滚动条形图(P、Q、S) 　　LCD 显示屏上的纯文本显示 (P)

　　随时可用的评估>>

每个测量设备都有一个集成的网络服务器，它有一个单独的主页。可以通过其主页以与设备显示屏相同的方式操作测量设备。　　此外，还可以调用广泛的当前和历史测量数据，包括电能质量分析。设备主页的一个优势是测量数据的持续可用性——无需事先安装软件。　　用户可以立即获得所有能源数据的概览。设备主页可以显示在任何终端设备上，并将适应设备功能(响应式设计)。　　由于 GridVis® 可视化软件和设备主页的统一设计，操作简单。　　通过网络浏览器访问强大的设备主页　　测量数据的持续可用性　　无需安装软件　　在线数据、历史数据等可直接通过设备首页调出　　可通过APP进行功能扩展　　通过主页远程操作设备显示  集成 PQ 看门狗　　超链接提供更详细的信息　　集成测量值监视器　　网络中的事件和瞬态概述　　根据标准 IEC 61000-2-4 或 EN 50160 方便地选择用于显示测量数据的计算模式(适用于 UMG 605-PRO 和 UMG 512-PRO)

　　GridVis®-基本电能质量分析软件>>

多种语言　　手动读取测量设备　　手动报告生成(电能质量和能耗报告) 　　使用单个图表、在线图表、历史图表、图表集进行综合 PQ 分析　　集成数据库(Janitza DB、Derby DB) 　　图形化编程　　拓扑视图　　高内存范围

　　通过独立机构认证的质量>>

ISO 9001 　　通过 ISO 50001 认证的能源管理　　A 类证书 (IEC 61000-4-30) 　　UL证书　　EMC测试产品

Janitza electronics GmbH 是第二代家族企业，专注于能效系统的开发和生产。作为数字测量设备、通用测量设备、功率因数控制器、峰值需求管理系统等的制造商，Janitza已获得国际认可，并且是该细分市场的~供应商之一。

　　Janitza 能量测量技术德国制造

Janitza 提供的产品范围为现代能源数据管理(例如 ISO 50001)、电能质量和剩余电流监测。

除了测量设备和软件，Janitza 还提供相关服务——一个确保高效能源管理的完整解决方案。这包括：能源测量技术、符合标准 EN 50160 的 A 类网络质量分析仪、能源管理系统、数字集成测量设备、移动电能质量分析仪、功率因数控制器、谐波滤波器和补偿系统。

　　电能和电能质量测量产品

Janitza Electronics® 为您提供带有相应附件的全套电力监控装置。这些设备和功率分析仪可帮助您全面了解您的能源供应情况并介绍正确的措施。电能质量也根据通用的有效标准(例如 EN50160)进行监控。

Janitza® 为您提供一整套带有相应附件的电力监控装置 - UMG 系列。这些设备和功率分析仪可帮助您全面了解您的能源供应情况并介绍正确的措施。电能质量也根据通用的有效标准(例如 EN50160)进行监控。
