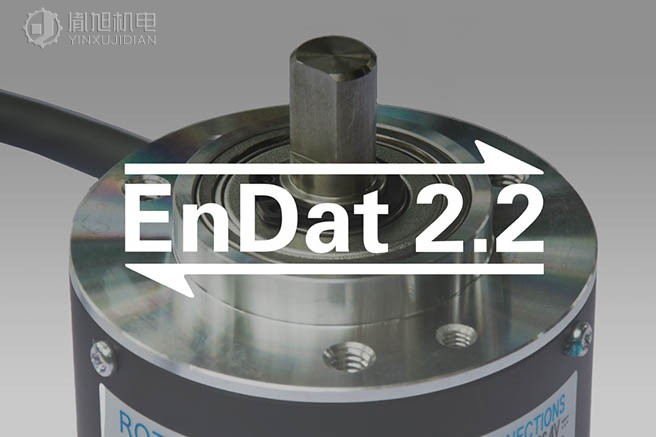

ADDI-DATA 测量解决方案：使用 EnDat 2.2 进行位置采集

　　使用 ADDI-DATA 测量解决方案，您可以连接多达 8 个 EnDat 2.2 编码器并获取绝对编码器的位置值。与数字双向接口相结合，EnDat 2.2 绝对值编码器直接提供位置值，无需参考运行。EnDat 2.2 优先用于具有高精度定位和高重复精度的应用。还可以传输温度、换行符等诊断数据。

　　越来越多的测量设备和机床通过 EnDat 2.2 接口将位置数据传输到后续的电子设备。这有助于发动机制造商提高机器的生产率，并提高集成机器的设备的竞争能力。

　　为了保证即使在长线路的情况下也能可靠地分类位置值，EnDat 2.2 具有信号延迟时间补偿功能。在定位过程开始时，每个周期直到获取 EnDat 2.2 数据包响应的时间。

　　由于可以发送额外的数据，例如温度值，因此可以在过程中快速进行校正，以保证定位过程中的恒定精度。这对于小批量生产或不同使用工具的情况非常重要。

　　EnDat 2.2 是用于位置测量设备的双向同步串行接口。该接口允许读取绝对位置值和参数，写入状态和初始化寄存器，并传输有关位置值的附加信息。此外，ADDI-DATA EnDat 2.2 解决方案支持诊断值的评估和对 OEM 内存的访问。数据以串行方式传输。

　　- 数据传输速度快，频率取决于后续的电子元件

　　- 信号延迟时间补偿

　　- 轮廓精度

　　高- 传输安全性

　　高- 不需要额外的传感器：评估(温度、限位开关等)。

　　- 串行传输：只需要4条线- 单线布线(M12,8针)

　　- 通过电子铭牌自动进行参数设置

　　对后续电子元件的高要求

　　无论是基于 PC 的还是分布式的 - EnDat 2.2 接口对后续电子设备都有很高的要求：高频、高速、坚固性和抗干扰性对后续电子设备具有重要意义。

　　ADDI-DATA 为位置采集提供四种不同的解决方案：

　　• PCI-Express 计数器板，输入频率高达 10 MHz(可选)

　　• 用于复杂定位任务的智能运动控制板

　　• 用于机器内部直接使用的智能以太网计数器系统

　　• 用于实时定位任务的运动盒
