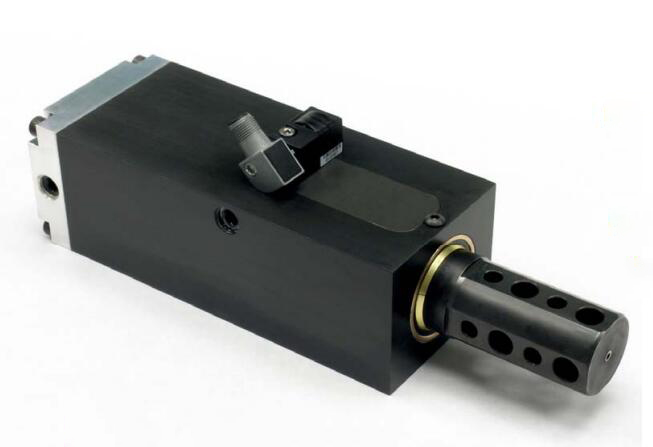

Zaytran 定位油缸 LSA-73-S - Zaytran 高性能自动化产品制造商

2023-07-12

Zaytran 定位油缸 LSA-73-S - Zaytran 高性能自动化产品制造商，Zaytran主要产品有：夹具，拉抓，气缸，定位器，执行器。Zaytran 型号：LSA-73-S、LSA-73-L、LSA-85、LSA-80、LSA-105、LSA-100、XRAY-S-2200、GPAL-40、GPAL-100、GPAL-200

Zaytran 定位油缸 LSA-73-S - Zaytran 高性能自动化产品制造商

Zaytran LSA-73-S采用陶瓷轴承系统，提供绝对刚性。这项技术与CNC精密结合使用RapStop™;每个单元都有一个系统。 RapStop™可替代外部挡块和rap连接，同时保持Z轴精度达到±0.050 mm。

经过超过3,000,000次循环和24kg负载的测试，LSA-73表现出比任何商用定位销更少的挠曲，并符合每个汽车制造商的要求。

Zaytran LSA-73是对称的，具有极窄的轮廓，适合任何地方，不会妨碍焊枪和其他工具。该装置重量轻，可用于末端臂工具。采用世界标准传感器来简化控制集成。非导电安装座中的青铜防焊渣擦拭器不需要绝缘选项。 LSA-73使用100％NAMMS标准安装模式和引脚，以确保在生产线上轻松设计和组装。在Zaytran LSA的应用中不应使用任何孔口或其他限制。

Zaytran LSA-73采用双青铜刮水器，在全球汽车工厂中保护了数万个LSA装置。该系统积极地从热处理轴上去除任何焊渣。

Zaytran LSA-73在工具的使用寿命期间得到保证（设计签字）。没有密封件或塑料刮刀可以更换，没有带夹点的盖子，并且像所有LSA一样，该装置终身润滑！

刚性，非旋转在引脚上可以看到小于0.0050“（0.127mm）的偏转，包括偏移。自1996年以来，现场性能已得到确认，并且每种型号都进行了3,000,000次循环测试。这些测试均在不受限制的空气管路。在Zaytran LSA的应用中不应使用任何孔口或其他限制。

无维护所有LSA型号终身润滑。此外，焊接免疫氮化铁轴处理与~杆刮刀相结合，确保在最恶劣的汽车环境中运行。

紧凑，易于应用 LSA具有业界最小的尺寸，易于适用于任何应用。所有安装表面均符合汽车/钢制部件或欧洲标准。

工具寿命保证随着应用签字，所有ZAYTRAN LSA非旋转定位油缸都可以保证工具的使用寿命。

RapStop™技术 Ø bsoletes陈旧外部站和说唱接头。

Zaytran 定位油缸 LSA-73-S - Zaytran 高性能自动化产品制造商

Zaytran 定位油缸 LSA-73-S - Zaytran 高性能自动化产品制造商

Model LSA-73-S LSA-73-L LSA-95 LSA-105 LSA-100 Use Straight Pin L-Shaft

L-Shaft,

Multiple Locating Device Capable

L-Shaft,

Multiple Locating Device Capable

L-Shaft,

Multiple Locating Device Capable Typical Applications

Tooling and

End Effectors

Tooling and

End Effectors

Tooling, End Effectors, and

Slide Replacement

Tooling and

Slide Replacement

Tooling and

Slide Replacement Strokes 25, 50 mm 25, 50 mm 25, 50, 75, 100 mm 25, 50, 75,100 mm 125, 150, 175, 200 mm Weight

2 KG

(4.49 Pounds)

2 KG

(4.49 Pounds)

4.3-6.8 KG

(9.6-15 Pounds)

10 KG

(22 Pounds)

13-26 KG

(28-57 Pounds)

Pull Force @

4.1 BAR (60 PSI)

860N

(193 Pounds)

860N

(193 Pounds)

1500N

(330 Pounds)

2794N

(628 Pounds)

1380N

(310 Pounds) Standard NAAMS NAAMS NAAMS NAAMS NAAMS
