安全温度限制器STL4896用于必须监控热过程的任何地方，并且在发生故障时必须将系统转换到安全运行状态。如果允许温度极限到达，或者如果在允许的温度范围内，STL4896在监测装置一个错误（传感器断线，短路，在设备中的部件的故障，在软件错误，故障或电源电压的不允许的值等）关闭而没有任何延迟。报警触点被激活，前LED指示灯和显示屏背光亮起，错误原因在显示屏上显示为纯文本。此外，端子16-17还提供24 V DC信号用于外部报警信息。

或者，可以通过外部触点复位该设备。此外，STL4896具有可编程模拟输出，具有向上或向下缩放功能，以及预接触。

●可用作温度限制器/监视器和废气温度限制器

●通过DIN EN 61508 SIL 2认证

●输入Pt100或双热电偶

●温度限制和开关迟滞可编程

●基本精度<0.5％±2位

●响应时间≤0.5秒

●1个继电器，用于安全相关的温度限制值，正向驱动

●1个继电器用于预警

●模拟输出0/4 ... 20 mA;0/2... 10V

●错误信息的记忆功能

●操作员锁（密码保护）

●外部复位的触点输入

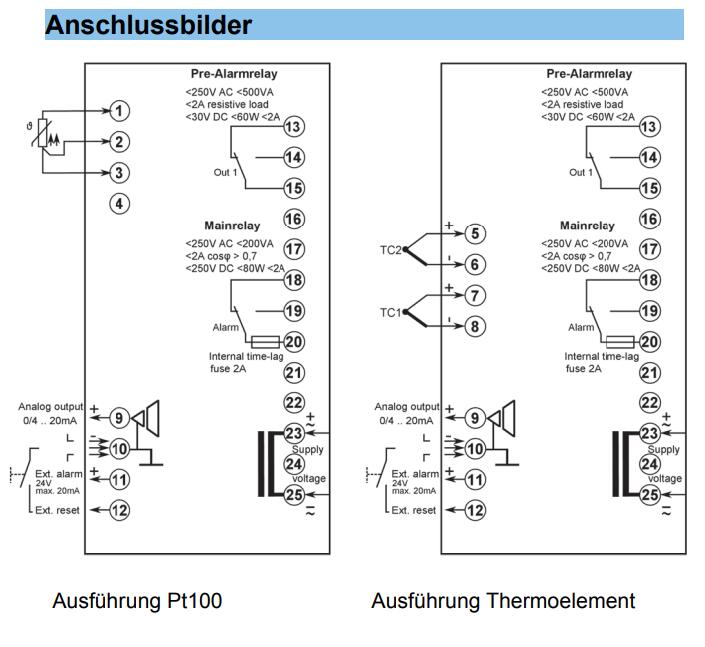

●24 V DC信号，用于外部报警信息

Martens 温度限制器 Safety-TL4896  STL4896 Martens of the GHM GROUP

Technische Daten

Hilfsenergie

Hilfsspannung : 230 V AC ±10 % 115 V AC ±10 % 24 V DC ±15 %

Leistungsaufnahme : < 4 VA

CE-Konformität : EN 61326-1: 2013 EN 61326-2-2: 2013

Umgebungbedingungen

Arbeitstemperatur : -10..+55 °C

Transport- und Lagertemperatur : -30..+60 °C

Relative Luftfeuchtigkeit : < 95 %

Betauung : nicht zulässig

Schwingungen : Verwendung nur in vibrationsarmer Umgebung!

Zulassungen Titel

EN 14597:2012 : Temperaturregeleinrichtungen und Temperaturbegrenzer für wärmeerzeugende Anlagen

EN 61508:2011 SIL2 : Funktionale Sicherheit sicherheitsbezogener elektrischer/elektronischer/programmierbarer elektronischer Systeme

Eingang

Pt100 : im Bereich -100,0..+600,0 °C 3-Leiterschaltung,max. Leitungswiderstand 4 Ω pro LeitungFühlerstrom <1 mA(keine Eigenerwärmung)

Thermoelement

Typ J : Fe-CuNi im Bereich -100,0..+800,0 °C

Typ K : NiCr-Ni im Bereich -150..+1200 °C

Typ N : NiCrSi-NiSi im Bereich -150..+1200 °C

Typ S : Pt10Rh-Pt im Bereich 0..+1600 °C Vergleichsstellenkompensationeingebaut

Grundgenauigkeit : <0,5 %, ±2 Digit

Temperaturkoeffizient : 0,01 %/K

Display : Grafik-LCD-Display mit 128 x 64 Pixel,mit weißer Hintergrundbeleuchtung

Ausgänge

Hauptrelais : Wechselkontakt <250 V AC <200 VA <2 A cos Phi ≥0,7 <250 VDC <80 W <2 A, intern abgesichert mit Feinsicherung 2 A träge

Voralarmrelais : Wechselkontakt <250 V AC <500 VA <2 A ohmsche Last;<30 VDC <60 W <2 A

Analogausgang : 0/4…20mA Bürde ≤ 500Ω;0/2…10V Bürde > 500Ω, galvanisch getrennt, Ausgang schaltet automatisch um (bürdenabhängig)

Genauigkeit

(Analogausgang) : 0,4%; TK: 0,01%/K

Gehäuse : Polyamid (PA) 6.6 , UL94V-0,

Gewicht : ca. 450 g

Anschluss : Federzugklemmen 0,2..2,5 mm²(AWG 24 .. 12)

Schutzart : Front IP65, DIN EN 60529, BGV A3
