Vibro-Meter 振动传感器 CE 680 M511 专为恶劣工业环境中的机械设计

Vibro-Meter 振动传感器 CE 680 M511 专为恶劣工业环境中的机械设计 瑞士VIBRO-METER振动测量仪、VIBRO-METER传感器、VIBRO-METER振动测量仪、VIBRO-METER 网关通讯模块CPU-M、VIBRO-METER记录仪、VIBRO-METER 5mm涡流传感器。

Vibro-Meter®是Meggitt SA的注册商标.

Vibro-Meter 振动传感器 CE 680 M511  它采用工业标准的2线电压传输技术，具有恒定电流。 输出信号的灵敏度为100 mV / g。由于加速度计的隔离接地和内部屏蔽，没有接地回路或框架电压来干扰测量。CE 680 M511在高温下具有极低的噪音水平和出色的偏置电压稳定性。

Vibro-Meter 振动传感器 CE 680 M511

Vibro-Meter 振动传感器 CE 680 M511

SPECIFICATIONS

Note: Unless otherwise stated, all values listed are typical values, referenced at +23°C, 24 VDC supply, 6 mA constant current

and 120 Hz.

Operating

Sensitivity (at +25°C) : 100 mV/g ±5%

Dynamic range : 80 g

Transverse sensitivity (maximum) : 5% of axial

Linearity : 1% up to full scale

Frequency response (nominal)

• 3 Hz to 5 kHz : ±5%

• 1 Hz to 9 kHz : ±10%

• 0.5 Hz to 14.0 kHz : −3 dB

Resonant frequency : 30 kHz

Temperature response

• Typical deviation

−55 to +120°C : ±5%

−55°C : −5%

120°C : +3%

Electrical

Input supply current : 2 to 10 mA

Supply voltage for current source : 18 to 30 VDC

Bias output voltage : 12 VDC

Electrical noise (equivalent g)

• Broadband: 2.5 Hz to 25 kHz : 700 µg

• Spectral: 10 Hz : 10 µg/√Hz

100 Hz : 5 µg/√Hz

1000 Hz : 5 µg/√Hz

Output impedance (maximum) : 100 Ω

Grounding : Case isolated, internally shielded

Reversed polarity : Protected

Environmental

Temperature range : −55 to +120°C

Sealing : Hermetically sealed

Vibration limit : 500 g (peak)

Shock limit : 5000 g (peak)

Base strain sensitivity (maximum) : 0.0002 g peak/µε

ESD protection : Yes

Electromagnetic sensitivity (equivalent) : 70 µg/gauss

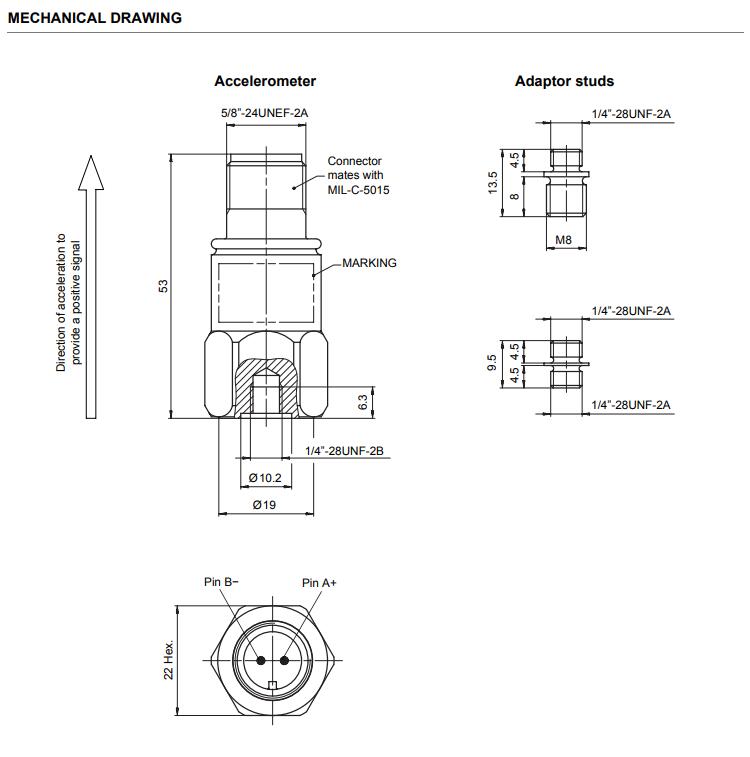

Physical

Sensing element design : PZT ceramic / shear

Weight (nominal) : 90 g

Case material : 316L stainless steel

Mounting : 1/4 - 28 UNF tapped hole

Mounting torque : 2.7 N•m

Output connector : 2 pin, MIL-C-5015 style

Mating connector : MS3106F-10SL-4S or equivalent

Calibration

Dynamic calibration at factory. No subsequent calibration necessary.

ORDERING INFORMATION

To order please specify

Type CE 680 M511

Designation Piezoelectric accelerometer

Ordering number 444-680-000-511

ACCESSORIES

Supplied

Item Type

• Adaptor studs 1/4 - 28 UNF 1/4 - 28 UNF to M8

Optional

Item Type Part number

• Cable

EC 318 922-318-000Dxxx

EC 319 922-319-000Dxxx

• Mounting adaptor MA 122_012 1/4 - 28 UNF to M6 (with conic base) 809-122-000-012

• Insulating stud MA 122_021 1/4 - 28 UNF to M6 (with conic base)809-122-000-021

Vibro-Meter 振动传感器 CE 680 M511

CE 680 M511是一款多用途振动传感器，专为恶劣工业环境中的机械设计。 它采用工业标准的2线电压传输技术，具有恒定电流。 输出信号的灵敏度为100 mV / g。

由于加速度计的隔离接地和内部屏蔽，没有接地回路或框架电压来干扰测量。

CE 680 M511在高温下具有极低的噪音水平和出色的偏置电压稳定性。

The CE 680 M511 is an all-purpose vibration sensor designed for use with machinery in harsh industrial environments. It uses the industry standard 2-wire voltage transmission technique with a constant current supply. The output signal has a sensitivity of 100 mV / g.

Thanks to the accelerometers isolated ground and internal shield, no ground loops or frame voltages are present to disturb the measurement.

The CE 680 M511 shows extremely low noise levels and exceptional bias voltage stability at elevated temperatures.
