Suparule 线缆测高与故障监测技术规格详解

爱尔兰Suparule Systems Ltd是一家在电力公用事业、电信及工业建设领域具有显著影响力的电子测试与测量设备制造商。公司成立于1989年，总部位于爱尔兰利默里克（Limerick）的国家科技园。在过去的三十多年里，Suparule始终致力于中压（MV）配电网络测量技术的研发，并通过ISO 9001:2015质量管理体系认证，确立了其作为专业技术方案提供商的市场地位。

Suparule的产品线以解决现场作业的具体痛点为核心，主要涵盖两大技术领域：架空线缆的非接触式测量与地下电缆的故障监测。

一、 架空线缆测高仪（CHM系列）

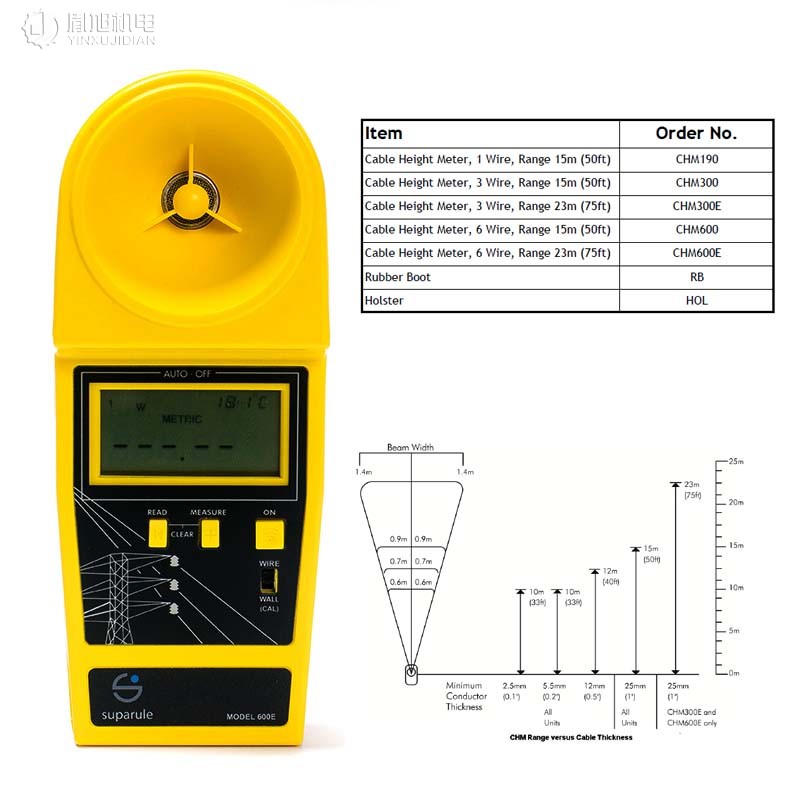

Suparule的CHM系列是该品牌最具代表性的产品，被广泛应用于架空线路的参数测量。该系列仪表采用超声波反射技术（Time of Flight），操作人员无需使用绝缘杆或接触带电体，站在地面即可读取线缆的对地高度及线间垂直距离。仪表内置温度传感器，能够自动补偿环境气温变化对测量的影响，从而保证数据精度。

针对不同的线路环境，Suparule提供了细分的产品型号：

CHM190（单线型）： 专为简单的测量任务设计，适用于电话线或低压入户线。它一次操作可测量1根线缆，标准量程为15米（50英尺）。

CHM300与CHM300E（三线型）： 能够一次性测量多达3根线缆的高度及线间距。其中，CHM300适用于标准配电网络，量程为15米；而CHM300E则是增强版，量程扩展至23米（75英尺），适用于电压等级更高或跨距更大的输电线路。

CHM600与CHM600E（六线型）： 专为线缆密集的复杂杆塔环境设计，一次操作可测量多达6根线缆。CHM600的标准量程为15米，CHM600E则同样具备23米的长距离测量能力。

二、 地下电缆故障指示器（Sensorform系列）

为了应对地下中压电缆网络故障排查难的问题，Suparule推出了Sensorform系列故障指示器。这些设备通常安装在环网柜（RMU）或电缆分接箱内，通过监测电流异常来快速定位故障区段，帮助运维团队缩短停电时间。

该系列涵盖了针对不同故障类型的专业设备：

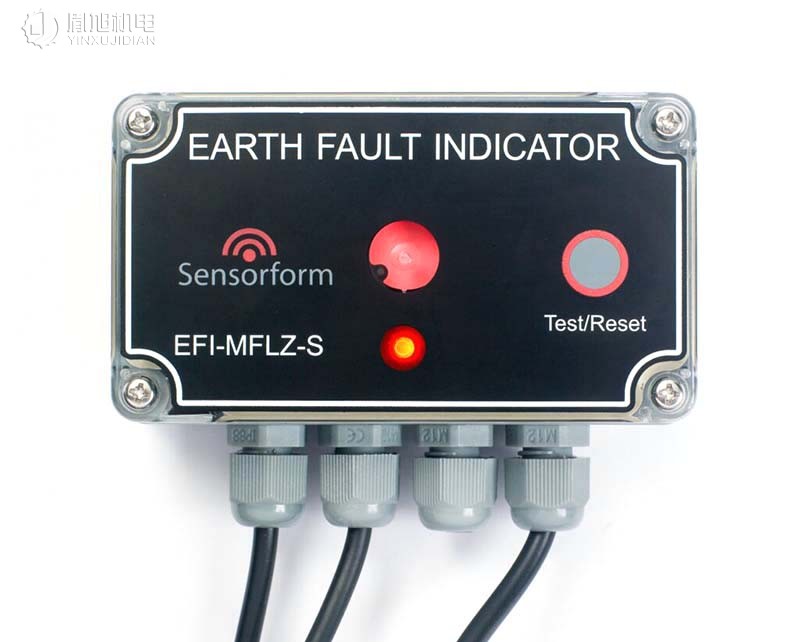

接地故障指示器（EFI）： 代表型号为EFI-MFLZ-S。该设备配合核心平衡电流互感器工作，当监测到零序电流超过阈值时，通过高亮LED闪烁和机械翻牌（Flag）双重指示报警。设备支持定时自动复位或手动复位，适应不同的运维规范。

综合故障指示器（CFI）： 代表型号为CFI-MLZ-S。该型号适用于1kV至36kV网络，能够同时监测相间短路及接地故障。部分型号可选配辅助触点，便于连接至远程终端单元（RTU），实现SCADA系统的远程监控。

三、 行业应用

Suparule的技术方案广泛服务于全球的基础设施建设：

电力行业： 用于输配电线路的垂度检查、资产盘点及地下电网的故障快速隔离。

电信行业： 确保通信光缆的架设高度符合安全规范，避免与其他电力线发生电气干扰。

交通与物流： 在超高货物运输前，使用CHM测高仪勘测路线净空高度，规避挂线事故。

爱尔兰Suparule凭借其严谨的制造工艺与针对性极强的产品矩阵，为全球客户提供了一套从架空到地下的完整电力测量解决方案。
