HAKEL 电涌保护器和绝缘监测在铁路与油气管道中怎么配

HAKEL 的产品线围绕电涌保护与绝缘监测展开，不同行业的配电系统差异决定了产品配置方式。医疗场所依赖医疗 IT 系统保障手术设备不停电，铁路沿线设备多为 IT 供电并面临直击雷风险，油气管道则需要防爆与等电位保护。HAKEL 针对这些场景分别提供了 T1/T2/T3 级 SPD、绝缘监测装置、电压限制装置与气体放电管。

医院：医疗 IT 系统与电涌保护

医院手术室、ICU 与麻醉复苏科属于医疗 2 类场所，采用医疗 IT 系统（MIS）供电。IT 系统在一相接地故障时仍可继续运行，因此需要实时监测绝缘电阻。

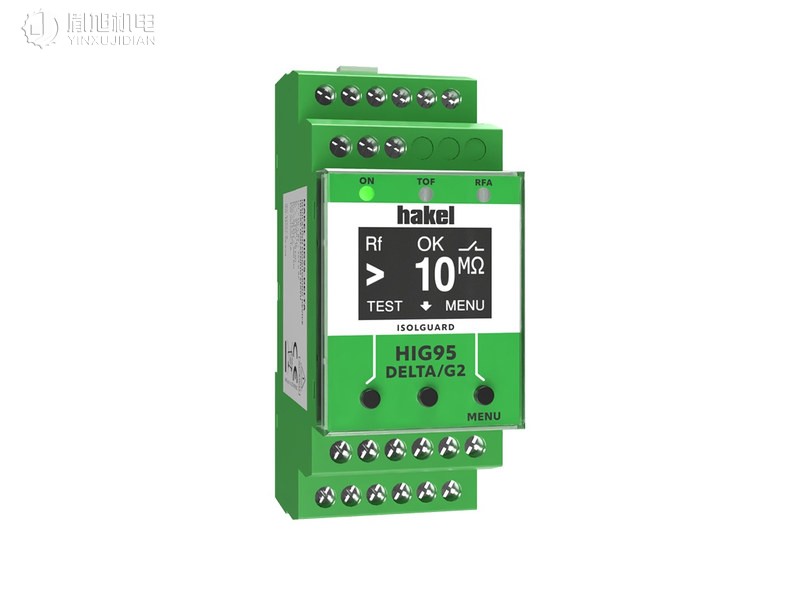

HAKEL 的 HIG95-DELTA/G2 绝缘监测装置用于医疗 IT 系统，货号 70 940/G2。该装置符合 IEC 61557-8 的 AC/MED 型要求，绝缘电阻测量范围 RF 为 5 至 10 000 kΩ，临界绝缘电阻 Ran 可调 50 至 500 kΩ。被监测 IT 系统额定电压 Un 为 110/230 V AC，频率 50/60 Hz。设备采用 OLED 显示屏，支持 RS485 总线与 ISOLGUARD 协议，可外接 MDS-D、MDS-DELTA、MDS-E 远程监测面板。HIG95-DELTA/G2 还可通过 HIG-MT 系列电流互感器监测隔离变压器的电流负载，并支持 PT100、NC 触点、PTC 热敏电阻等温度传感器。

在电涌保护方面，医疗 IT 系统通常在隔离变压器后配置 T2 型 SPD。HAKEL 推荐 HSA-275/2+1 IT（单相 230 V IT）或带 S 后缀的远程监控版本。最终插座回路可使用 IT 系统专用集成电涌保护插座，红色 LED 用于故障指示，有效保护距离约为 5 m 电缆线路。

铁路与轨道交通：IT 供电与接触电压防护

铁路沿线设备常由 IT 系统供电，电压等级包括三相 3x400 V IT 与单相 230 V IT。由于设备位于露天或轨道旁，直击雷风险较高，需要 T1+T2 或 T2 级 SPD。

HAKEL 推荐 HLSA12,5-440/3+1 S IT 用于三相 400 V IT 配电系统，其带 S 后缀表示具备远程状态信号输出。若设备处于避雷针保护角内、无直接雷击风险，可使用 T2 型 HSA-440/3+1 S IT。单相 230 V IT 设备可使用 HLSA12,5-275/2+1 IT。对于电子敏感设备，HAKEL 提供 HSAF16 S IT，额定负载电流 16 A，内置 EMI/RFI 滤波器，防护高频干扰。

接触电压防护是铁路安全的另一重点。HAKEL 的 HL120-22 电压限制装置属于 VLD Class 2.2，兼具 VLD-F 与 VLD-O 功能，标称触发电压 UTn 120 V DC，短时耐受电流 IW 4.7 kA（25 ms 可重复）/ 20 kA（100 ms 不可重复），额定电流 105 A（60 min），雷电冲击电流 Iimp-n 40 kA（8/20）。产品采用不锈钢外壳，防护等级 IP67，工作温度 -40 至 55 ℃，通过两颗 M12 螺栓直接安装于金属结构。HGS 100 RW 系列同样用于轨道交通，直流点火电压 300 至 500 V 或 200 至 300 V（RW 250V 版本）。

油气管道：等电位连接与阴极保护

油气管道系统中，管道、法兰、阴极保护站与电气控制间等金属部件可能因雷击或故障产生电位差，需要等电位连接。

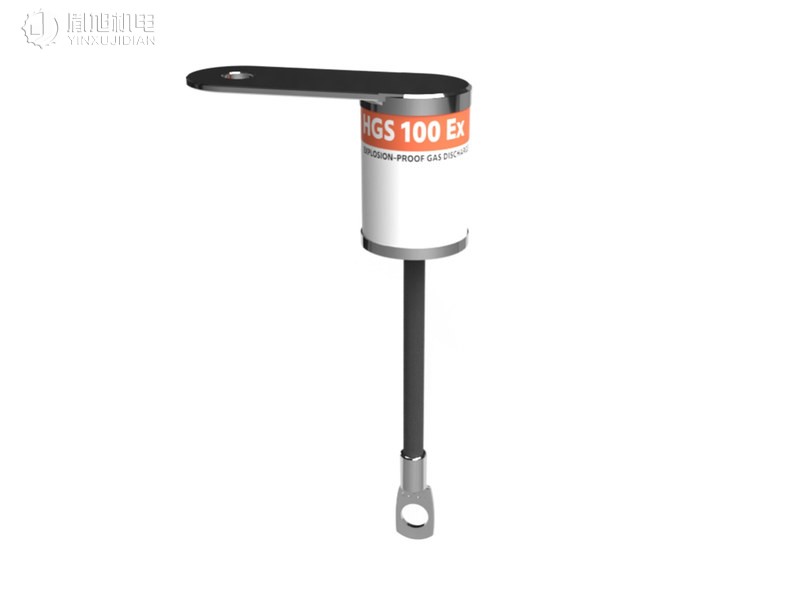

HAKEL 的 HGS 100 系列为高功率气体放电管，Class H（重载），货号 10 005。其标称放电电流 In 100 kA（8/20），冲击放电电流 Iimp 100 kA（10/350），电荷 Q 50 As，比能量 W/R 2 500 kJ/Ω，直流点火电压 400 至 750 V。产品采用铝制外壳，防护等级 IP66，可在室内、室外或地下安装。HGS 100 系列提供多种连接方式：单侧电缆端子 HGS 100、双侧 M8 螺栓 HGS 100 ST、双侧 ø8 圆棒 HGS 100 EB。防爆场合使用 HGS 100 Ex，适用于 T6 温度等级。

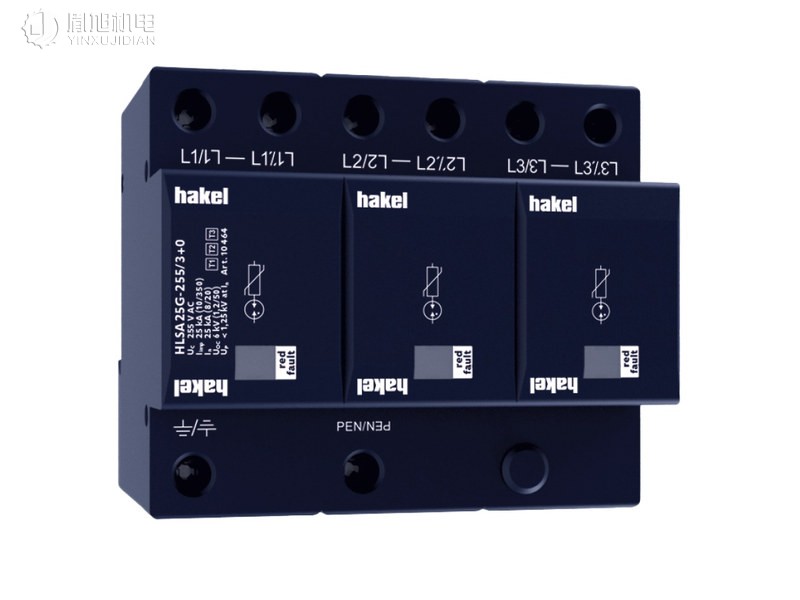

在电气控制间电源入口，HAKEL 推荐 HLSA25G-255/3+0（TN-C 三相 230 V）组合型 SPD，其气体放电管确保零漏电流。控制柜中使用 HSAF25（230 V AC / 25 A）带 EMI/RFI 滤波器，保护 PLC 等敏感设备。阴极保护系统的测量线使用 HDTNV1/24C 或 HDTNV1/48C，输出源线路使用 HSA-75/2+0。

产品选型概览

品牌与公司

HAKEL spol. s r.o. 总部位于捷克 Hradec Králové，品牌名取自 “Hradec Králové Elektro”。公司成立于 1994 年，由 Ing. Jaroslav Hudec, PhD. 创立，现任所有人为 Bc. Pavel Hudec。HAKEL 专注于电涌保护器与绝缘监测装置，产品销往 69 个以上国家，累计产量超过 600 万件。公开资料显示，HAKEL 在 2024 年庆祝成立 30 周年，并于 2026 年推出 EVOLUTION 系列 SPD 与 HIG95-DELTA/G2 医疗绝缘监测装置。

上海胤旭机电设备股份有限公司作为 HAKEL 的 General Distributor，所供 HAKEL 产品均来自 HAKEL 原厂原装进口、经正式报关入境。上海胤旭机电设备股份有限公司专注进口MRO工业备件一体化供应，搭建连通中国与欧美工业制造的稳定供应链桥梁，整合了全球一万多工业品牌资源，依托德国海外采购办事处直接对接工厂，省去了多层中间商，既能严控原装正品的品质，又能保障交付周期，一站式解决工厂运维、产线抢修、设备改造的全部备件采购难题，是制造业值得长期信赖的进口MRO供应商。
