vatec 污水泵站与船舶舱底的引水及抽空装置

vatec-Maschinenbau GmbH 的产品在污水泵站、海事船舶与化工储运三条行业线路上分别有对应的引水与抽空装置配置，引水系统、排放系统与特殊阀件按行业介质与工况组合选型。八条产品线中的引水系统覆盖从单泵小型引水到多泵中央引水的全部规模，排放系统则在不能用常规泵的工况下以气动方式输送液体，特殊阀件与信号装置贯穿各主线。选型时先按介质污染程度确定液环真空泵或压缩空气喷射器两条技术路线，再按是否多台离心泵共用、是否需要防爆区设计收窄到具体型号。

污水泵站

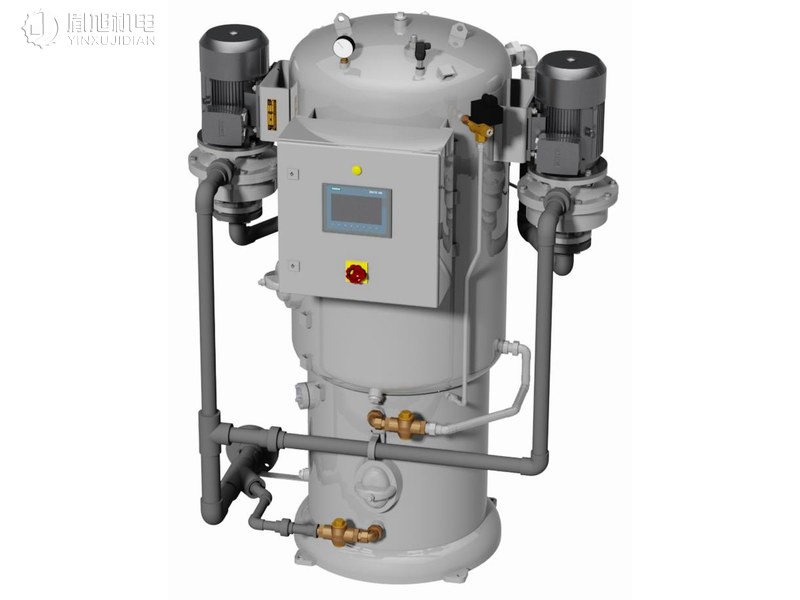

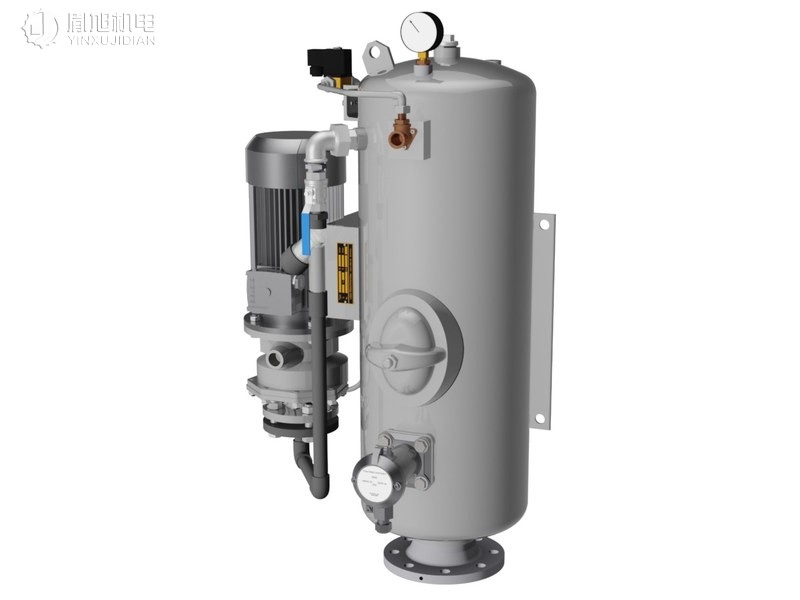

污水泵站常用 vatec 的液位控制紧凑型引水系统处理未处理污水、污泥与烧结水等重污染介质。SSV 与 TSV 是该场景的主力，SSV 采用紧凑型全自动液位控制设计，TSV 配两台液环真空泵并具备 cyclic exchange 与互为备用；TSV 文档（70201）说明系统安装于离心泵之上、通过 sewage-level control 触发抽空、抽空完成后发出 dry-run protected 启泵信号。TLES 同样是全自动液位控制紧凑型，定位与 SSV / TSV 相近但侧重大容量重污染工况，也可用于虹吸管。ASVA 与 ASVB 为液位控制引水系统，ASVB 集成真空控制止回阀，ASVA-T / ASVB-T 支持双泵循环互换，适用于需要更高可用性的大型泵站。VCP（型号文档 40701）是污水泵出管上的 2-step de/aeration 阀，DN 80 / 100 / 150 三档，法兰 DIN2501 PN16，公称压力 PN10，壳体镀锌钢或 SS 1.4571，密封 NBR 或 Viton，依靠自由悬挂的浮子在无杠杆、铰链、枢轴条件下对固体与沉淀不敏感。HDDZ 与 HSDZ 用于泵出侧虹吸管集中抽空，使 feed pump 无摩擦启动并自动分流高点积气，NSA 浮控液位指示器在抽空完成时发出启泵信号。

船舶舱底

海事船舶的压载、舱底、消防、冷却、灰黑水、洗衣水、卸载与潜艇八个细分场景均有 vatec 对应型号。压载与舱底抽空由 AELC、AELC-EX、AELC-Q、AELG、AELG-EX 完成，AELC-EX 与 AELG-EX 文档均明确标注「e.g. on board ships / hazardous explosive area」。冷却工况用 AELD、AELD-EX、AELE、AELE-EX、AELP；消防与应急消防工况用 ASED-C、ASGB、AELD / AELD-EX、AEle / AELE-EX、AELP；灰黑水与洗衣水用 AELG-S、AELG-S-EX。卸载场景由 BSTE（集装箱船 / 散货船 / 油轮自动压载剥离）、SEPD（油轮卸载泵自动剥离）、TSUS（高析气介质卸载）覆盖。潜艇场景用 AELL（液位控制自动引水单元，单台离心泵）与 WMU（H2 加注温度控制单元）。FVP-S 液环真空泵本身按爆炸危险区设计，用于油轮卸载泵的引水。

化工与石化储运

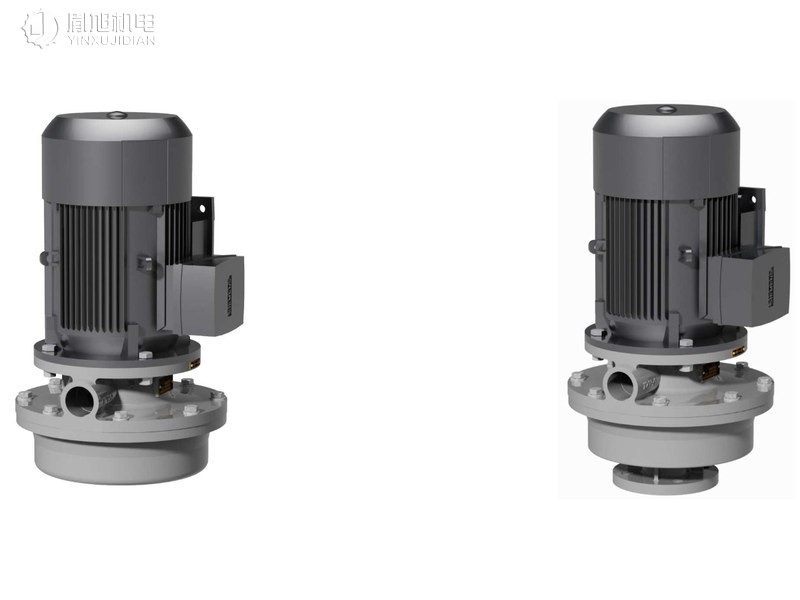

化学腐蚀性介质与油轮、罐车卸载是化工与石化的两个核心场景。AELK 文档明确为「Special design for chemical aggressive pumping media」，配聚乙烯 nozzle 对酸碱液体耐受。罐车卸载由 ESKA-S、ESKA-Z、ESKU 覆盖，ESKA-Z（型号文档 20109）面向多辆顶排式罐车同时自动卸载并实现高残余排净率，中央真空单元 VZ（实际为 TDV）独立工作并产生 partial vacuum，各卸料站由 gas non discharge valves（GS）接入，DK 节流阀在 separator 启动时将流量降至约 30%，所有 GS 阀关闭达预设时间后泵自动停机；底排式罐车用 ESKU，铁路与公路罐车用 ESKA-S。FVP-D、FVP-F-G、FVP-KE、FVP-R、FVP-S 五款真空泵覆盖清洁到轻污染介质的化工预处理。JFS 是一款 jerrycan filling station，可同时清洁与灌装 21 个 20 升托盘燃料罐。

产品选型概览

品牌与公司

vatec-Maschinenbau GmbH 1969 年成立于德国不来梅，五十余年来以工程能力为基础扩展为产品制造，自称为紧凑型引水系统的发明者。引水系统、排放系统、特殊阀件、信号装置、系统方案与填充系统构成八条产品线，在全球污水、海事、化工、给水与一般工业领域使用，售后由不来梅总部提供。vatec 的引水装置以液环真空泵与压缩空气喷射器两条技术路线并存，前者对工作介质比重无关、适用于重污染介质，后者依赖介质比重、带浮子腔时可实现运行中再抽空，两者按现场气源与介质条件互补选型。

上海胤旭机电设备股份有限公司作为「vatec」的 Distributor，所供「vatec」产品均来自「vatec」原厂原装进口、经正式报关入境。上海胤旭机电设备股份有限公司专注进口MRO工业备件一体化供应，搭建连通中国与欧美工业制造的稳定供应链桥梁，整合了全球一万多工业品牌资源，依托德国海外采购办事处直接对接工厂，省去了多层中间商，既能严控原装正品的品质，又能保障交付周期，一站式解决工厂运维、产线抢修、设备改造的全部备件采购难题，是制造业值得长期信赖的进口MRO供应商。

VATEC

vatec-Maschinenbau GmbH

vatec-Maschinenbau GmbH 总部位于德国不来梅，是一家自 1969 年起持续运营的真空泵技术专业制造商，主营离心泵与虹吸管的引水系统、排放系统以及配套特殊阀件，产品在污水、化工、海事、给水与一般工业领域均有使用。主要型号：ASVA/B、SSV、TLES、TNWS、TNWS、TNWK、TSV、HSDZ、HDDZ、TLES 1327、TLES 1351、TLES 2081、T...
