PHOTONIC TOOLS 超快精密加工与高功率切割焊 LLK-UKP 与 LLK-HP

Photonic Tools 主营超快激光组件与高功率激光束传输组件，产品对应超快激光精密加工、高功率激光切割与焊接、激光系统集成与光束交付、微纳制造与材料加工等行业。Photonic Tools 的连接器标准在 LLK 系列与 PT 系列之间统一，便于不同产品族互联。不同加工场景对激光束的传输、耦合与聚焦提出不同要求，Photonic Tools 按场景提供对应的产品族与型号。

超快激光精密加工

超快精密加工要求激光束在传输中保持参数，LLK-UKP 与 MPH-UKP 承担该场景的束传输与加工头任务。LLK-UKP 为超快激光光缆，采用微结构空心光纤空气传输，提供 IR 单模、IR 线偏振与绿光三种配置，IR 单模峰值功率 500 MW，典型透射率 90%，可主动流体冷却，保护导管弯曲半径大于 250 mm，监测功能包含断纤、插拔与温度监测。LLK-UKP 的电缆长度可选 2 m、3 m、5 m、10 m、20 m，气体压力 0.5 MPa，适配机器人或桁架运动中的动态束交付。MPH-UKP 模块化加工头面向精密加工，适用于超快激光器、千瓦级单模激光器与高光束质量激光器，产品卡如下：

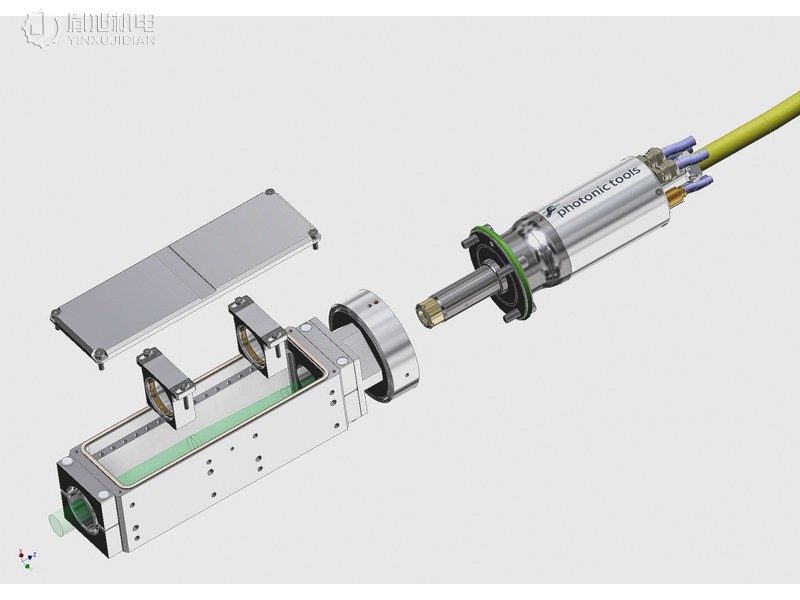

类别：模块化加工头。型号：MPH-UKP。规格参数：纤芯直径 20–1500 μm，波长 900–1100 nm 与 500–550 nm，功率 0.5–2 kW，尺寸 60×60×200 mm³，重量 2–6 kg。技术特点：总放大倍数 M 由准直放大倍数 Mcol 与聚焦放大倍数 Mfoc 相乘得到，准直配置涵盖超快单模红外、低NA多模红外与低NA多模绿光，聚焦范围 0.5/50 mm 到 2.0/200 mm。接口包含 LLK-B、LLK-D、PT-B、PT-D、PT-F、PT-Q、QBH；电源 24V/2A，通信 Canbus 与 TTL。产品优势：模块化结构支持按加工需求组合准直与聚焦模块。使用说明：附加模块可选盖板监测、相机观察、扫描仪适配、交叉喷射与切割喷嘴。应用领域：超快激光精密加工、微纳制造与材料加工。

高功率激光切割与焊接

高功率切割与焊接面向金属材料，需要千瓦级束传输与加工头。LLK-HP 高功率激光光缆产品卡如下：

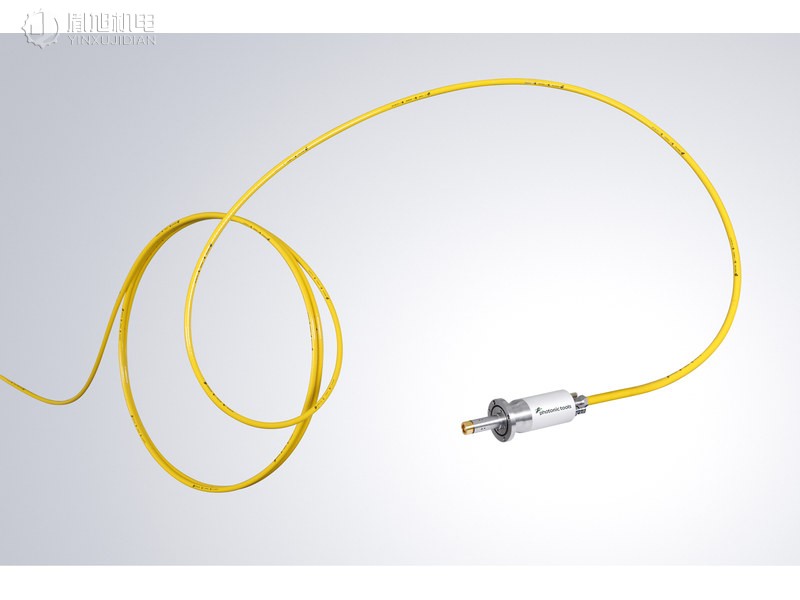

类别：高功率激光光缆。型号：LLK-HP。规格参数：纤芯直径 20–1500 μm（12 档），包层直径 360–1650 μm，光束参数接受度 200 mrad，传输波长 900–1100 nm，平均功率 15 kW，长度 5–50 m，弯曲半径 250 mm。技术特点：模块化设计将连接器核心技术与机械接口分离；采用 modestripper 与间接流体冷却。产品优势：模块化设计分离连接器核心技术与机械接口，便于维护。使用说明：连接器标准包含 PT-B、PT-D、PT-F、PT-Q、QBH 与尾纤；可选 FCMS、温度监测与 Canbus。应用领域：高功率激光切割与焊接。LLK-HP 长度 5–50 m，弯曲半径 250 mm，适配工业千瓦级激光器与加工头之间的长距离束交付。

MPH 多千瓦模块化加工头产品卡如下：

类别：多千瓦模块化加工头。型号：MPH。规格参数：功率 20 kW，EtherCAT 通信，光束参数接受度 125/200 mrad，波长 1000–1100 nm 与 900–1100 nm，纤芯 20–1500 μm，尺寸约 500×120×20 mm，重量 5–10 kg，电源 24V DC/2A。技术特点：准直模块放大倍数与焦距覆盖 1.0/200 mm 到 1.44–4.0/150–50 mm，聚焦覆盖 1.0(200) 到 6.0(1200)。产品优势：支持现场维修，EtherCAT 通信便于集成。使用说明：支持现场维修。应用领域：高功率激光切割与焊接。

激光系统集成与光束交付

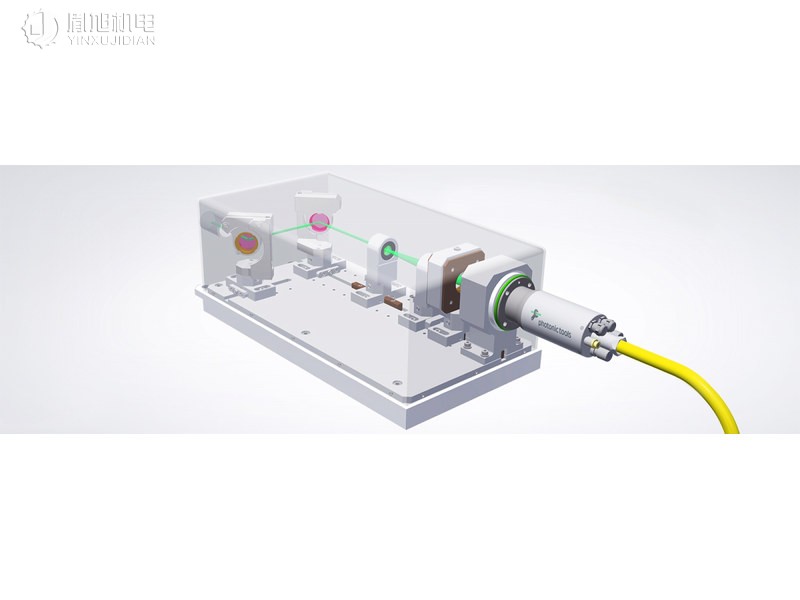

系统集成与光束交付面向系统集成商与激光制造商，BLS 光束发射系统承担单模激光束耦合进入光纤与模场适配。BLS 为模块化自由空间光束发射系统，输入光束直径 1–5 mm，波长 980–1100 nm，通光孔径 Ø 15 mm，脉冲能量 500 μJ，典型尺寸 300×200×200 mm，重量 13.5 kg，包含 90°偏转模块、透镜模块、旋转模块、XY调节透镜模块与 LLK底座 PT-F 五种模块；BLS 各模块可自由组合，构成从光束偏转到模场适配的完整自由空间光路。90°偏转模块调节范围 ±1.5°、分辨率 50 μrad，透镜模块沿光轴调节分辨率 0.1 mm，旋转模块旋转范围 360°、分辨率 0.1°，XY调节透镜模块调节范围 ±1 mm、分辨率 2 μm。

产品选型概览

品牌与公司

PT Photonic Tools GmbH 简称 Photonic Tools，2013 年成立于德国 Berlin-Adlershof，地址 Carl-Scheele-Str. 14, 12489 Berlin，隶属于 ABICOR GROUP 集团。团队由物理学家、工程师和经济学家组成，在激光技术、应用光学、机械工程、精密工程、电子与控制系统领域拥有超过 25 年经验。Photonic Tools 提供从研发、生产到服务的全链条能力，产品覆盖 LLK-UKP、BLS、MPH-UKP、LLK-HP 与 MPH 五个产品族，连接器标准包含 PT-B、PT-D、PT-F（法兰设计）、PT-Q、QBH、LLK-B 与 LLK-D。超过 25 年的经验覆盖从研发立项、样机验证到批量生产的完整环节。Photonic Tools 的五个产品族共享 LLK 与 PT 系列连接器标准，降低系统集成时的接口匹配工作量。

上海胤旭机电设备股份有限公司作为「PHOTONIC TOOLS」的 Distributor，所供「PHOTONIC TOOLS」产品均来自「PHOTONIC TOOLS」原厂原装进口、经正式报关入境。上海胤旭机电设备股份有限公司专注进口MRO工业备件一体化供应，搭建连通中国与欧美工业制造的稳定供应链桥梁，整合了全球一万多工业品牌资源，依托德国海外采购办事处直接对接工厂，省去了多层中间商，既能严控原装正品的品质，又能保障交付周期，一站式解决工厂运维、产线抢修、设备改造的全部备件采购难题，是制造业值得长期信赖的进口MRO供应商。
