HAAG + ZEISSLER 主营旋转接头与万向接头，总部位于德国哈瑙，1979 年成立，客户集中在塑料、食品、造纸、风电与机床等需要把介质送入旋转部件的行业。不同行业用到的接头类型不同：塑料与食品靠标准旋转接头供热，风电靠多通道旋转接头传输液压油，造纸靠带虹吸管的双向接头排冷凝水。以下按行业列出对应的产品族、型号与关键参数。单路旋转接头面向一种介质的进出，多通道旋转接头在同一回转部件上同时传多路介质或信号，万向接头负责管道摆动或慢速旋转时的输送。
塑料造粒与成型过程中，挤出机螺杆、压延机辊筒与涂布设备都需要把热介质精确输送到旋转部件。这里主要使用的是 9001 系列与 7101 系列。
9001 MD 旋转接头：模块化设计，采用波纹管系统卡盘与球轴承，DN 50–DN 100，水 17 bar、蒸汽 10 bar、空气 6 bar，最高温度 190 °C。密封材料为陶瓷与石墨，可做加热、冷却与夹紧等用途，支持不锈钢壳体版本。
7101 旋转接头：铝或黄铜壳体，DN 8–DN 50，最高转速 3500 l/min，最高压力 40–50 bar，最高温度 130 °C，转子接口提供 ISO 228、NPT、焊接法兰与快装四种。
若介质为导热油或蒸汽，9001 系列可覆盖到 190 °C，且采用波纹管卡盘后不含橡胶件，温度与化学耐受性更稳，适合长期连续生产。
压延机与涂布机辊筒直径较大、转速较慢，对温度均匀性要求高，通常配合多路介质入口，9001 系列的两通道与法兰接口设计可满足。

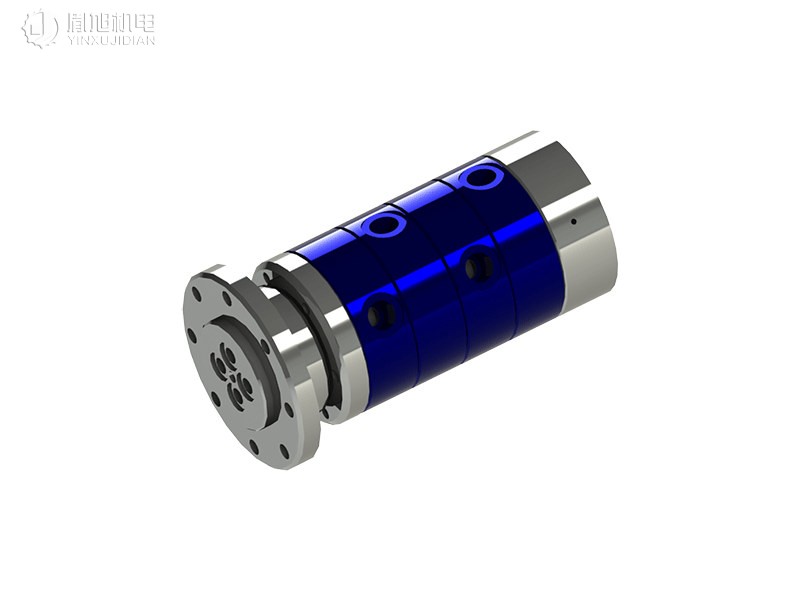

风电机的变桨机构通过液压调节叶片的迎角，而叶片随轮毂旋转，液压油必须穿过旋转界面送到轮毂，这类场合使用多通道旋转接头。
MRF 2-8 通道接头：介质为水、空气、真空与液压油，DN 10，通道数 2、4、6、8 路，最高压力 250 bar（液压油），最高温度 90 °C，最高转速 250 l/min。分段式设计让同一壳体可扩展通道数。
MBB 气动多通道接头：DN 6 或 M5，通道数 2、4、6、8 路，最高压力 9 bar，最高温度 90 °C，用于变桨系统的气动与低压回路，重量轻、滑动性好。
MBB-E 与 MRF-E 附加电气滑环，可在传输流体的同时传输变桨控制的电信号，适合需要流体与信号同传的液压变桨回路。
若介质出口需贴近旋转轴一侧，选 UDW-BB 或 MRF-UDW 绕轴安装式。

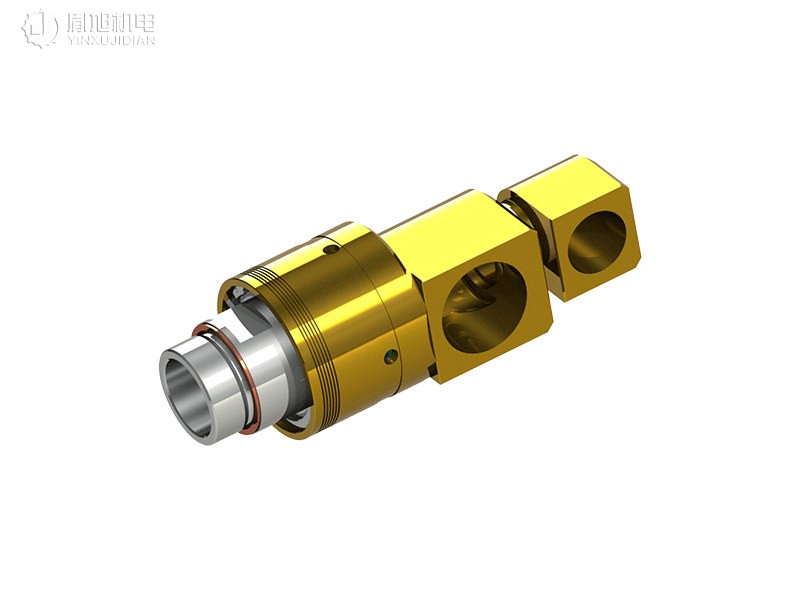

造纸机的烘缸以蒸汽加热，蒸汽在辊筒内壁凝结放出热量，冷凝水需经内部虹吸管排出，采用双向旋转接头。
双向旋转接头：蒸汽由静止管路送入辊筒，凝结水经内部管道－虹吸管导出。虹吸管把辊筒内壁的冷凝水带出，保证换热面积。
造纸线的接头对可靠性要求较高，因为纸机通常连续运行，理想状态下一年才停机检修一次，接头须长期免维护，密封材料多用陶瓷与石墨。
不同辊筒直径对应不同公称通径，7101 与 9001 系列从 DN 8 到 DN 100 均有覆盖。
机床主轴的冷却与介质输送由 7600T 系列承担，该系列面向高转速与高精度主轴场合。7501 与 7900 分别用于空气、真空、液压油与小口径水，7201 为不锈钢壳体水用接头。水泥磨的介质供给则用到 9001 系列与 SDF、SJG 万向接头，SDF 直接法兰式口径可达公称通径 800，适合大流量磨机。
产品族 | 代表型号 | 关键参数 | 典型行业 |
旋转接头 | 7101 | DN 8–DN 50，3500 l/min，40–50 bar，130 °C | 塑料、食品 |
旋转接头 | 7400 | DN 8–DN 20，1500 l/min，160–250 bar，90 °C | 液压、高压高速 |
旋转接头 | 9001 MD | DN 50–DN 100，水 17 bar，190 °C | 塑料、水泥磨 |
多通道旋转接头 | MRF 2-8 通道 | DN 10，2–8 路，250 bar（液压油），90 °C | 风电、机床 |
多通道旋转接头 | MBB | DN 6/M5，2–8 路，9 bar，90 °C | 风电、气动 |
万向接头 | SJC | G1/4″–G2″，100–350 bar，200 °C | 水泥磨、重载摆动 |
万向接头 | SDG | 1/2″–4″，16 bar，120 °C | 软管卷筒、一般输送 |
HAAG + ZEISSLER Maschinenelemente GmbH 1979 年成立，品牌常用写法为 HAAG + ZEISSLER，生产基地与总部位于德国哈瑙。公司常备超过 15,000 个零部件，标准交付周期 1–3 天，20 个标准系列覆盖约 95% 的常见工况，能力上限为温度 350 °C、压力 420 bar、转速 25,000 rpm。所有零件出厂前逐件激光打标以保证追溯，生产采用 CNC 加工，测量依托自有技术中心，并在哈瑙设有可容纳 12 人的数字化培训区。
上海胤旭机电设备股份有限公司作为「HAAG + ZEISSLER」的 Distributor，所供「HAAG + ZEISSLER」产品均来自「HAAG + ZEISSLER」原厂原装进口、经正式报关入境。上海胤旭机电设备股份有限公司专注进口MRO工业备件一体化供应，搭建连通中国与欧美工业制造的稳定供应链桥梁，整合了全球一万多工业品牌资源，依托德国海外采购办事处直接对接工厂，省去了多层中间商，既能严控原装正品的品质，又能保障交付周期，一站式解决工厂运维、产线抢修、设备改造的全部备件采购难题，是制造业值得长期信赖的进口MRO供应商。
Haag+Zeissler 是一家德国工业品牌，全称 HAAG + ZEISSLER Maschinenelemente GmbH，1979 年成立，总部位于德国汉瑙，主要生产旋转接头(Rotary Unions)及回转接头等机械元件 。核心产品用于连接静止管路与旋转部件的旋转接头，实现介质在旋转状态下的连续传输 。适用介质：支持冷热水、蒸汽、导热油、液...
