SCANIVALVE 风洞试验与飞行测试里的压力扫描器

SCANIVALVE 是 1955 年成立于美国华盛顿州 Liberty Lake 的压力与温度测量仪器品牌，主营智能压力与温度测量设备，产品覆盖压力测量、温度测量、系统与设备配件、气动接头与管材、软件接口五个板块。其压力测量板块下分以太网智能压力扫描器、微型以太网压力扫描器、微型模拟压力扫描器三类，型号从 16 通道的 DSA5000 一直覆盖到 64 通道的 MPS4264 Gen2，量程跨越 4″H2O 至 1,500psi。在风洞试验、飞行测试这类对安装空间、动态响应与同步精度都有明确要求的场景里，SCANIVALVE 的不同扫描器按通道密度、封装尺寸与采样率被分配到不同的测量位置，再由 ECM4000 控制模块与 PDM 电源模块统一成一套可同步采集的网络。

风洞试验

风洞试验需要在模型表面布置大量测压点，既要高密度采集又要尽量不干扰流场。SCANIVALVE 在风洞场景主要采用两类扫描器：DSA5000 负责集中式多通道采集，MPS4200 系列负责贴近模型的分布式微型采集。

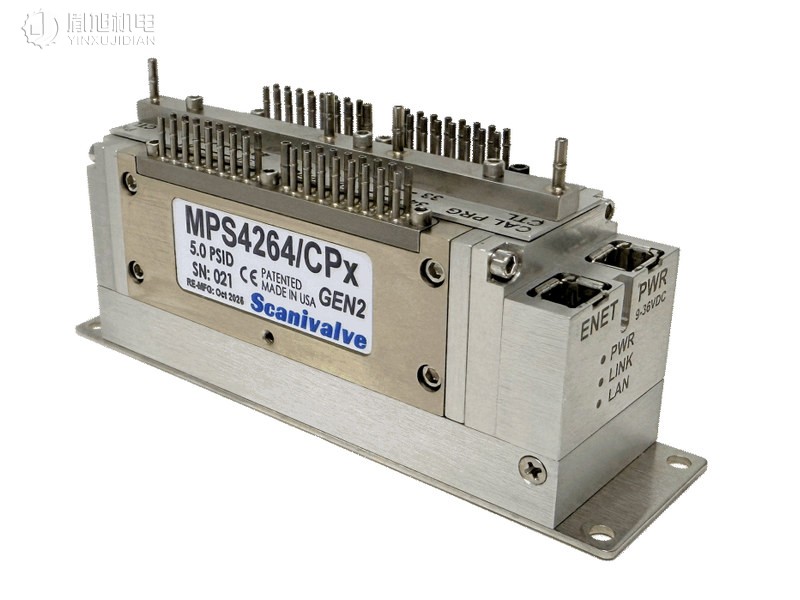

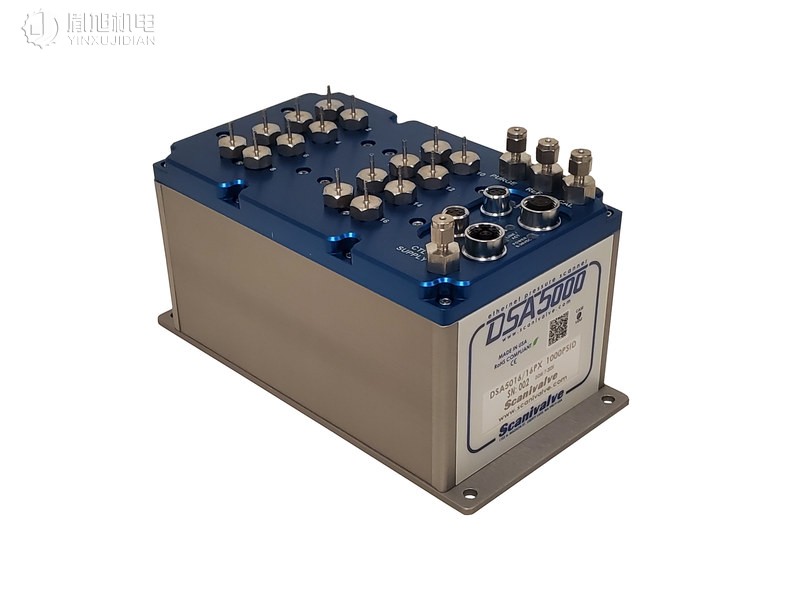

DSA5000 为 16 通道气体测量扫描器，单通道采样率最高 5,000Hz，长期精度 ±0.04% FS，压力范围 4″H2O 至 1,500psi，支持 1Gb 以太网与 IEEE1588-2008v2 PTP。MPS4200 系列提供 MPS4216（16 通道）、MPS4232（32 通道）、MPS4264 Gen2（64 通道），单通道采样率最高 3,500Hz，精度低至 ±0.02% FS，压力范围 0.145psi 至 100psi。两者通过 PTP 对齐时基，构成从模型表面到采集机柜的完整压力分布测量链。微型模拟的 MPS4164 与 ZOC17 模块则作为补充，用于测点数量极多、对封装尺寸极度敏感的位置。

飞行测试

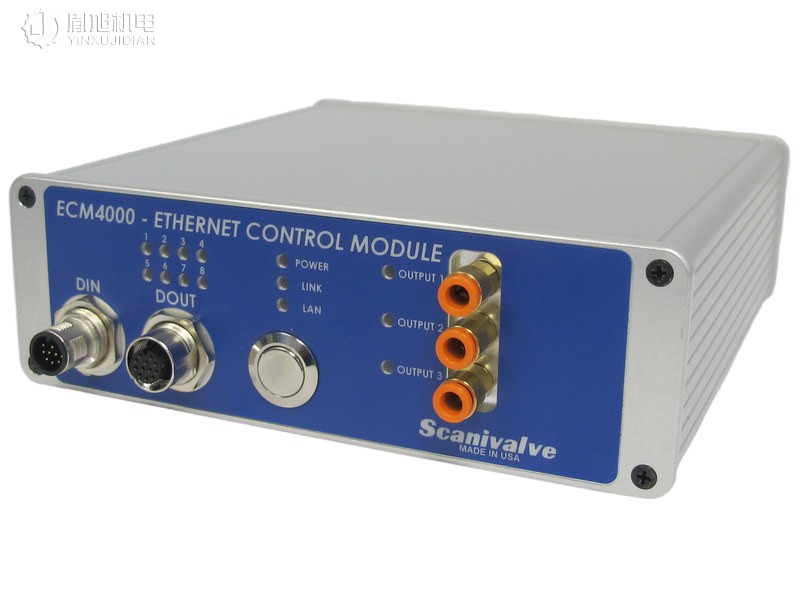

飞行测试把扫描器装上飞行器，对体积、重量与抗振提出更严苛的要求。MPS4200 系列的微型封装在此成为优先采用的方案，64 通道的 MPS4264 Gen2 能在有限空间内提供最高的测点密度，配合可拆卸输入头与可选 MPSTCU 热控单元适应机舱温度波动。DSA5000 则作为机载或伴飞地面站的集中节点，与 MPS4200 通过以太网对接。ECM4000 以太网控制模块在此承担气动阀控制与数字 I/O 任务，提供 8 路可编程数字输入、8 路可编程数字输出与 3 个内部气动电磁阀，并内置加热器可选，支撑自动零偏与 purge 流程。

燃气轮机性能试验

燃气轮机试验涉及燃油、滑油与压气机气流的差压测量，介质从气体延伸到液体。DSA3207-PTP 提供 2 到 16 通道液体压力测量，±0.12% FS 长期精度（15–300psig），850Hz/通道，最高 1,500psi，316L 不锈钢隔膜隔离测量侧，全介质兼容。DSA3307-PTP 负责差分液体压力，2 到 16 通道，±0.50% FS，差分范围 1psid 至 300psid，湿/湿双测 316L 隔膜。两者均支持 PTP 时间同步与自动零偏修正，与 DSA5000 共同覆盖燃气轮机的气体与液体测量需求。

产品选型

系统集成与供电

多台扫描器在风洞或飞行平台上并非独立工作。它们通过 IEEE1588 PTP 对齐到统一时基，由 ECM4000 完成气动阀与数字 I/O 调度，由 PDM5004（4 通道，总输出 475W）或 PDM5016（16 通道，总输出 400W）提供每路 24VDC 供电，两者均为 1U 高度，可桌面或机架安装。ScanTel 通信、LabVIEW 开发包与 CalExpress 标定软件构成软件接口层，使通道标定、零偏设置与数据读取在同一套流程内完成。

品牌与公司

Scanivalve Corporation 总部位于美国华盛顿州 Liberty Lake，1995 年迁入现址制造与总部设施。其压力与温度测量系统累计向全球交付 1,500,000 通道。在风洞、飞行测试与燃气轮机三类场景中，SCANIVALVE 通过以太网智能与微型以太网两条扫描器路线，配合 ECM4000、PDM 等系统配件组成可同步采集的完整测量网络，使不同封装、不同量程的扫描器纳入统一时基。
