PIMATIC 造纸产线与压缩机设备里的不锈钢气缸与角座阀

芬兰 Pimatic Oy 主营应用气动与低压液压元件、执行器、系统与控制。PIMATIC 的气动产品分布在制浆造纸、压缩机设备、水务、运输技术与救援设备等行业，客户案例包括造纸机械制造商 Valmet、压缩机企业 Gardner Denver 与水务设备企业 Exact Tools。湿热、蒸汽与冲洗环境里的执行与切断，选不锈钢气缸与角座阀，下文按行业列出对应系列与参数，并说明选型之间的配套关系。

制浆造纸与纸板产线

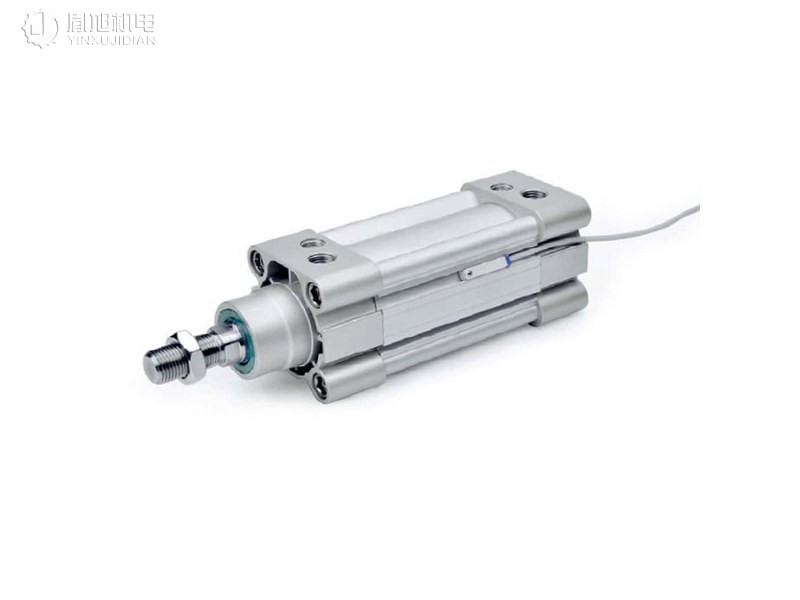

造纸产线的织物导正、张紧与热工质管路控制是气动元件集中的工位。导正与张紧装置要求缸体耐冲洗、活塞杆耐凝露，PIMATIC 的 P3720 系列对应这类环境：ISO 15552 拉杆结构，缸径 32、40、50、63、80、100、125、160 mm，端盖、缸筒、拉杆与活塞杆全部采用 AISI 316 不锈钢，压力范围 0…10 bar，标准 PU 密封下温度 –35…+80 °C，换 FKM 高温密封后可到 0…+150 °C，介质为过滤 40 µm 的压缩空气或惰性气体。Valmet 的织物导正与张紧气动方案是 PIMATIC 在造纸机械领域的客户实例，导正辊的两端由一对 P3720 对推实现纠偏。

角座阀的参数与接口

蒸汽与热水利管路上的通断用角座阀。PIMATIC 的角座阀是气动控制 2/2 阀，阀体 AISI 316（NET INOX）或 RG5 青铜，气动缸推动 PTFE 密封片压向密封板；DN 15–DN 50 七档口径，压力范围 0…16 bar（蒸汽工况 0…10 bar，依尺寸与设计而定），介质温度 –10…+180 °C，环境温度 –10…+60 °C。执行器可 360° 旋转，标配光学位置指示与 NAMUR 接口，可选位置传感器或限位器；接口形式覆盖 ISO 228 螺纹、ISO 4200 与 DIN 11852 焊接、UNI 6093/ANSI 150 RF 法兰、ISO 2852 与 USA 3A 卡箍，适配造纸蒸汽管路的不同连接方式。

压缩机设备

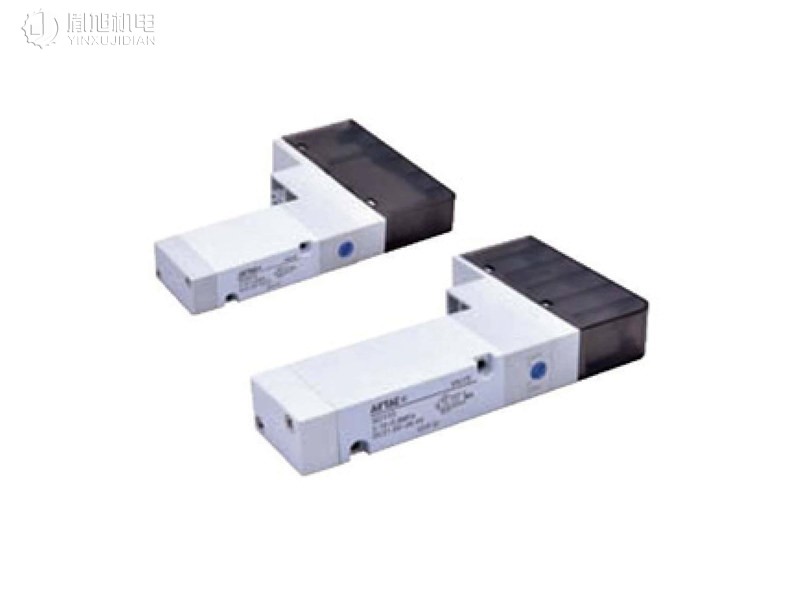

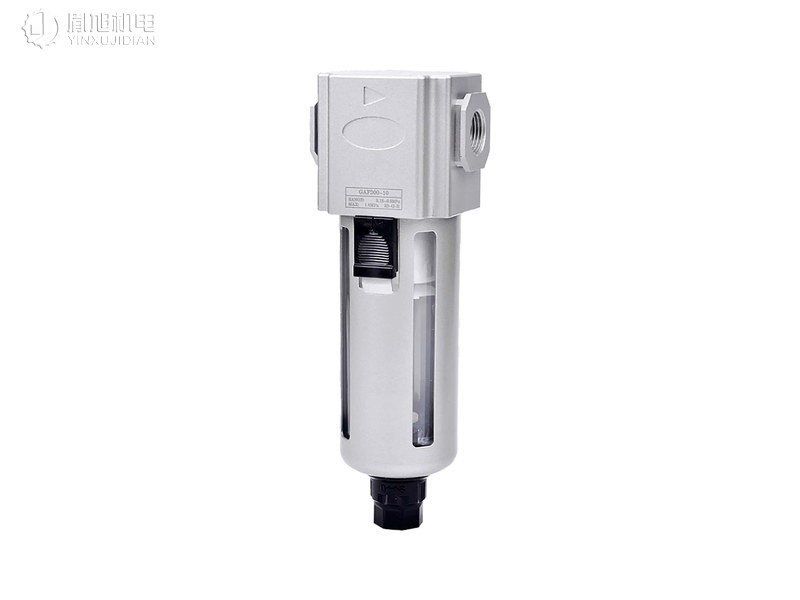

压缩机企业 Gardner Denver 的机组配套 PIMATIC 技术，属客户案例之一。压缩机组的气路与控制阀位可这样配：气源入口装 GA 气源处理单元，工作压力 1.5–9 bar，过滤器精度标准 40 µm、可订 5 µm；方向控制用 EAV 系列气控阀或 ESV 系列电控阀，两者均按 ISO 5599/1 设计、安装在底座板上，尺寸 200、300、400、600 ISO；冷凝水排放用 VT-90 排水阀，测量与检压用 VT-91 测量 nipple。需要按压力信号通断的大口径管路时，101 系列带气动执行器球阀与 376 系带气动执行器蝶阀承担切换。

水务与切管设备

水务企业的切管设备（客户案例 Exact Tools）需要短行程、高推力的气动执行。选型上，紧凑安装位对应 ACE 系列紧凑缸：ISO 21287 结构，缸径 12–125 mm，双作用压力 1.5…10 bar、单作用 2…10 bar；推力优先时对应 KE、KD、ME、MD 推力缸：活塞式与膜片式两种结构，6 bar 下推力 1.6、12、25、36 kN 四档，行程 10–80 mm，镀锌钢本体，压力 0…8 bar。管路连接用 AISI 316 卡套接头 CX 系列与 MO 珠形接头，潮湿环境按不锈钢材质配置，避免长期接触水气导致锈蚀。

产品选型概览

三类工况对材质的要求不同：造纸与压缩机偏重耐温与耐冲洗，对应 P3720 不锈钢缸与角座阀的高温版本；水务与运输的潮湿工位选 AISI 316 卡套与珠形接头，避免长期接触水气导致锈蚀；通用制造按标准铝制件即可。PIMATIC 在同一套 ISO 尺寸标准下提供不锈钢与标准两种版本，按环境切换而接口与检测方法保持一致，不必为换材质重新设计气路。

品牌与公司

Pimatic Oy 的应用气动历史可追溯到 1974 年，生产与研发集中在芬兰 Huittinen，销售办公室位于 Vantaa 与 Pirkkala，员工约 50 人，2024 年净销售额 12 MEUR，隶属 Dacke Industri Ab，质量管理遵循 ISO 9001 与 ISO 14001。产品按标准尺寸标准开发，气缸对应 ISO 15552、ISO 21287 与 ISO 6432，方向阀对应 ISO 5599/1，不锈钢与高温版本覆盖造纸、水务等湿热工况，P3720、角座阀、ACE、KE/KD/ME/MD 与 EAV/ESV 均落在该标准框架内。
