CAE Systems 空气泄漏检测与高压局放定位中的声学相机

CAE Systems 的声学相机把麦克风阵列与光学相机结合，通过波束成形算法在屏幕上实时显示噪声源位置。其 SoundCam 与 SoundCam Bionic 两大产品系列覆盖了从超声到次声、从便携式手持到固定安装的多种测量形态，主要服务于设备维护、电力检测与汽车制造等场景。

压缩空气、气体与真空泄漏检测

压缩空气系统的泄漏是工厂能耗损失的主要来源之一。CAE Systems 的 SoundCam Ultra 3 针对这一场景做了专门优化：12 cm 阵列、176 个麦克风、200 kHz 采样率，波束成形频率 2 kHz–100 kHz，覆盖泄漏产生的高频超声。设备内置 Leakage 模式，并可通过调频把超声转换为可听声，操作人员无需佩戴耳机即可听辨泄漏位置。

SoundCam Ultra 3 Sensor 是同一声学核心的模组化版本，支持 PoE 供电与 IP65 防护，可固定在产线旁或搭载于移动平台，对压缩空气管网、真空系统、气体管道进行周期性扫描。两种型号均实时输出 100 帧/秒声学图像，便于捕捉间歇性泄漏。

高压电气局放定位

高压开关柜、变压器、电缆终端等设备发生局部放电（Partial Discharge）时会发出超声信号。SoundCam Ultra 3 的 Partial Discharge 模式把局放超声可视化，帮助运维人员在带电状态下远距离定位放电点，避免停电检修。2 kHz–100 kHz 的频率范围与 176 麦克风的阵列配置，使其能够在变电站等嘈杂环境中分辨弱超声源。

对于需要长期监测的变电站或配电室，SoundCam Ultra 3 Sensor 可通过以太网 PoE 接入自动化系统，利用边缘计算与 SFTP 服务器实现触发测量、本地存储与断电自恢复，适合作为固定式局放在线监测节点。

汽车 NVH 与异响测试

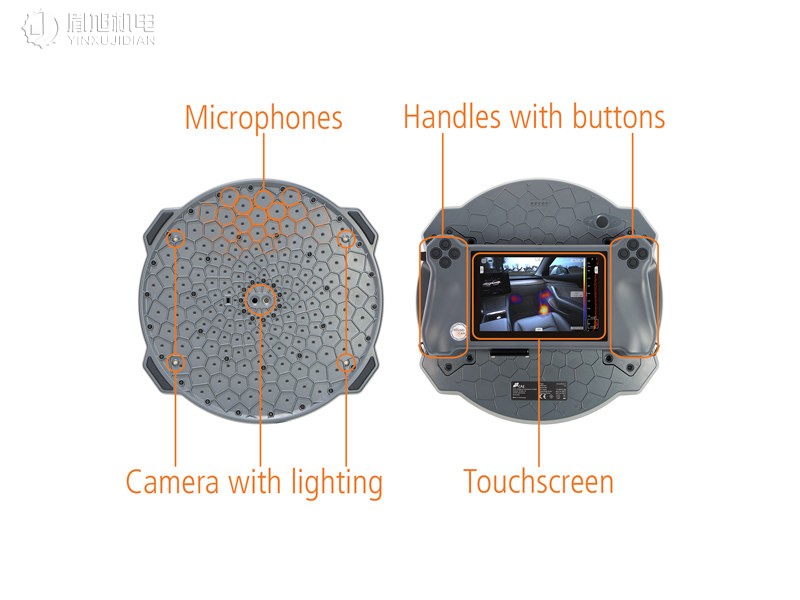

汽车研发与质检环节需要对噪声、振动与声振粗糙度（NVH）以及嗡鸣、异响、震颤（BSR）进行定位。SoundCam 3 的 34 cm 阵列、176 个麦克风与 800 Hz–90 kHz 频率范围，配合全局快门视频相机，可在道路模拟或台架试验中同步捕捉声学图像与光学画面，识别车门、仪表板、座椅等部位的异响源。

在低频 NVH 测试中，SoundCam Bionic M 的 100 cm 大口径阵列可从 250 Hz 起进行波束成形，并从 40 Hz 起进行近场全息，适用于整车或大型部件的低频噪声源识别。

产品选型概览

品牌与公司

CAE Software und Systems GmbH 总部位于德国，公司专注于声学相机与麦克风阵列技术，产品以 SoundCam 和 SoundCam Bionic 两个产品系列为主，并可根据客户需求提供风电阵列、三维阵列与定制阵列。

上海胤旭机电设备股份有限公司作为 CAE Systems 的 Distributor & Purchasing Service，所供 CAE Systems 产品均来自 CAE Systems 原厂原装进口、经正式报关入境。上海胤旭机电设备股份有限公司专注进口MRO工业备件一体化供应，搭建连通中国与欧美工业制造的稳定供应链桥梁，整合了全球一万多工业品牌资源，依托德国海外采购办事处直接对接工厂，省去了多层中间商，既能严控原装正品的品质，又能保障交付周期，一站式解决工厂运维、产线抢修、设备改造的全部备件采购难题，是制造业值得长期信赖的进口MRO供应商。

CAE

CAE Software & Systems GmbH

CAE Software & Systems GmbH 总部位于德国，公司专注于声学相机与麦克风阵列声源定位系统，产品按形态分为 SoundCam 手持系列、SoundCam Bionic 全息/波束成形系列以及风电 / 3D / 定制专用阵列。声学相机由大量麦克风阵列结合摄像头，用波束成形确定声波方向与强度，把声学图像叠加在照片或视频上，使噪声源可视化。...
