Grace Technologies PLC控制面板与开关柜中的面板接口 电压安全装置

Grace Technologies, Inc. 制造工业电气安全设备与预测性维护方案，三大产品系列分别为 GracePort 面板接口连接器、GracePESDs 固定式电气安全装置和 GraceSense 预测性维护系统。其应用核心围绕工业控制面板、LOTO 电气安全、开关柜与旋转设备四个场景展开。

PLC 控制面板与调试接入

工业控制面板在调试、维护和程序更新时通常需要接入 PLC。频繁打开柜门会增加触电与弧闪风险。GracePort 面板接口连接器通过「穿门」方式把 RJ45 以太网、USB 等接口延伸至柜门外，维护人员无需开启柜门即可完成通讯、编程和数据采集。

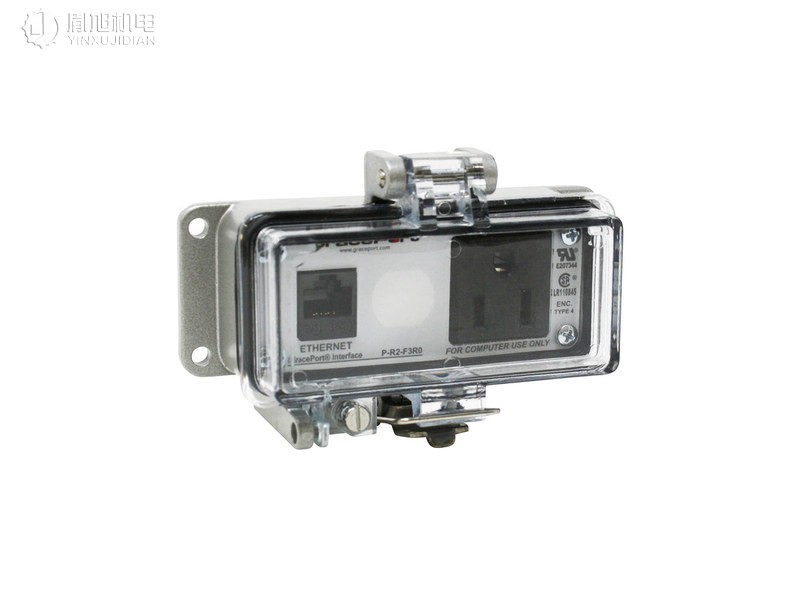

在该场景下，代表型号为 P-R2-F3R0。它是 1 路 Cat5e RJ45 面板接口连接器，UL Type 4 外壳，IP65 防护，尺寸 4.45×1.72×1.60 in，电气规格 120 VAC / 15 A / SCCR 10kA。P-R2-K2RF3 提供 UL Type 4X 外壳与内外置双工 GFCI 插座，适合更严苛的室内/半户外环境。P-P11R2-K3RF0 则同时提供 USB Type A/F 转 USB Type A/M 与 Cat5e RJ45，用于需要 USB 调试口的 PLC 面板。

GracePort 的配置覆盖 UL Type 1 / 3R / 4 / 4X / 12，外壳可选聚碳酸酯或 #304 / #316 不锈钢，组件库超过 300 种，可产生 16,000 种以上的配置组合。

上锁挂牌与电气作业安全

LOTO 流程要求确认设备已断电并验证无电压。GracePESDs 提供固定安装的「有电压」LED 指示与「无电压」万用表测试点，使验证在柜门外完成。

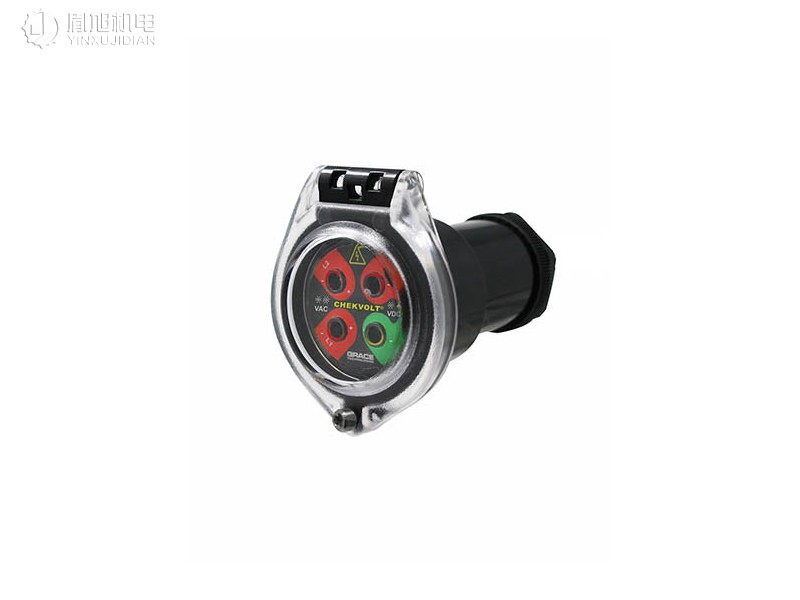

R-3MT-VI-KIT（ChekVolt）是该场景的典型配置：单装置同时实现电压存在指示与电压缺失测试，通过 30 mm 敲落孔安装。工作电压覆盖 20–1000 VAC（50/60/400 Hz）和 20–1000 VDC，CAT III @ 1000 V、CAT IV @ 600 V，环境等级 Type 4 / 4X / 12 / 13、IP66 / IP69，工作温度 -40 至 +75 °C。

R-3W 闪烁 LED 电压指示器则用于 3 相 4 线系统，工作电压 40–600 VAC（50/60 Hz）和 30–1000 VDC，30 mm 按钮孔门/法兰外置安装。R-3W-DC 专门用于直流系统，R-3W2 适用于 Class 1 Div 2 危险场所。

开关柜温度与振动监测

开关柜内母排、电缆接头等连接点若出现松动或过载，会产生局部升温。GraceSense Hot Spot Monitor 通过非导电光纤探头持续测量这些位置的温度，实现故障前预警。

G-HSM-9SK 是 9 点温度监测模块，配备 10 m 光纤、LCD 显示屏和 Ethernet/IP 通讯，24 VDC 供电。模块温度范围 -20 至 70 °C，探头 -40 至 120 °C，介电耐受 80 kV，输出继电器常开触点 2 A / 250 V，支持 MODBUS RTU、MODBUS TCP/IP、EtherNet/IP 三种协议。G-HSM-18M 扩展至 18 个监测点。G-HSM-600T-NM 系列为 600 V 额定低压连续温度监测网络模块，可直接接入多点热敏电阻。

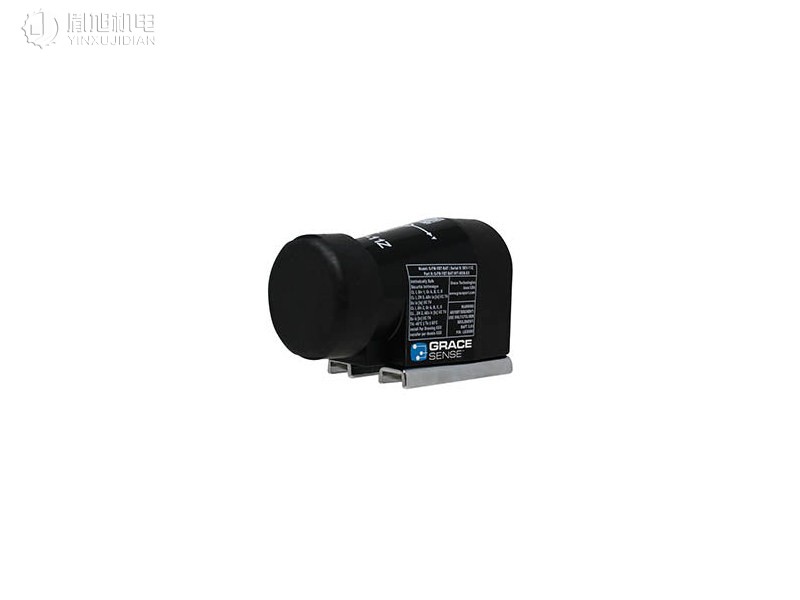

旋转设备（电机、泵、风机、压缩机）的轴承故障和机械不平衡通常伴随振动异常。G-FM-VBT-BAT-INT-GP-MG-WB 是第 3 代无线振动与温度传感器，磁力底座安装，IEEE 802.15.4 无线、视距 50 m，采样率最高 25.6 kHz，量程 ±2 / ±4 / ±8 / ±16 g 自动切换，工作范围 -40 至 80 °C，防护 IP69K，电池寿命 10 年（1 小时采样率）。数据经 G-XX-W1W2-K3XX WiFi CloudGate 汇聚后上云。

产品选型概览

品牌与公司

Grace Technologies 总部位于美国爱荷华州 Davenport，前身 Grace Engineered Products 于约 30 年前起源于为摩擦焊接机改造提供穿门 PLC 接入方案，2020 年更名为 Grace Technologies。产品在美国 Davenport 工厂组装，并通过全球分销网络交付。

上海胤旭机电设备股份有限公司作为「Grace Technologies」的 Distributor & Purchasing Service，所供「Grace Technologies」产品均来自「Grace Technologies」原厂原装进口、经正式报关入境。上海胤旭机电设备股份有限公司专注进口MRO工业备件一体化供应，搭建连通中国与欧美工业制造的稳定供应链桥梁，整合了全球一万多工业品牌资源，依托德国海外采购办事处直接对接工厂，省去了多层中间商，既能严控原装正品的品质，又能保障交付周期，一站式解决工厂运维、产线抢修、设备改造的全部备件采购难题，是制造业值得长期信赖的进口MRO供应商。
