GHIELMETTI 产品在两个差异极大的场景里同时出现：一个是广播电视台与音乐厅的音视频信号互联，另一个是发电厂发电机保护柜内的跳闸信号分配。两个场景共用同一家瑞士制造商——Ghielmetti Solutions AG，总部在索洛图恩州 Biberist，1912 年创立，2021 年重组后沿用 GHIELMETTI 品牌继续生产插配板与矩阵板，产品标注 Swiss Made by Ghielmetti。按行业看设备的对应关系，可以从下表的行业出发。

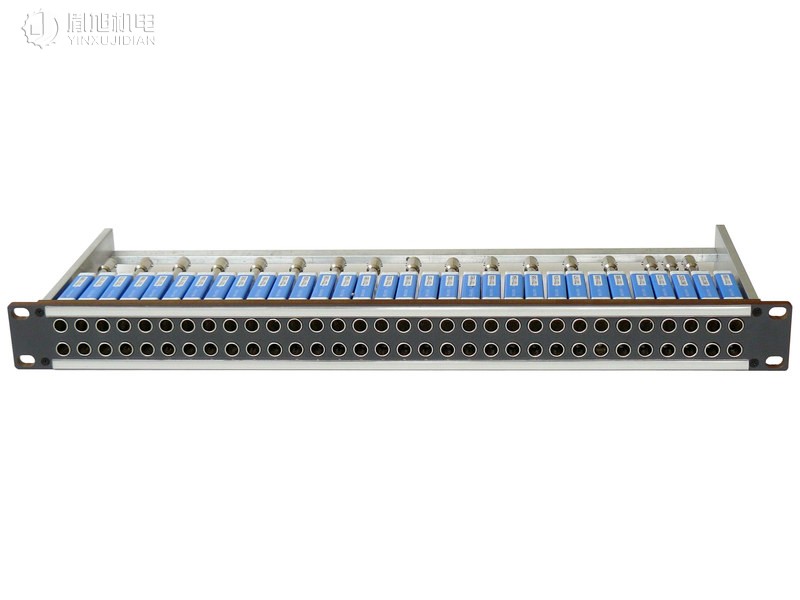

广播与电视机房里音频通路以插配板为中心。GHIELMETTI 音频插配板的 CSF 系列为 19 英寸 1U 机身、48 通道、3 极连接：
系列 | 代表型号 | 关键参数 | 对应场景 |
CSF | CSF 1x48 AV 3/1 SA G（673.113.553.13） | 48 通道，96 个 GAS 323 LA C 焊耳连接器 | 机房音频跳接 |
CSF | CSF 1x48 AV 3/1 D25T ff（673.113.553.48） | 6 个 D-Sub 25 极母头模块，TASCAM 排针 | 与多通道设备对接 |
CSF | CSF 1x48 AV 3/1 SA G Light peu RJ10（673.117.260.13） | 背光面板，机身深 25 mm，RJ10 供电 | 照明受限的控制室 |
ASF | ASF 1x32 AV 3/1 LA M Blueline（673.113.900.05） | 32 通道，通道分离大于 96 dB（Light 版） | 数字 AES/EBU 主通路 |
USF | USF 1x32 AV 3/2 SA G（673.114.014.01） | 32 通道，2U，64 个焊耳连接器 | 需要更大走线空间的机柜 |
视频通路按带宽分档：GVP 1x32 AV 1/1 MDVJ-STW an 为 3 GHz HD-SDI，32 个自归位自终结 75 Ω 插口；GVP 1x32 AV 1/1 MCVJK-STW an 提升至 12 GHz；GVP 2x24 A 1/1 MU-UHD an 达 24 GHz，48 个 BNC 75 Ω 插口。信号安全由 GCS 系列兜底：GCS 3x2x1 422 MP 提供 3 路 AES 输入倒换到 1 路输出，可检测信号丢失、CRC 错误、载波丢失、同步丢失、削波与静音，经 TCP/IP 软件设置，配 RS422 控制口；GCS 1x64 AB 72 以 2 极继电器把 64 个输入输出端口倒换到 A 口或 B 口，3U 机身，继电器卡按 8 通道一块扩展。监听用 GMS 2180 MADI，MADI 输入 64 单声道或 32 立体声，内置 32:1 立体声监听路由与 2 只 10 W 扬声器。历史节点上，1996 年 GHIELMETTI 承接广播、电台电视台、音乐厅与剧院的完整音频安装，2006 年推出 CSF Light 背光插配板，2015 年与 2019 年先后推出 GMS 3132 与 GMS 3164 Dante 音频 over IP 监听系统，2020 年推出 GDP 1132 Dante 数字插配板。

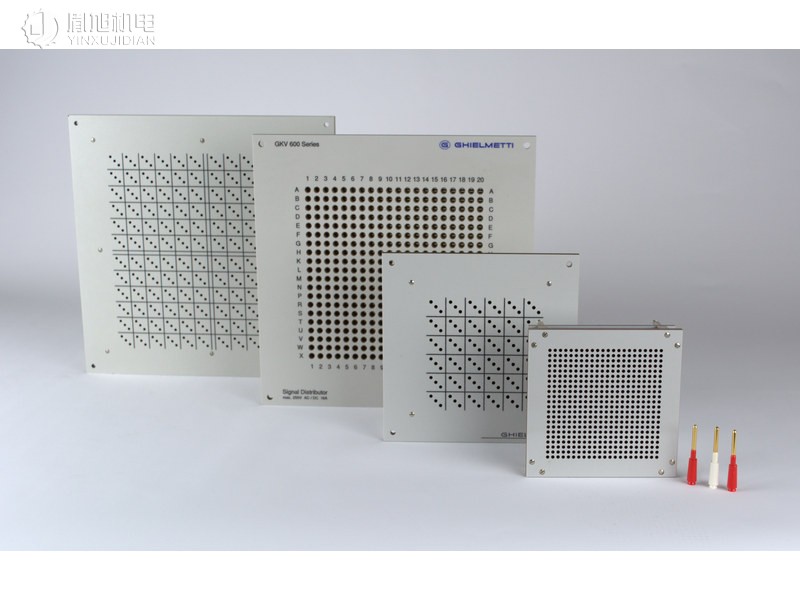

发电机保护系统的跳闸信号分配使用工业板块的 GKV 跳闸矩阵。设备为 19 英寸机架式，前板灰色 A281，连接器背部螺钉安装，最大线径 4 mm²，前罩为亚克力材质：
GKV 15x15 621 AM ELDP 250 VDC（674.115.410.20）：15 输入对 15 输出，5U
GKV 10x32 621 SK R ELDP（674.115.230.00）：32 输入对 10 输出，6U
GKV 20x60 621 AM ELDP（674.115.420.00）：60 输入对 20 输出，6U
GKV 24x15 621 SK R ELDP（674.115.210.00）与 GKV 32x15 621 SK R ELDP（674.115.192.01）：24 或 32 输入对 15 输出，5U

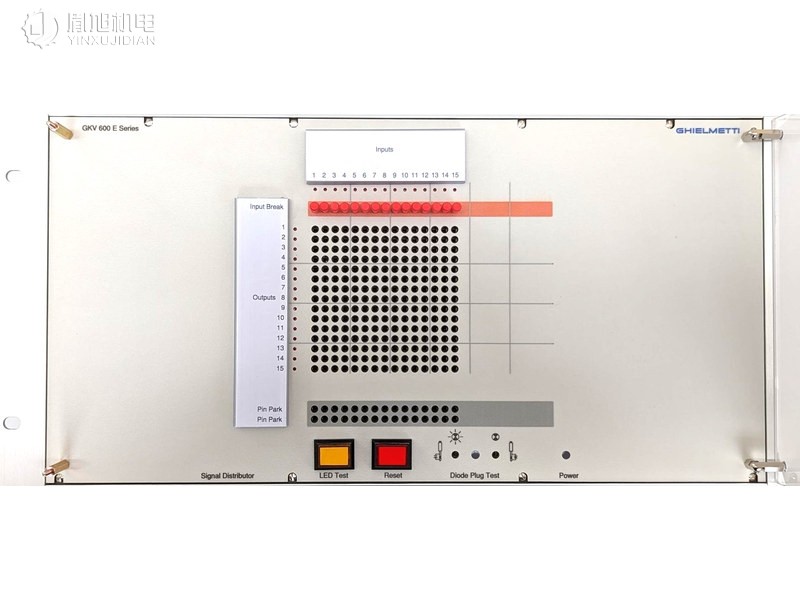

工作方式是纵列为输入、横行为输出，交叉点用 GSS-621/15 rt 红色二极管插头（订货号 674.310.180.02）做单极互联，插头行 Z 为阳极、列 S 为阴极，反向电压最大 1000 V、正向电流 1 A。输入与输出断线由 LED 红色指示，状态可存于固态存储器或锁存继电器，并设组存储器保存跳闸信号；面板带 LED 复位与测试按钮，均支持远程操作，电源 250 VDC ±20% 并带电源监测，另有 110 VDC 与 24 VDC 的 GKV 10x30 621 AM EEaLDP 变体和 240 VDC 供电的 GKV 15x45 621 SK EP。2005 年 GHIELMETTI 开发发电机保护系统跳闸矩阵板，2008 年引入电厂用电子跳闸矩阵，2017 年推出 GESM 12x8 TFT 增强型跳闸矩阵，作为发电厂保护系统中的安全与监视设备。
空管场景的设备是 GFPE 2020（订货号 678.110.069.70）空管与无线电信道测试系统：测量模式覆盖模拟、E1 与 VoIP，显示 2040 Hz 无线电接收准则与无线电音调码，固定正弦发生器输出 800、1000、2040 Hz 测试音，可调测试音范围 300–3400 Hz，可测以 1000 Hz 或 800 Hz 为基准的信噪比，机箱为 19 英寸 4U 便携式，重 9.2 kg。
轨道车辆内部板件使用阻燃 HPL 板：防火等级 5.3，按 EN 45545-2 达 R1，美国市场按 NFPA 130，板材耐热至 180 ℃，最大尺寸 600x1200 mm。
产品系列 | 代表型号 | 关键参数 | 典型行业 |
CSF 音频插配板 | CSF 1x48 AV 3/1 SA G | 48 通道，1U，通道分离大于 90 dB | 广电、音乐厅、剧院 |
GVP 视频插配板 | GVP 2x24 A 1/1 MU-UHD an | 24 GHz，48 插口，BNC 75 Ω | 电视台播出与制作 |
GCS 通道倒换 | GCS 3x2x1 422 MP | 3 进 1 出 AES，RS422，1U | 广播电台主备倒换 |
GMS 监听 | GMS 2180 MADI | MADI 64 通道，2×10 W 扬声器，2U | 广电监听 |
GKV 跳闸矩阵 | GKV 20x60 621 AM ELDP | 60x20，250 VDC ±20%，6U | 发电厂 |
GFPE 分析仪 | GFPE 2020 | 模拟/E1/VoIP，4U 便携，9.2 kg | 空中交通管制 |
HPL 面板 | HPL SN EN 438 | 耐热 180 ℃，最大 600x1200 mm | 轨道车辆、一般工业 |
Ghielmetti Solutions AG 位于瑞士 Biberist Industriestrasse 6，1912 年以 GHIELMETTI & Cie 名义在伯尔尼创立，1924 年迁至索洛图恩，1936 年改组为股份公司 Ghielmetti AG，1971 年建成 Biberist 工厂，2021 年 10 月由原任**员工重组为 Ghielmetti Solutions AG；德国市场销售处设在柏林以南的 Luckenwalde，另以全球代理与分销伙伴网络覆盖各国市场。插配板类产品的接触结构为 Double-Gold-Contacts 双金触点，自清洁、免维护，面板标签可选背光形式。
上海胤旭机电设备股份有限公司作为「GHIELMETTI」的 Distributor & Purchasing Service，所供「GHIELMETTI」产品均来自「GHIELMETTI」原厂原装进口、经正式报关入境。上海胤旭机电设备股份有限公司专注进口MRO工业备件一体化供应，搭建连通中国与欧美工业制造的稳定供应链桥梁，整合了全球一万多工业品牌资源，依托德国海外采购办事处直接对接工厂，省去了多层中间商，既能严控原装正品的品质，又能保障交付周期，一站式解决工厂运维、产线抢修、设备改造的全部备件采购难题，是制造业值得长期信赖的进口MRO供应商。
GHIELMETTI 总部位于瑞，1912 年由 Franz Ghielmetti 与 Emil Zbinden 在伯尔尼以 GHIELMETTI & Cie 名义创立，起初生产时间开关，1971 年建成 Biberist 工厂，2021 年由原任**员工重组为 Ghielmetti Solutions AG 并恢复插配板与矩阵板生产。品牌现下设音视频产品、工业产品与 HPL 定制...
