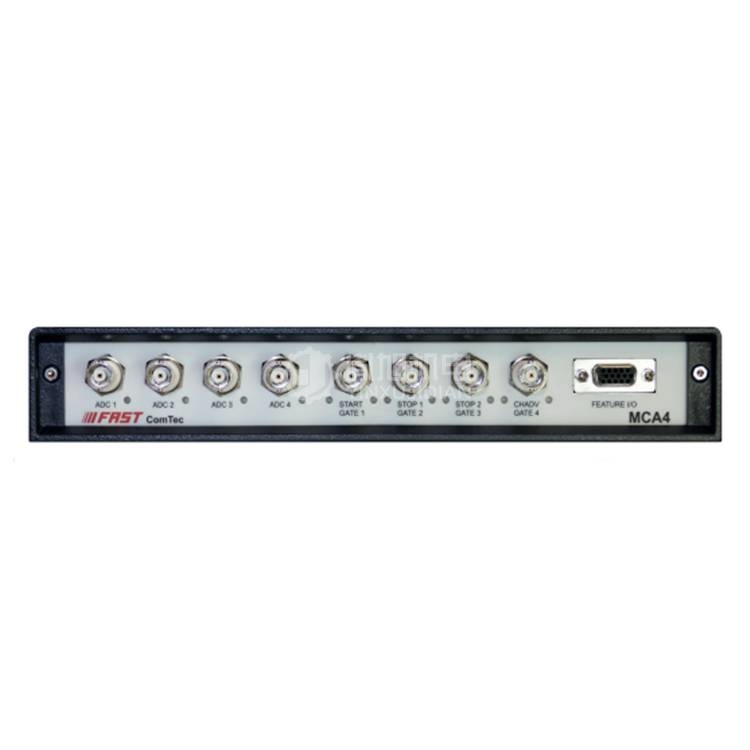

FASTCOMTEC MCA4系列 - FASTCOMTEC多通道分析仪MCA4系列

品牌：FASTCOMTEC

型号：MCA4系列

FASTCOMTEC MCA4系列 - FASTCOMTEC多通道分析仪MCA4系列 产品介绍

MCA4系列是USB2.0连接、软件控制的多通道分析仪系列。该设计能够在多达4个通道上转换传入的模拟脉冲（PHA模式），几乎没有转换引起的死区时间。可以使用针对不同输入脉冲形式和整形时间优化的不同拟合算法来执行脉冲高度分析。PHA数据通过USB接口以列表模式传输，至多每个输入的速率>1M事件/秒。四个连续每8ns采样的16位ADC具有非凡的稳定性，可为PHA模式实现32k分辨率。同时使用示波器(Scope)模式以及快速傅里叶变换(FFT)和软件脉冲高度分析的可用性允许轻松设置和评估实验。

在MCS模式下，内部存储器用于累积多达1600万个分箱的光谱。自动顺序模式允许采集多达65536个顺序光谱——每个光谱都有可预设的扫描次数——每个循环之间没有死区时间或与外部信号同步。1个输入通道的min驻留时间为30ns，2个通道的min驻留时间为50ns，并且可以以10ns的步长设置，至多781小时。max计数率为400MHz。

一个8位数字I/O端口提供控制外部设备或对额外的外部信号作出反应。它可用于以2.5微秒采样的标记位。

FASTCOMTEC MCA4系列 - FASTCOMTEC多通道分析仪MCA4系列 性能特点

完整的多功能MCA数据采集系统

4个板载125MHz采样，几乎无死区时间的脉冲高度分析16位ADC

>每个通道每秒1MPHA事件

ADC分辨率32k/16k(64k)，可选2k、4k、8k

4个ADC缓冲存储器允许存储多达8个模拟脉冲（取决于脉冲宽度），每个脉冲提供几乎无死区时间的数据采集

几种优化的脉冲高度分析拟合算法（绝对max值，高斯脉冲，平顶脉冲，未来种类可选）

ADC输入范围可切换（0...+10V或±5V）（可选0...+8V或±4V范围）

GATE输入和SCA输出

由于可以同时采集SCOPE、FFT、PHA数据，因此实验设置简单

用于增益和零稳定的数字稳定器

MCS模式提供两个带可编程（快/慢NIM、上升/下降沿）鉴别器的输入

8位数字I/O线

8个数字I/O端口可用作以2.5微秒采样的TAG输入

4路单通道分析仪(SCA)输出，软件可编程用于多个SYNC信号

GO-LINE与其他FAST产品兼容

提供各种配置、选项和可现场升级的固件

1毫秒实时时钟(RTC)标记标准

每个ADC可选8nsRTC

双参数符合模式可选

四种参数重合模式，包括可选的列表文件回放

FASTCOMTEC MCA4系列 - FASTCOMTEC多通道分析仪MCA4系列 技术参数

PHA(SVA)模式：

ADC： 4x125MHz连续采样，软件可编程ULD、LLD和阈值

ADC输入： 4xBNC，ZIN >1kΩ，0...+10V/±5V范围（0...+8V/±4V可选）

GATE输入： 4xBNC，ZIN =50Ω或4.7kΩ上拉(+3.3V)或下拉，(TTL)，门模式下的重合或反重合，用作SVA的采样输入时+/-边沿敏感

存储器：32kADC样本缓冲存储器（至多可分为8段），用于几乎无死区时间的脉冲高度分析（每个输入）

时间标签：每个输入脉冲标记有1ms或具有8ns时间分辨率的RTC（选项）

实时/事件计数器： 1毫秒分辨率，可预设，每个输入通道一个

8位数字I/O线：外部控制/样品转换器、状态

TAG输入：8个数字I/O端口可用作以2.5微秒采样的TAG输入。

MCS模式：

MCS输入： START、STOP1&2、ChannelAdvanceMCS输入：4xBNC、ZIN =50Ω或ZIN =4.7kΩ上拉(+3.3V)或下拉、快速NIM(-300mV)或慢速NIM/TTL(+1.3V)阈值，max400MHz

驻留时间模式：软件可选择内部或外部通道提前

驻留时间/bin：1输入为30ns，2输入为50ns...781h可按10ns的步长设置。(2^48x10纳秒)

时间仓之间的死区时间：零

扫描结束死区时间： 10ns

频谱长度：高达16M时间段

扫描计数器： 48位，可预置

顺序模式： 1...65536个光谱，每个周期之间无死区时间或与外部信号同步
