PRODUAL TRC-3A系列 - PRODUAL控制器TRC-3A系列

品牌：PRODUAL

型号：TRC-3A系列

PRODUAL TRC-3A系列 - PRODUAL控制器TRC-3A系列 产品介绍

TRC-3A系列控制器专为房间空间的气候控制而设计，具有细线3.5英寸彩色触摸屏界面。控制器具有多达两个加热和冷却温度控制阶段、风扇速度控制、可选的CO2水平和湿度控制。这些装置可用于各种气候控制应用风机盘管、冷冻天花板和区域加热/冷却系统。TRC-3A控制器具有3个模拟0-10V输出、两个外部传感器输入和一个数字输入。控制器提供PI-控制以实现准确的能源效率。这些设备可用于ModbusRTU和BACnetMS/TP通信。

PRODUAL TRC-3A系列 - PRODUAL控制器TRC-3A系列 技术参数

电源：24Vac/dc(22...28V)<80mA

内部温度测量

范围：0...50°C(32...122°F)

精度（25°C/77°F）：±0.5°C(0.9°F)

CO2测量（CO2型号）

范围：0...5000ppm

精度(25°C/77°F)：±50ppm+3%从读数

校准：自动

预热时间：<20秒

非线性：<1%FS

时间常数：2分钟

湿度测量（RH型号）

范围：0…100%rH

精度(25°C/77°F)：±2%rH(20...80%rH)

输出：3x0...10Vdc，<5mA

输入

模拟输入：2个外部NTC10传感器（RI1和RI2）。电阻输入也可以作为潜在的自由触点。

AI选项：2x0..10Vdc输入（替代RI1和RI2）。

数字输入：1x数字输入，无电位接触，阻抗<1kΩ

通讯（MOD型号）：ModbusRTU

总线速度：9600*/19200/38400/57600/76800bit/s

奇偶校验：无*/奇/偶

停止位：1或2

网络规模：每段至多63台设备

通讯（BAC型号）：BACnetMS/TP

总线速度：9600*/19200/38400/57600/76800bit/s

奇偶校验；无*/奇数/偶数

停止位：1或2

网络规模：每段至多63台设备

显示屏：3.5"背光触摸屏，320x480像素，255K色

运行条件

温度：0...50°C(32...122°F)

湿度：0...95%rH（非冷凝）

储藏条件

温度：-30...70°C(-22...158°F)

湿度：0...95%rH（非冷凝）

接线端子（电源和模拟输出）

线材类型：实心线和绞线

线径：实心：0.05...2.5mm2，绞合：0.05...1.50mm

2/14...30AWG(UL)

上升夹尺寸：2.5x2.2mm

接线端子（通讯和输入）：倾斜端子

线材类型：实心线和绞线

线径：0.05...1.5mm2/14...30AWG(UL)

上升夹尺寸：2.5x1.9mm

外壳

防护等级：IP20

材质：聚碳酸酯塑料，自熄

安装：在嵌入式安装盒上（60mm孔距）

尺寸（宽x高x深）：88x112x43毫米

重量：220克

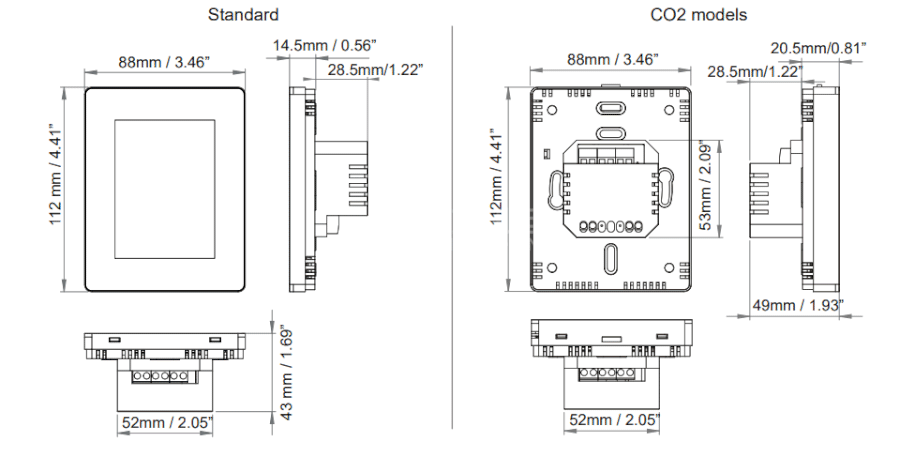

产品尺寸
