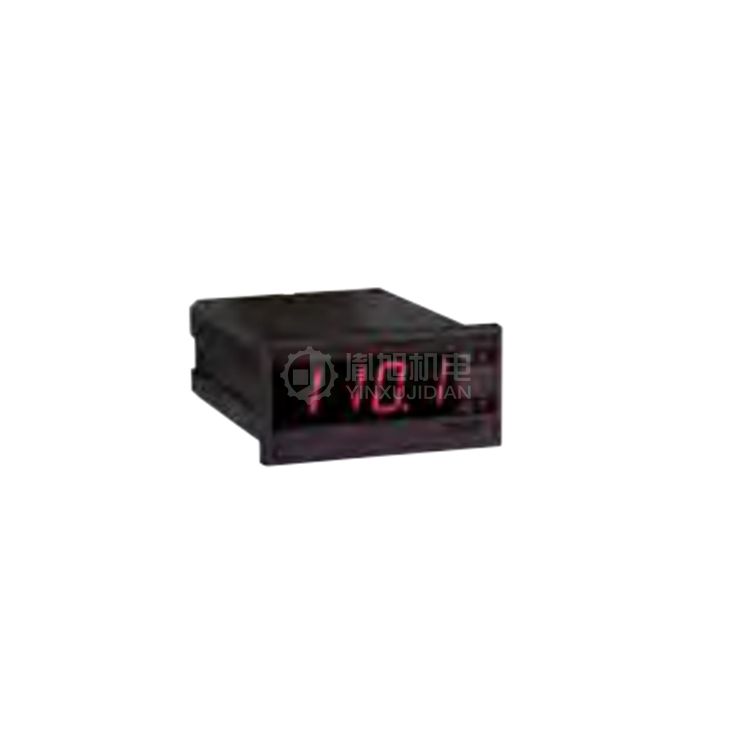

IME数字指示器DGP 36 P2K

品牌：IME

型号：DGP 36 P2K

IME数字指示器DGP 36 P2K产品介绍

DGP 36 P2K是一款高品质的数字指示器。

IME数字指示器DGP 36 P2K性能特点

交流或直流电压500V的可编程输入，自动缩放显示，分辨率为0.1V至200V，200V以上为1V。 交流或直流10A可编程输入，分辨率为0.01A。 网络频率为10…100Hz或380…420Hz的可编程输入，分辨率分别为0,1Hz或1Hz。 VT交流电压可编程输入，辅助100-10-115-120V，23可选VT主显示器（230/300/400/500/600/660/690/800/1000V-3/3,3/5/5/5/6/6/10/11/13,8/15/20/22/30kV）。 来自CT的交流可编程输入，辅助1-5A，33可选CT主显示器（5/10/15/20/25/30/40/50/60/75/80/100/120/125/150/160/200/250/300/400/500/600/750/800/1000/1200/1250/1500/1600/2000A-2.5/3/4kA）。 间接交流或直流电压的可编程输入，50至500V之间的任何值，可编程相应显示（max指示1999）。 间接交流或直流电流的可编程输入，1至10A之间的任何值，可编程相应显示（max指示1999）。

IME数字指示器DGP 36 P2K技术参数

显示器

显示器类型：7段，红色LED 数字高度：14mm 显示点数：2.000（3?位） max显示：-1999…1999 工程单位：用户自定义（不干胶标签） 极性指示：自动 精度（指满刻度）：±0,1%+1位

输入

连接：直接或通过CT/VT 波形：连续或对称、失真正弦、部分SCR、方形 额定电压Un:500V 额定电流In：10A-5A-1A 测量范围：10…600V-50mA。。。12A-0,1…6A-0,02…1,2A

10…100Hz–380…420Hz

连续过载：1.2Un-1.2In 瞬时过载：2Un/5s-2UI/5s 电压降：≤0,25V（10A） 工作电压：50…500V 测量：真实RMS值

辅助电源

额定值Uaux-ac:115V-230V-20…60V 公差：103…126V（辅助115V）-207…253V（辅助230V）-（辅助20…60V） 额定频率：50Hz 工作频率：47…63Hz 额定负载：≤4VA（253V） 额定值Uaux-dc:20…150V 额定负载：≤3W

环境条件

标称温度范围：-5…55°C 储存和运输的范围：-40…70°C 适合热带气候是的 max功耗：≤3.6W*

机械特性

嵌入式安装面板切口：68x33mm 前框架：72x36mm（IP54为75x39mm） 深度：108mm 连接：faston 6,3x0,8mm 外壳材料：自熄聚碳酸酯 防护等级（EN/IEC 60529）：IP50（前框架）IP20（端子） 选项：IP54（带套件）
