TetraTec 控制器：TetraTec S320 带有32位流点信号处理器

带有32位流点信号处理器的TetraTec S320 控制器是测量系统的通用测量和计算单元。通用且可自由编程的评估单元非常适合各种测量值的采集、控制和数据记录。它不仅可以用于层流元件或其他压差方法的流量测量、压力控制或泄漏测试。在需要对模数转换进行高信号分辨率的精确和快速测量的地方，它能够通过其至关重要的模块化和灵活性来展示其极高的强度。

可自由编程，包括 24 位模数转换!

TetraTec S320 控制器是一款可自由编程的控制器，采用前面板外壳，具有RS232、RS485和TCP/IP以太网接口。现代闪存可保存程序、数据和系统例程。

板载实时时钟和电池缓冲数据存储器。

薄膜前板包括三个 6 位 LED 显示屏和另外三个 4 位文本显示屏。输入可由五个膜键进行。基本单元提供 24 伏电压，包括八个数字输入和输出，默认情况下具有 24 伏电平，便于与 PLC 通信或用于切换磁阀、接触器或类似设备。

TetraTec S320 控制器概述和接口：

面板安装外壳 DIN IEC 61554

面板开孔： 92 x 92 mm

带插头的安装深度约为 185 mm

32 位流点信号处理器 TMS320C32,50 MHz

缓存 RAM 2 MB，FlashRom 4 MB

集成实时时钟

1 x 电源 24 VDC，可选 12 VDC

5 x 插槽插槽卡

8 x 数字输入 24 V

8 x 数字输出 24 V

1 个 RS232

2 个 RS485

1 x 编程接口

1 x 网络

TetraTec S320 控制器技术数据：

外壳：DIN IEC 61554 面板安装外壳

正面尺寸：96 x 96 毫米

面板开孔：92 x 92 毫米

集会：从正面

不带插头的总长度：约 165 mm

投影前框：约 8 mm

带插头的安装深度：约 185 mm

紧 固：带两个后侧固定钩

供应：18 - 28 伏直流电

功耗：约 8 瓦加功率数字输出

极性保护：Transil 二极管 33 伏

过压保护：Transil 二极管 33 伏

潜在基准电源：设备均无，必须由电源提供

电位参考 E/A 数字：电源电压

设备的潜在参考接地：通过插头PE连接到保护导体

潜在基准电源：设备或 PE 的接地

电位基准 E/A 模拟：设备或 PE 的接地

容量数字输出：24 V 正开关，每通道最大 500 mA 连续电流，短路保护(限流器典型值 1500 mA)，可抵御高达 5 mJ 的感性负载

电流消耗数字输入：24 V，正开关，约 5 mA

工作温度：0 °C 至 45 °C

插槽卡的最大数量：5(插槽 0 至插槽 4)

按键数量：5(F1、F2、F3、上、下)

七段显示器数量：3、各6位

文本显示数量：3、各4位

RS232接口：1 (Ser 0)，DSUB 9 极插座

RS485接口：2(Ser 1 和 Ser 2)，FCC68 4 极插座

网络：以太网接口

硬件：看门狗

链接到 PC 连接：FCC68 6芯插座，(RS232)

处理器：32 位流点信号处理器 TI TMS320C32,50 MHz

主内存：2 MB 缓存 RAM，无等待状态

FlashRom的：4 MByte(操作系统、应用程序和数据)

实时时钟：综合

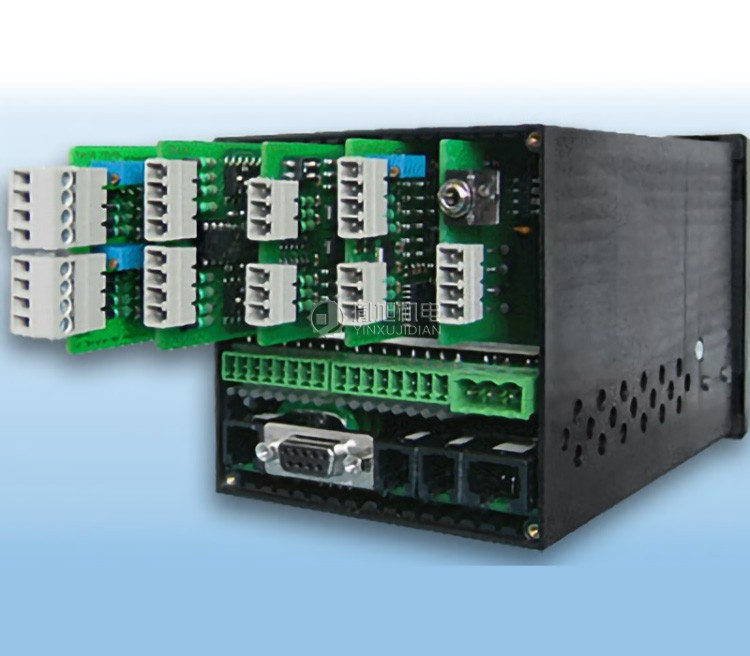

TetraTec S320 控制器插槽卡可用于测量电流、电压、压力、功率、角度、频率等，以及模拟信号、数字值的输出或数字输入和输出的扩展。

TetraTec S320 控制器通过可更换的插槽卡适应任务。通常，技术上常见的所有传感器都可以直接连接，也可以提供。通常不需要额外的信号转换器或适配器来供应饲料。

TetraTec S320插槽卡：

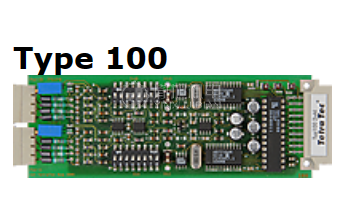

S320 – 100 型：2 x 模拟输入

S320 – 200 型：2 x 模拟输出

S320 – 310 型：1 x 模拟输入，1 x 模拟输出

S320 – 400 型：RS485 扩展

S320 – 510 型：2 x 输入用于频率测量

S320 – 520 型：2 x 输出，用于产生脉冲

TetraTec S320 控制器可通过插槽卡类型 400 进行扩展，以获得更多数字输入和数字输出。为此，有许多数字输入和输出模块，如 19 英寸后侧和帽轨模块。

插槽卡和模块之间的连接由屏蔽的双线电缆提供，**是双绞线。总线段的总长度可达 1000 米，具体取决于电缆类型。数据传输由RS485接口在硬件端提供。模块和总线卡上的微控制器执行用户易于理解的软件协议。

合适的配件让工作更轻松!选择范围从用于快速调试的电源组到电缆、插头和诊断适配器。连接适配器也可用于 RS485 现场总线的接线。

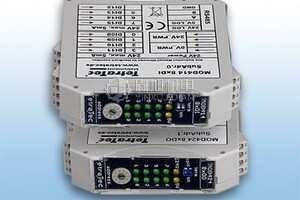

TetraTec S320扩展模块：

S320 – MOD 412 扩展 16xDE 19

S320 – MOD 414 扩展 8xDE

S320 – MOD 422 扩展 16xDA 19

S320 – MOD 424 延长 8xDA

S320 – MOD 432 扩展 8xDE+8xDA 19
