SIGNALCRAFT总线控制器SC4420 SIGNALCRAFT SC4420

品牌：SIGNALCRAFT

型号：SC4420

SIGNALCRAFT总线控制器SC4420 SIGNALCRAFT SC4420 产品介绍

SC4420 是 Scout 系列的第三代器件。它被设计成与 SC4415 兼容、形式和功能。Scout 是市场上高性能的 MIPI 控制器。与其他基于 USB 的串行总线加密狗不同 Scout 产品专为高速测试和控制应用而设计。SC4420 围绕 FPGA 构建 确保所有时序和控制功能都是确定性的。该器件针对需要在数百万个测试序列上可靠运行的验证台和大批量生产测试应用。

Scout SC4420 代表了 Scout 产品线的下一代产品。它结合了增强的功能 并具有在单主模式下支持 MIPI-RFFE、MIPI-I3C、MIPI-SPMI、I2C 和 SPI 协议的选项。

测试接口包含串行总线、GPIO 和触发功能。该接口连接器提供了灵活性、多种互连布线选项 并有助于大限度地减少噪声耦合。接口电压 (VIO) 是软件可选的。对于非标准接口电压 Scout 可以配置为接受外部电压参考。几个触发命令缓冲区为高速测试和验证应用程序提供脚本功能。触发模式包括内部（软件命令）和外部选项（通过 GPIO 或触发输入）。

Scout 通过 USB 将自身实例化为标准 COM 端口。该装置支持使用终端仿真器进行手动操作 或通过任何编程语言支持在 ATE 环境中进行全自动控制。

SIGNALCRAFT总线控制器SC4420 SIGNALCRAFT SC4420 性能特点

USB 转串行总线控制器提供确定性串行通信

与 SC4415 的配合、形式和功能兼容

支持 MIPI-SPMI V1.0 和0、MIPI-I3C V1.0（带 Legary I2C）和 MIPI-RFFE V3.0 以及 SPI

支持 100 kHz 至 60 MHz 的软件可选时钟速率（取决于模式）

几种触发方式

软件触发

外部 SMA 输入

外部 GPIO 输入

8 通用 I/O (GPIO)

专为大批量生产环境而设计

现场可升级

宽工作温度范围（0 °C 至 70 °C）

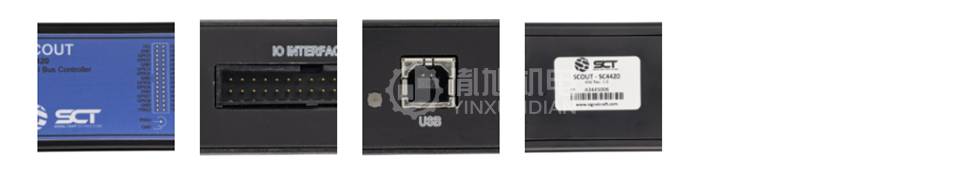

产品结构与细节

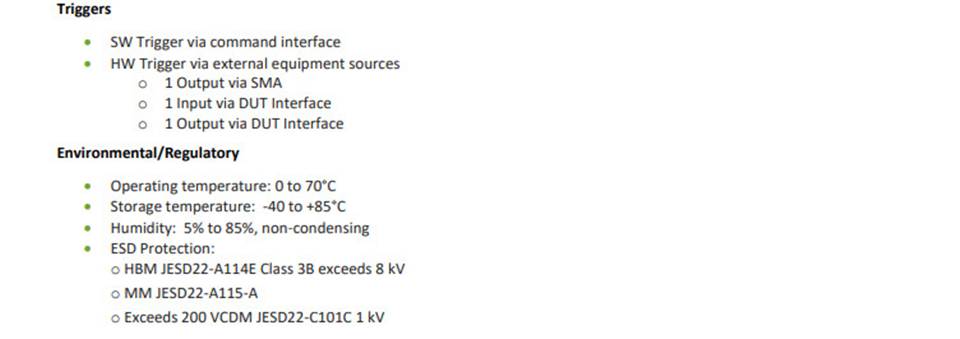

SIGNALCRAFT总线控制器SC4420 SIGNALCRAFT SC4420 技术参数
