WOODWARD 8200-1311 505XT 数字调速器

Woodward 8200-1311 505XT系列

AC/DC，抽气/入气，标准;

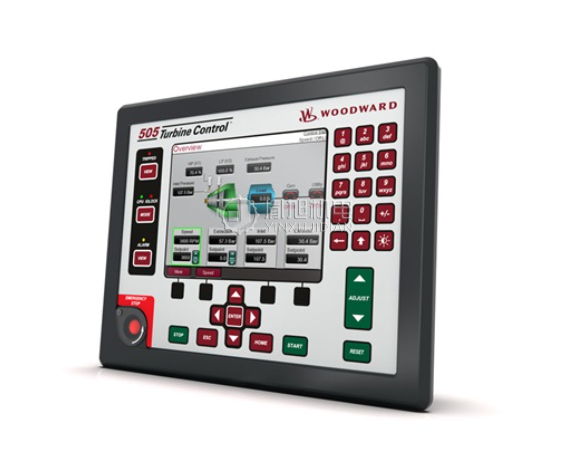

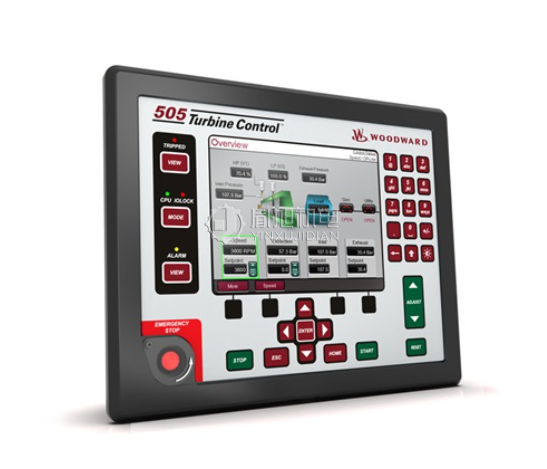

Woodward 505D 前面板安装在用户可配置的蒸汽轮机数字调速器控制中，用于抽气和进气，具有集成多语言界面 HMI 屏幕。新的 505D 建立在强大可靠的标准制定 505 平台之上，该平台现已在全球范围内受到信赖，具有扩展的通信协议、智能/自适应控制算法以及具有数据记录和 RemoteView 监控和控制功能的高级服务工具。此型号是高压 88-264 Vac 或 90-150 Vdc 电源输入，额定值为 1 类 2 类标准位置。

Woodward 8200-1311 505XT特性和功能：

集成图形前面板HMI屏幕

包括中文在内的多语言屏幕，便于操作员使用、诊断和控制

大屏幕允许轻松导航和图标视图参数和性能

操作员和工程师可在本地查看实时趋势

图形蒸汽图，带有用于提取和进入的当前操作点视图

可配置的标签名称，可轻松识别连接

内部“涡轮模拟器”，用于系统更改前的离线培训和高级测试

Woodward 8200-1311 505XT通信：

以太网通信，用于连接工厂 DCS、维修工具和 RemoteView 操作员控制面板

分布式 I/O (LinkNet-HT) 支持对其他涡轮机组设备启动和控制的扩展控制

用于伍德沃德 VariStroke 执行器和 DSLC-II 电源管理网络的 CANOpen 执行器连接

智能/自适应控制算法

下一代高级负载抑制性能

3 个临界速度规避带

反向旋转感应和报警

OptiTune 自适应 PID 技术，可优化涡轮机性能设置

加速 PID 可限制超冲，实现稳定高效的工厂启动

高速数据记录，监测涡轮机运行和应力，包括运行时间和首次跳闸信息

用于保护和控制的振动监测(传感器套件 8928-7482)

改进的服务/用户工具

符合网络要求的启用密码的登录

RemoteView (8928-5311) 程序支持从远程工作站或移动设备进行虚拟监视和控制

控制助手服务工具可轻松配置、保存、比较和查看设置和数据日志

对现有 505 传统蒸汽轮机调速器控制装置进行直接升级，项目编号为 9907-165 或 9907-166。

使用旧 505E 到新的 505XT 改造接线套件 5404-1801。
