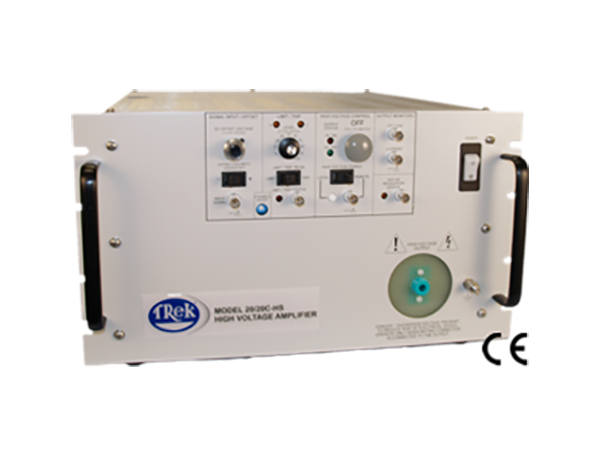

TREK 放大器 Model 20/20C-H

TREK 放大器 Model 20/20C-HS 高速高压功率放大器 用于工业和研究应用

TREK  Model 20 / 20C-HS是一款用于工业和研究应用的直流稳定，高速，高压功率放大器。它采用全固态设计，具有高压摆率，宽带宽和低噪声操作。四象限有源输出级在整个输出电压范围内吸收或提供电流至无功或电阻负载。这种类型的输出对于实现高电容或无功负载等各种负载所要求的精确输出响应和高压摆率至关重要。它配置为非反相放大器。

（其他型号：Model 821HH Infinitron，Model 10/40A-HS，Model 158A，Model 646，Model 1100TN，Model 50/12，Model 820，Model 10/10B-HS，Model 212HS Q/m Test System，Model 2100HF，Model 645，Trek 2200，Model 511/1501 ESD Audit Kit，Model 511，Model 901HS ，Model 950 Nozzle Ionizer）

特点和好处

用于驱动容性负载的四象限输出

闭环系统，精度高

短路保护设备保护

全固态设计，免维护运行

直流稳定，适用于可编程电源应用

低输出噪声，实现超精确输出

符合CE标准（仅限230 VAC）

输出电压：0至±20 kV DC或峰值AC

输出电流：0至±20 mA DC或60 mA峰值AC持续1 ms *

摆率：大于800 V /μsDC

大信号带宽：至大于5.2 kHz（1％失真）

TREK 放大器 Model 20/20C-HS 高速高压功率放大器 用于工业和研究应用

Output Voltage:0 to ±20 kV DC or peak AC

Output Current:0 to ±20 mA DC or 60 mA peak AC for 1 ms*

Slew Rate:Greater than 800 V/µs

Large Signal Bandwidth:DC to greater than 5.2 kHz (1% Distortion)

Model 20/20C-HS Specifications

Output Voltage Range：0 to ±20 kV DC or peak AC

Output Current Range：0 to ±20 mA DC or ±60 mA peak for 1 ms (must not exceed 20 mA rms)

Input Voltage Range 0 to ±10 V DC or peak AC

Input Impedance：25 kW, nominal

DC Voltage Gain：2000 V/V

DC Voltage Gain Accuracy：Better than 0.1% of full scale

DC Offset Voltage：Better than ±2 V

Output Noise：Less than 1.5 V rms*

Slew Rate(10% to 90%, typical)：Greater than 800 V/µs

Large Signal Bandwidth(1% distortion)：DC to greater than 5.2 kHz (The unit will trip when maximum is reached)

Small Signal Bandwidth (-3dB)：DC to greater than 20 kHz

Stability

Drift with Time Less than 50 ppm/hr, noncumulative

Drift with Temp Less than 100 ppm/°C

Ratio：1/2000th of the high-voltage output

DC Accuracy：Better than 0.1% of full scale

DC Offset Voltage：Less than ±2 mV

Output Noise：Less than 10 mV rms*

Output Impedance：47 W

Ratio：1 V/6 mA

DC Accuracy：Better than 1% of full scale

Offset Voltage：Better than ±10 mV

Output Noise：Less than 30 mV rms*

Bandwidth (-3dB) ：DC to greater than 20 kHz

Output Impedance：47 W

High-Voltage On/Off

Local：Individual push-button switch

Mechanical

Dimensions：279 mm H x 482 mm W 654 mm D (11” H x 19” W x 25.75” D)

Weight：24.9 kg (55 lb)

HV Connector：Caton High Voltage Connector

BNC Connectors：Amplifier Input, Voltage Monitor, Current Monitor,Remote High Voltage ON/OFF, Out of Regulation Status, Fault/Trip Status

Temperature：0°C to 40°C (32°F to 104°F)

Relative Humidity：To 85%, noncondensing

Altitude：To 2000 meters (6561.68 ft.)

Line Voltage：Factory Set for one of two ranges:104 to 127 V AC or 180 to 250 V AC,either at 48 to 63 Hz

AC Line Receptacle：Standard IEC 320 three-prong AC line connector

Power Consumption：1000 VA, maximum

Operators’ Manual PN: 23461

HV Output Cable PN: 43466
