PIEZOSYSTEM JENA压电多层陶瓷执行器（无外壳）N 8S3.5 - PIEZOSYSTEM JENA N 8 S3.5

品牌：PIEZOSYSTEM JENA

型号：N 8/S3.5

PIEZOSYSTEM JENA压电多层陶瓷执行器（无外壳）N 8S3.5 - PIEZOSYSTEM JENA N 8 S3.5 产品介绍

设计

压电执行器N 系列专为工业应用而制造。它们由大量接触的陶瓷盘组成。电极布置在陶瓷盘的两侧。它们由柔性绝缘材料特别屏蔽，可在严苛的要求下具有尽可能高的动态性能。基于它们的设计，它们非常适合轻松集成到特定的客户系统中。特殊设计采用中心钻孔。它们被称为环形执行器。它们主要用于激光腔对准。

绝缘

压电陶瓷由特殊的柔性聚合物绝缘材料覆盖。这种绝缘保证了长期应用的高性能。柔性聚合物涂层材料为 PZT 执行器提供了针对各种恶劣环境的成熟保护。与脆性陶瓷绝缘材料相比，柔性绝缘材料的优点是使用寿命更长。JENA压电系统已通过实验测试了这一优势。结果表明，压电执行器在恶劣条件下已经工作并继续工作了 20 多年。绝缘也适用于低温和真空环境。额外的热缩管绝缘保护陶瓷上的电缆连接点。

安装

在制造过程和使用过程中不要使致动器尖端受到非轴向力是相当重要的。PZT 多层叠堆未预加载。当用于动态应用或具有高加速力的应用时，会施加外部预载荷。标准电缆长度为 100 mm。作为选项，可提供扁平碳化钨或球头端板。请注意，在低温条件 (4 K) 下使用时，只有 10% 的标准运动可用。

PIEZOSYSTEM JENA压电多层陶瓷执行器（无外壳）N 8S3.5 - PIEZOSYSTEM JENA N 8 S3.5 性能特点

不带外壳的 PZT 多层叠堆

无预载

运动高达 123µm

高达 250N/µm 的高刚度

灵活安装

无限分辨率

灵活的环氧树脂绝缘材料，以确保长寿命

选型指南

N 系列 – 圆形尺寸堆叠式执行器

顶底板：圆形陶瓷（Al2O3，直径5mm）

热缩管隔离，总直径小于6mm

N 系列 – 矩形尺寸堆叠式执行器：

堆栈本身的环氧树脂隔离

通过热缩管进行额外隔离（也用于固定电缆）

电缆出口位于堆栈末端下方约 5 毫米处

不带顶板和板的标准版本

进一步的选择：

提供不同的顶部/端板

真空版

低温版本

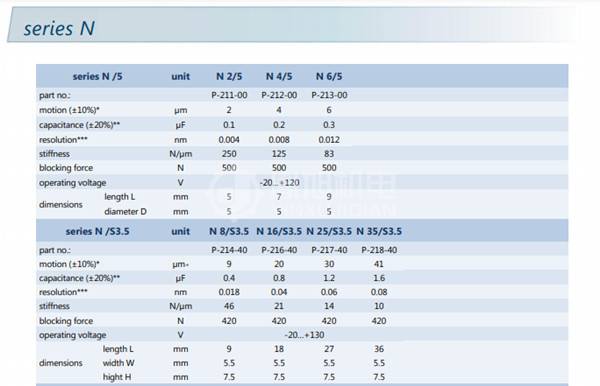

PIEZOSYSTEM JENA压电多层陶瓷执行器（无外壳）N 8S3.5 - PIEZOSYSTEM JENA N 8 S3.5 技术参数

N 系列压电执行器已在纳米计量、半导体、材料科学和扫描应用领域的大量应用中成功工作超过 15 年。
