THORLABS压电惯性驱动器PIAK10 - THORLABS PIAK10

品牌：THORLABS

型号：PIAK10

THORLABS压电惯性驱动器PIAK10 - THORLABS PIAK10 产品介绍

Thorlabs的压电惯性驱动器具有小型尺寸，以紧凑封装提供高分辨线性运动控制和长位移范围。每个驱动器可支持max.2.5 kg(5.51 lbs)的负载，并实现20 nm的典型运动距离，无回弹。通过KIM001或KIM101控制器，步长的调节度可达30%，可达约max.30 nm。但是，由于开环设计、迟滞和应用条件，实际的步长可能有20%的差异。如要消除这种变动，需要使用一个外部反馈系统。他们还提供真空兼容的压电惯性驱动器。

这些驱动器在静止且没有供电到压电器件时会自主锁定，因此非常适用于需要纳米级分辨率和长期对准稳定性的“设置且保持”应用。只要压电装置没有主动平移螺丝，可随时使用位于后方的手拧螺丝或用5/64英寸(2 mm)六角扳手进行手动调节。

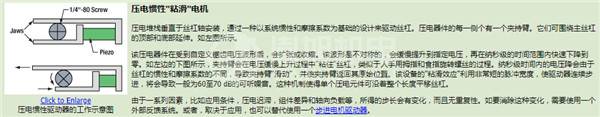

这些驱动器通过一个10 mm(0.39英寸)长的分立式压电陶瓷堆栈驱动，可在3.5 mm/min的速度下运转。下面详细描述的压电电机的设计将会在平移过程中使丝杠的端部旋转。

THORLABS压电惯性驱动器PIAK10 - THORLABS PIAK10 性能特点

小型设计5 mm x 17.0 mm(宽 x 高)

20 nm的典型步长

通过位于后方的手拧螺丝手动调节

工作电压125 V

PIAK10：1/4"-80安装螺纹，兼容光学调整架

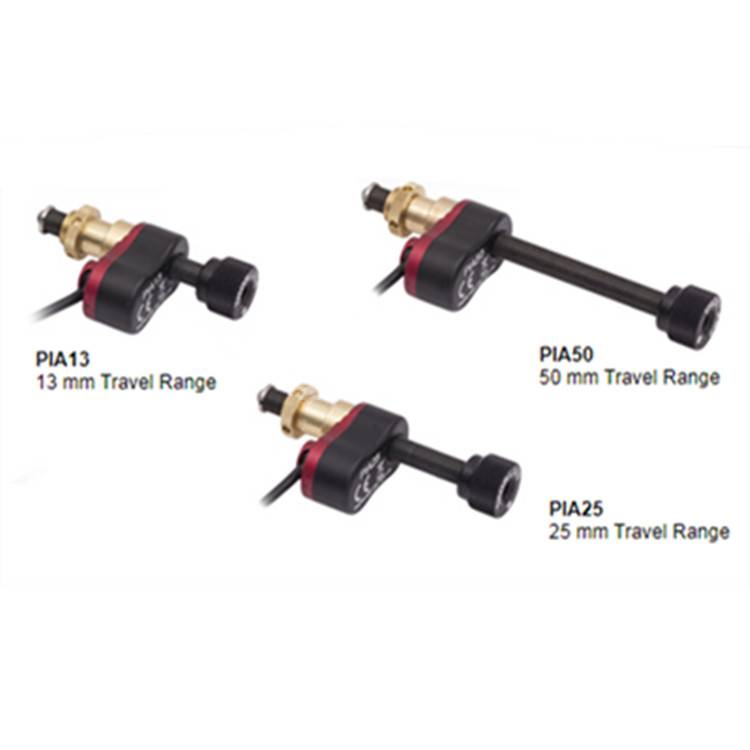

PIA13、PIA25和PIA50：Ø3/8英寸安装套筒，兼容位移台

非常适用于需要以高分辨率进行相对定位的“设置且保持”应用

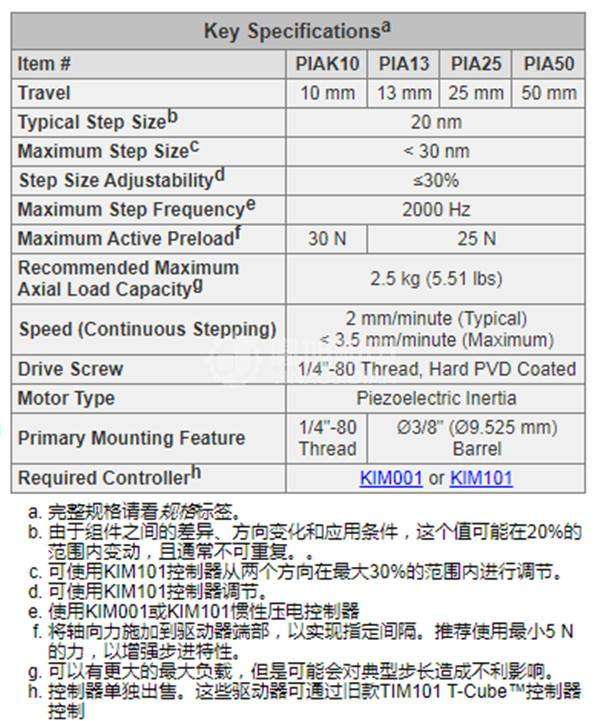

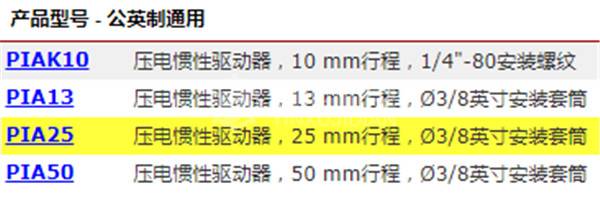

选型指南

可选功能与配件

安装选项

PIAK10驱动器具有1/4"-80套筒，兼容1/4"-80螺纹光学调整架。其它三个驱动器具有一个Ø3/8英寸(Ø9.5 mm)安装筒，可以安装在具有Ø3/8英寸安装夹具的位移台中。

需要的控制器

操作他们的压电惯性驱动器需要下方的KIM001或KIM101控制器；这些驱动器不能使用标准压电控制器进行操作。这些驱动器具有一个内部自定义锯齿电压信号发生器，能够在85 V - 125 V的范围内发送振幅可控的亚毫秒脉冲(步进)。每个驱动器都包含一根1.0米长的电缆；1.5米SMC延长电缆(# PAA101)和公头转公头SMC转接器(# T5026)也有提供。请注意，由于控制电缆存在电容，它的总长度不应超过2.5米。
