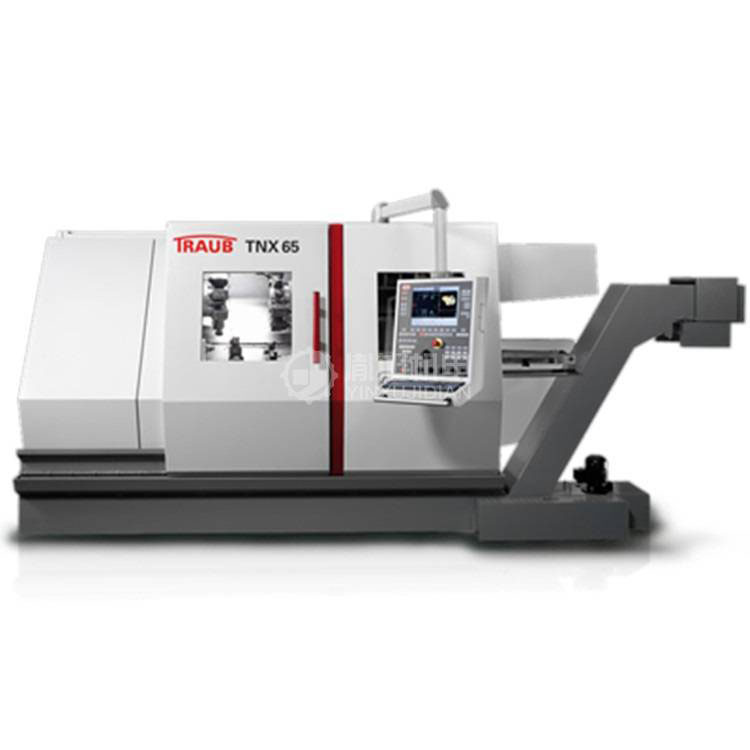

IWN Traub TNX65 - IWNCNC车削加工中心Traub TNX65

品牌：IWN

型号：Traub TNX65

FUTURE TECH

IWN Traub TNX65 - IWNCNC车削加工中心Traub TNX65 产品介绍

在他们的多功能车床上，他们可以可靠地制造具有µ级精度的复杂和高精度零件。他们可以使用直径约为4至200 mm的材料，如自由加工钢、表面硬化钢和高度回火钢以及铝。批量生产批次在100至500000个单位之间。

IWN Traub TNX65 - IWNCNC车削加工中心Traub TNX65 性能特点

使用多达4个刀架同时进行独立加工

四重功能对称，即4个具有独立Y轴的相同回转炮塔，具有相同的换刀空间和相同数量的刀具工位

将刀架自由分配到两个主轴

通过主主轴和副主轴上的强大驱动实现更好的切割功率

所有刀架上的强大刀具驱动，可实现完全切割

刀架定位消除了轴向刀具的耗时调整

宽敞且可自由进入的工作区

IWN Traub TNX65 - IWNCNC车削加工中心Traub TNX65 技术参数

主轴、副轴

钢筋承载力：65 mm

卡盘直径：175 mm

速度：max.5000 min^-1

40%时的功率：24 kW

40%时的扭矩：192 Nm

C轴分辨率：0.001度

复合滑轨1、2、3、4

滑动行程X，快速移动：175/20 mm / m/min

滑动行程Y，快速移动：± 40 / 20 mm / m/min

滑动行程Z，快速移动：650/40 mm / m/min

刀架1、2、3、4

站数量：10

速度：max.6000 min^-1

功率：max.5.5 kW

扭矩：max.17.5 Nm

电机铣削主轴

工具夹持器：HSK-A40

站数量：80/120

速度：max.12000 min^-1

功率：max.5.5 kW

扭矩：max.35.4 Nm

滑动行程X，快速移动：340/30 mm / m/min

滑动行程Y，快速移动：± 40 / 15 mm / m/min

滑动行程Z，快速移动：650/60 mm / m/min

B轴旋转角度：± 95

尺寸、重量、连接功率

重量：约10000 kg

连接电源：85 kW
