Gardner Denver螺旋式鼓风机CycloBlower

 Gardner Denver螺旋式鼓风机CycloBlower:CycloBlower- 工业系列螺旋鼓风机/真空泵  Gardner Denver CycloBlower螺旋鼓风机。螺旋式鼓风机以其独有的螺旋状转子而得名。CycloBlower 是市场上唯一的螺旋鼓风机/真空泵。螺旋转子的运转实现了无与伦比的效率和低波动空气输送。

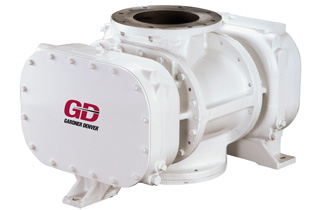

Gardner Denver鼓风机：高效节能的螺旋式鼓风机CycloBlower是一种紧凑型、旋转叶片式鼓风机。两个螺旋式转子的啮合通过定时齿轮同步，以提供一定量的压缩空气，从而达到最大效率和气流低脉冲。

工作原理

压缩通过主转子(2叶片)和从转子(4槽)在机壳内啮合来完成。定时齿轮保持紧密的转子间隙。转子不会相互接触或者碰撞机壳和墙板，压缩舱内不需要润滑，以确保无油空气传输。

结构

1. 机壳为整体铸件，带有法兰连接入口以及排放口。

2. 转子为球墨铸铁，带有集成轴。转子为动态平衡，无振动运行。定时齿轮为合金钢，经过滚铣和磨削，提高运行平稳和降低噪音。

3. 主从转子由两组重负荷角接触球轴承定位，角接触球轴承采用背靠背的安装方式，提高轴承的倾覆力矩。

4. 齿轮端的每个转子轴上所使用的一个径向轴承，作为浮动轴承。

5. 所有齿轮和轴承采用飞溅式油润滑。

6. 标准结构为顶部入口，底部出口。

Gardner Denver鼓风机典型机组的配置如下：

1.入口过滤器或过滤式消音器

2.弹性接头(入口)

3.联轴器

4.V型皮带传动

5.止回阀

6.减压阀、真空或压力

7.出口消音器

8.底座

9.弹性接头(出口)

10.温度或压力停机开关

11.压力表或(真空表)

特点

1.超高压力可达1.4bar，从而节省更多能源消耗，降低成本

2.设计流量在60m3/h ~10200 m3/h，能适应不同的应用要求

3.干净的无油的空气和气体的传输

4.高生产效力

5.重量轻

6.安装灵活、简易，占据空间小

7.高质量的备件和加工材料

9.动平衡转子保证了安静、安全的工作状态

Gardner Denver鼓风机工业应用

1.工业工艺

气体收集

空气助燃

气体干燥

炭黑收集

煤焦化

真空系统

物料输送

2.水处理

养殖工艺

市政和工业污水处理

通风

反冲洗

3.物料处理

真空收集

真空清扫

物料输送

技术参数

压力流量特征

流量：在60m3/h ~10200 m3/h

压力：300~1400mbar

真空：400mbar
