2025-03-24

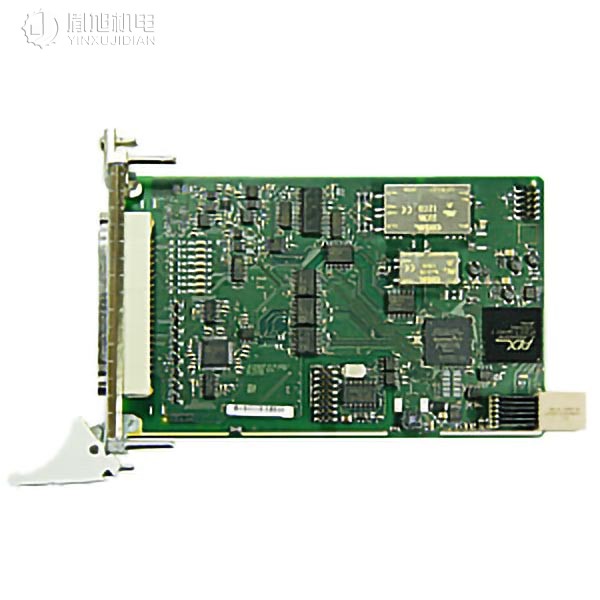

ADDI-DATA CompactPCI 串行模拟 I/O 卡 CPCIs-3121 具有 16 个 SE/8 差分输入、16 位、8/4 模拟输出(16 位)和 8 个数字 I/O(24 V)。该卡特别适用于工业过程控制、测量技术和监控中的应用，例如用于多通道数据采集、化学过程控制、传感器数据采集、恶劣工业环境中的电流测量等。
描述
ADDI-DATA CPCIs-3121 DAQ CPCIs卡特征
模拟输入：
16 个单端 / 8 个差分输入
16 位分辨率
光隔离 500 V
吞吐量：100 kHz
输入范围：0-10 V、±10 V、0-5 V、±5 V、0-2 V、±2 V、0-1 V、±1 V、0-20 mA(可选)通过软件为每个通道自由编程
增益 PGA x1、x2、x5、x10 可通过软件为每个通道自由编程
用于模拟数据采集的 DMA
过压保护
输入滤波器：159 kHz
模拟采集：
一个单通道、多个通道、多个通道通过扫描列表
通过循环定时器控制自动采集模拟量
通过扫描列表进行采集：最多 16 个条目，带增益、通道、单极/双极
通过软件、计时器、外部事件触发的采集
触发功能：软件触发或外部触发：模拟采集(单次或序列)通过在数字输入 0 处从 0 V 切换到 24 V 的信号来启动。
中断：单通道结束、多通道结束、
扫描列表结束
模拟输出：
4 或 8 个模拟输出，光隔离 500 V
电压或电流输出
16 位分辨率(0-10 V 为 15 位)
输出电压：±10 V，0-10 V(通过软件)
复位后的输出电压：0 V
每个输出都有自己的接地线(无光隔离)
输出电流 ± 最大 5 mA 电压输出
电流输出：0-20 mA，最小负载 10 Ω，最大负载 560 Ω，20 mA 时
EMI 滤波器
数字
4 个数字输入，包括 1 个可中断输入
4 个数字输出，24 V，光隔离
定时器
2 个定时器，包括 1 个可用作看门狗的定时器
ADDI-DATA CPCIs-3121 DAQ CPCIs卡安全特性
光隔离 500 V 以上
爬行距离 IEC 61010-1
40 V ±过压保护，模拟输入
过压 (±30 V) 和高频 EMI 保护
输入滤波器：159 kHz
PC 电源的噪音中和
ADDI-DATA CPCIs-3121 DAQ CPCIs卡应用
工业过程控制
工业测量和监测
多通道数据采集
化学过程的控制
工厂自动化
采集传感器数据、电流测量
实验室设备、仪器
ADDI-DATA CPCIs-3121 DAQ CPCIs卡软件
标准驱动程序和示例：
Linux的
窗户 (32/64)
根据要求使用 Linux(即 Xenomai)和 Windows(即 RTX)实时
