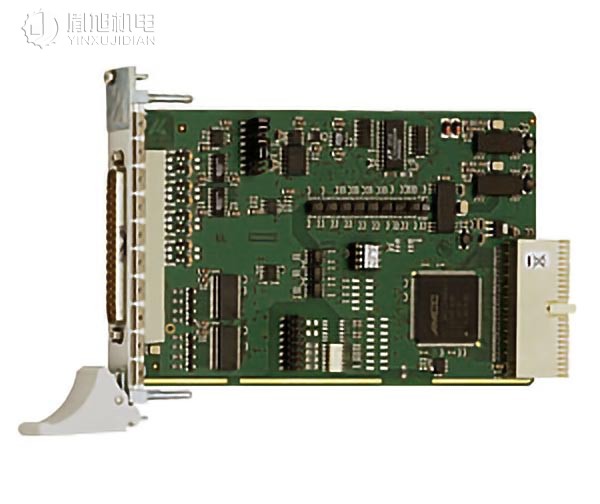

ADDI-DATA CPCI-3120 DAQ CPCI卡 模拟输入输出

　　ADDI-DATA CompactPCI 模拟 I/O 卡 CPCI-3120 具有 16 个 SE/8 差分输入，16 位，吞吐量为 100 kHz。8 个模拟输出具有 14 位分辨率。所有输出线都有短路保护，并配备了 EMI 滤波器。每个输出都有自己的接地线。24 位定时器可用作循环计数器或看门狗。该卡特别适用于工业过程控制、测量技术和监控领域的应用，例如用于多通道数据采集、化学过程控制、传感器数据采集等。

　　新：CPCI-3120 现在可在 -40°C 至 +85°C 的扩展温度范围内运行。

　　描述

ADDI-DATA CPCI-3120 DAQ CPCI卡特征

　　可插入 PXI 系统，但功能受限

　　模拟输入：

　　16 个单端/8 个差分输入或 8 个单端/4 个差分输入

　　16 位分辨率

　　光隔离 500 V

　　吞吐量：100 kHz

　　输入电压：0-10 V、±10 V、0-5 V、±5 V、0-2 V、±2 V、0-1 V、±1 V、0-20 mA(可选)通过软件为每个通道自由编程

　　增益 PGA x1、x2、x5、x10 可通过软件为每个通道自由编程

　　用于模拟数据采集的 PCI DMA

　　过压保护

　　输入滤波器：159 kHz

　　模拟采集：

　　单通道、多通道、多通道通过扫描列表

　　自动。通过循环定时器控制进行模拟采集

　　通过扫描列表进行采集：最多 16 个条目，带增益、通道、单极/双极

　　通过软件、计时器、外部事件触发的采集

　　触发功能：

　　– 软件触发或

　　– 外部触发：模拟采集(单个或序列)通过在数字输入 0 处从 0 V 到 24 V 的信号切换来启动。

　　中断：单通道结束、多通道结束、扫描列表结束

　　模拟输出

　　4 或 8 个模拟输出，光隔离 500 V

　　设置时间 30 μs

　　14 位分辨率(13 位，0-10 V)

　　输出电压：±10 V，0-10 V(通过软件)

　　复位后的输出电压：0 V

　　每个输出都有自己的接地线(无光隔离)

　　驱动器容量：5 mA/500 pF

　　短路保护、EMI 滤波器

　　数字

　　4 位输入，4 位输出， 24 V， 光隔离

　　定时器

　　24 位;作为循环时间计数器或看门狗

ADDI-DATA CPCI-3120 DAQ CPCI卡安全特性

　　光隔离 500 V min

　　爬行距离 IEC 61010-1

　　40 V ±过压保护

　　高频 EMI 保护

　　输入滤波器：159 kHz

　　PC 电源的噪音中和

ADDI-DATA CPCI-3120 DAQ CPCI卡应用

　　工业过程控制

　　工业测量和监测

　　多通道数据采集

　　化学过程的控制

　　工厂自动化

　　采集传感器数据、电流测量、压力数据

　　实验室设备、仪器

ADDI-DATA CPCI-3120 DAQ CPCI卡软件

　　标准驱动程序和示例：

　　Linux

　　Windows(32/64)

　　根据要求使用 Linux(即 Xenomai)和 Windows(即 RTX)实时
