Würges / Wuerges电动振动器的设计和制造符合~的标准，如果按预期使用，可以安全运行。

它们符合EC机械指令2006/42 / EC，电磁兼容指令2004/108 / EC和低压指令2006/95 / EC。

必须阅读并理解所有者公司中参与电动振动器的安装，启动，维护和维修的每个人的说明手册。这同样适用于修改电机的附加说明。

有可能的使用

Würges / Wuerges电动振动器不是独立运行的机器。它们被用作振动机器的驱动器，例如振动输送机槽，输送机管道，筛分机，分级/分拣机和分离式网格。

这些机器使用振动来筛选，传送，移除，压缩和分类或分级。

任何其他用途均被视为不符合预期或滥用。

电动振动器设计用于产生可能具有破坏性的力。

振动机器必须设计用于电动振动器产生的力。

业主负责电动振动器的操作。

熟练的人员资格

安装/组装，启动和维护只能由经过授权和合格的技术人员执行。

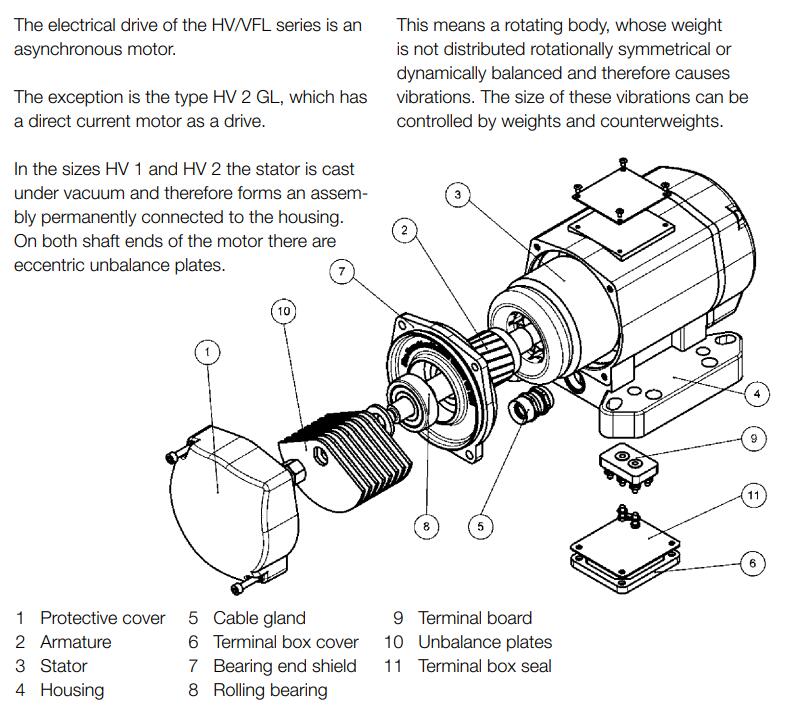

HV / VFL系列的电气驱动是异步电动机。

HV 2 GL型除外，它采用直流电动机作为驱动器。

在HV 1和HV 2的尺寸中，定子在真空下铸造，因此形成~连接到壳体的组件。

在电机的两个轴端都有偏心不平衡板。

这意味着旋转体，其重量不是旋转对称地分布或动态平衡的，因此引起振动。这些振动的大小可以通过重量和配重来控制。

Würges 电动振动器 HV/VFL 振动电机 - Würges / Wuerges

Electric vibrators, standard execution - 50 Hz

Synchronous speed: 3000 min.-1

Model Centrifugal force Working moment N cm kg HV 0,1/2 40 0,08 HV 0,4/2 200 0,40 HV 0,8 400 0,80 HV 1/2 500 1,00 HV 2/2 880 1,85 HV 2/2-2 1320 2,80 HV 2/2-4 1760 3,70 HV 2/2-6 2860 6,00 HV 6/2 3050 6,10 HV 6/2-8 4200 8,40 HV 8/2 4200 8,40 HV 8/2-11 5350 10,70 HV 12/2 6000 12,00 HV 15/2 7500 15,00 HV 15/2-20 10500 21,00 HV 15/2-25 12600 25,00 HV 30/2 16500 32,00 HV 55/2 25000 50,00 HV 65/2 32000 65,00 HV 85/2 43000 86,00 HV 85/2-120 61000 123,00 HV 130/2 63000 130,00

Synchronous speed: 1500 min.-1

Model Centrifugal force Working moment N cm kg HV 1/4 120 1,00 HV 1/4-3 420 3,40 HV 2/4 220 1,85 HV 2/4-2 330 2,80 HV 2/4-4 440 3,70 HV 2/4-6 710 6,00 HV 2/4-9 1100 9,00 HV 6/4-11 1430 11,50 HV 6/4-18 2200 17,80 HV 12/4-18 2200 18,00 HV 12/4-30 3750 30,00 HV 12/4-42 5250 42,00 HV 12/4-60 7750 60,00 HV 30/4-75 9800 78,00 HV 55/4-120 14500 115,00 HV 55/4-150 17800 144,00 HV 65/4-200 25000 200,00 HV 85/4-400 50000 397,00 HV 130/4-500 65000 525,00

Synchronous speed: 1000 min.-1

Model Centrifugal force Working moment N cm kg HV 6/6 340 6,10 HV 6/6-18 980 17,80 HV 12/6-42 2330 42,00 HV 12/6-60 3440 60,00 HV 30/6-75 4300 78,00 HV 55/6-120 6400 115,00 HV 55/6-150 7920 144,00 HV 65/6-200 11000 200,00 HV 65/6-300 16500 300,00 HV 85/6-400 22000 397,00 HV 85/6-600 32280 587,00 HV 130/6-800 42760 800,00 HV 130/6-1000 56650 1030,00 HV 130/6-1250 69000 1250,00

Synchronous speed: 750 min.-1

Model Centrifugal force Working moment N cm kg HV 6/8 190 6,10 HV 6/8-18 550 17,80 HV 12/8-42 1310 42,00 HV 12/8-60 1940 60,00 HV 30/8-75 2450 78,00 HV 55/8-120 3620 115,00 HV 55/8-150 4400 144,00 HV 65/8-200 6250 200,00 HV 65/8-300 9300 300,00 HV 85/8-400 12500 397,00 HV 130/8-800 24060 800,00 HV 130/8-1000 31870 1030,00
