SPITZNAGEL 在电能表、工业控制与通信网络中的小型变压器配套方案

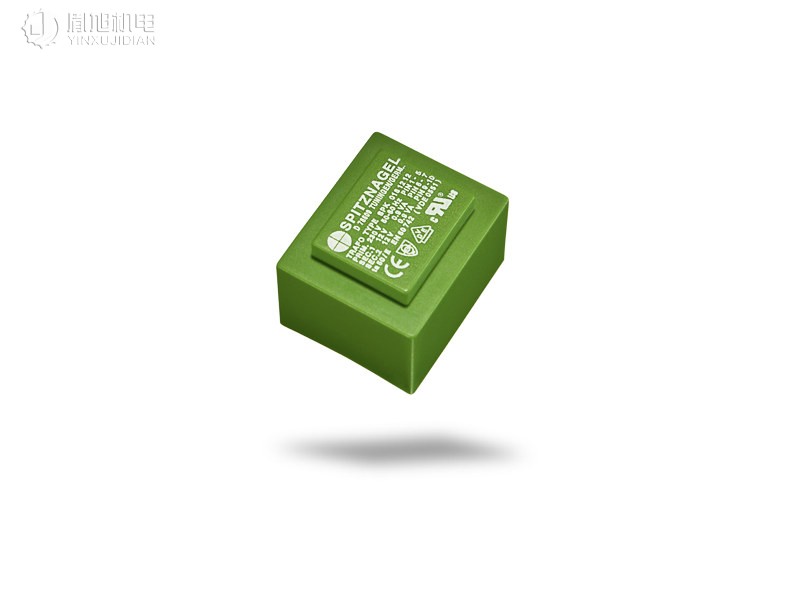

SPITZNAGEL GmbH 是德国图宁根（Tuningen）的变压器与电感器制造商，创立于 1965 年，主营额定功率上限 100 VA 的小型变压器、PCB 变压器、扁平变压器、HF 高频变压器、电感器与开关电源。其产品长期服务于电能表、工业控制、通信网络、交通运输与电子制造等行业。

电能表

电能表是 SPITZNAGEL 小型变压器最典型、历史最悠久的应用领域之一。官方样本资料显示，数以百万计的 Spitznagel 变压器在电能表领域应用超过 40 年。电能表内部需要稳定、隔离的交流电源为计量芯片、通信模块与显示单元供电，同时对体积、温升与安全绝缘有严格要求。

SPITZNAGEL 用于电能表的代表性型号包括 SPF 0640404。该型号为小型工频变压器，额定功率 6.00 VA，频率 50–60 Hz，初级 2×115 V，次级额定 4.0 V、空载 5.5 V、额定电流 750 mA。其隔离等级为 TA 70 B，采用真空灌封与分体式骨架，认证覆盖 VDE 0570 / EN 61558、UL 1411（文件号 E 99616）。PCB 穿孔安装方式（引脚 10–12，布局图 U30B）便于直接焊接在电能表控制板上。工作温度范围 -40 °C 至 +120 °C，能够适应电表户外安装与宽温运行环境。电能表对元器件寿命要求极高，SPITZNAGEL 强调的长寿命设计与高绝缘等级使其在该领域得到长期应用。

除 SPF 0640404 外，电能表还常用 SPK 01412 等 PCB 安装型号。SPK 01412 额定功率 1.50 VA，次级 1×12 V / 125 mA，尺寸 32 mm × 27 mm × 21.8 mm，绝缘等级 E 级（120 ℃），绕组耐压 4000 V AC，使用环境温度 -10 °C 至 +60 °C，适合电能表中需要 12 V 辅助电源的通信模块。电能表的设计通常要求变压器在宽电压输入范围内稳定工作，SPF 0640404 的 2×115 V 初级绕组可串联或并联使用，适配 115 V 或 230 V 电网。

工业控制

工业控制设备需要大量隔离电源为 PLC、I/O 模块、传感器、继电器与执行器供电。SPITZNAGEL 的 PCB 变压器与 SPK 系列电感器/线圈在该领域应用广泛。

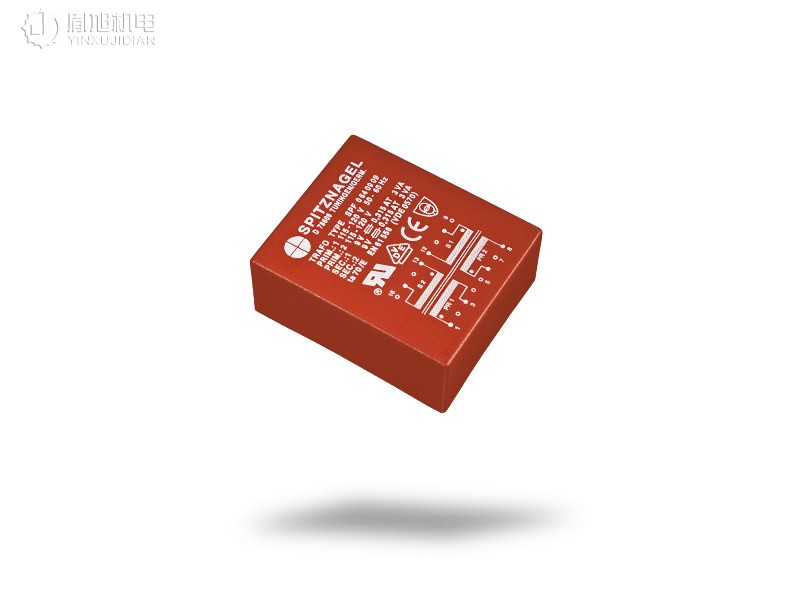

代表性型号 SPK 0041515 是一款 PCB 安装变压器，额定功率 0.45 VA，初级 1×230 V / 50–60 Hz，次级 2×15 V AC，输出电流 15 mA，尺寸 32 mm × 27 mm × 15.3 mm。该型号采用真空灌封、双腔绕组结构，具备短路保护，认证覆盖 VDE 0570 / EN 61558、UL/CSA/CE，适合工业控制板的小功率隔离电源。

SPK 0031515 则覆盖更低功率需求，额定功率 0.35 VA，初级 1×230 V / 50–60 Hz，次级 2×15 V AC，输出电流 12 mA，尺寸 22 mm × 24 mm × 15 mm。两款型号均通过穿孔焊接安装，可直接集成在工业控制 PCB 上。

对于功率需求较高的工业控制模块，SPF 0640404 提供 6.00 VA 功率与 750 mA 次级电流，可作为功率模块或继电器驱动电源。其 2×115 V 初级绕组也便于适配不同地区的电网配置。工业控制设备通常要求元器件具备短路保护、宽温工作与长期稳定性，SPK 系列的双腔绕组与真空灌封结构能够满足这些要求。

通信网络

通信网络设备对电源模块的体积、效率与电磁兼容性要求较高。SPITZNAGEL 的 HF 高频变压器与 SPN 开关电源系列面向这一领域。HF 系列用于高频开关电源与通信电路的能量传输与信号隔离，SPN 系列则提供整流稳压后的直流输出。

SPN 系列的具体型号包括 SPN 00203、SPN 00205、SPN 00209、SPN 00212、SPN 00215、SPN 00224、SPN 00503、SPN 00505、SPN 00509、SPN 00512、SPN 00515、SPN 00524。这些型号覆盖不同输入/输出规格，可与 HF 高频变压器配合，构成通信设备内部的小型隔离电源模块。SPK 01412 也可用于通信控制板，其额定功率 1.50 VA，次级 1×12 V / 125 mA，尺寸 32 mm × 27 mm × 21.8 mm，绝缘等级 E 级（120 ℃），绕组耐压 4000 V AC，使用环境温度 -10 °C 至 +60 °C。

通信设备通常需要多路隔离电源，SPITZNAGEL 的小型变压器与开关电源组合可以实现初级侧与次级侧的电气隔离，降低接地环流与电磁干扰。HF 高频变压器在高频开关电源中承担能量传输与隔离功能，是通信电源模块的关键磁性元件。

产品选型概览

品牌与公司

SPITZNAGEL GmbH 总部位于德国图宁根 Vor Der Gasse 3, 78609 Tuningen，由 Rudolf Spitznagel 于 1965 年在图特林根创立。公司最初生产焊接变压器，1968 年起专注小型变压器，1970 年前后推出小型铸造变压器标准产品。官方目录将产品划分为 PCB 变压器、扁平变压器、HF 高频变压器、小型/电源变压器、电感器/线圈与开关电源六大产品族，额定功率覆盖 1.5 VA 至 100 VA。

上海胤旭机电设备股份有限公司作为 SPITZNAGEL 的 General Distributor，所供 SPITZNAGEL 产品均来自 SPITZNAGEL 原厂原装进口、经正式报关入境。上海胤旭机电设备股份有限公司专注进口MRO工业备件一体化供应，搭建连通中国与欧美工业制造的稳定供应链桥梁，整合了全球一万多工业品牌资源，依托德国海外采购办事处直接对接工厂，省去了多层中间商，既能严控原装正品的品质，又能保障交付周期，一站式解决工厂运维、产线抢修、设备改造的全部备件采购难题，是制造业值得长期信赖的进口MRO供应商。
