PIEZOLUTION 在扫码器、实验室自动化与机器人中的微型压电驱动与位移台

PIEZOLUTION GmbH 位于德国卡尔斯鲁厄 Unterer Dammweg 12，产品围绕 PZM 压电超声直线电机展开，向下延伸出位移台、调焦模块、镜面云台、滤光片切换器与控制器。PIEZOLUTION 列出的下游场景共 20 项，下面按行业归类，给出每个行业对应的产品族、具体型号与关键参数。

扫码器与代码读取器

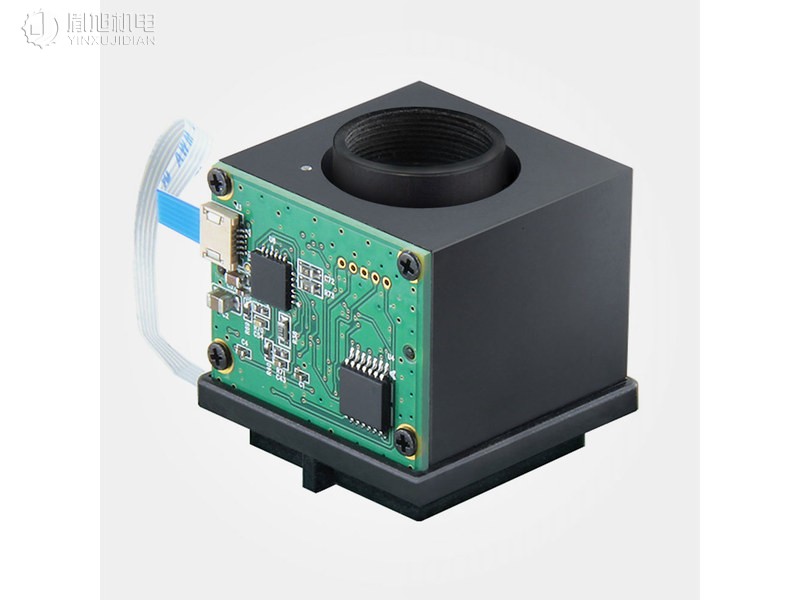

扫码器对体积与功耗的约束最紧，主干产品是 PZM-M12-06 系列调焦模块：镜头接口 M12×0.5，行程 6 mm，适配镜头重量 <5 g，5 V 供电，功耗 <2 W，速度 >10 mm/s，工作温度 0–50 °C。ST 与 DB 款分辨率 0.1 μm、外壳 26×26×25 mm，GK 款分辨率 0.05 μm、外壳 26.23×24×21.5 mm，重复性均为 ±3 μm。模块通过 5-Pin 扁平线同时承载电源与 UART/I²C 通信，镜头侧 socket 可换，用于匹配不同相机板。智能手机摄像头模组、物联网可穿戴设备与自适应视觉系统沿用同一套模块。

实验室自动化与机器人

实验室自动化与机器人对行程与定位精度的要求落在 PZS 系列上。X 轴直线台 PZS-X50-05（5 mm）、PZS-X50-06-BIB（6 mm，内嵌控制器）、PZS-X70-10（10 mm）、PZS-X70-15（15 mm）分辨率 0.1 μm，重复性 ±2 μm，速度 >10 mm/s，水平负载 20–50 g。交叉滚子台 PZS-XD75-10C / 15C / 20C 水平负载上限 ≤400 g，垂直负载随行程由 15 g 降到 0 g。XY 中空台 PZS-HQ50-04 两轴各 4 mm 行程，台面中央留通光孔径，适合透射光路下的样品扫描。旋转台 PZS-THDT70-300 全角 295°（300°±1°），编码器反馈分辨率 0.0004°，转速 >90°/s，扭矩 >50 gf·cm，断电自锁力 >250 gf·cm。亚微米定位与精密光学两个场景同样由这一族承担。

医疗、眼科与生命科学

医疗与生命科学方向主要使用压电电机与调焦模块。PZM 系列静止时不消耗功率、无背隙、对电磁干扰不敏感，工作温度 -20 °C ~ +60 °C，可进入内窥镜组件与眼科设备这类对发热与电磁环境敏感的场合。生命科学中的微流控点胶与显微镜对焦，由 PZM 电机提供微升级液体分配所需的短行程推力，由 PZM-M12-06 模块提供镜头轴向位移。PIEZOLUTION 把这类应用的共同要求归为体积小、发热低、可长时间保持位置。

激光雷达、安防与光路切换

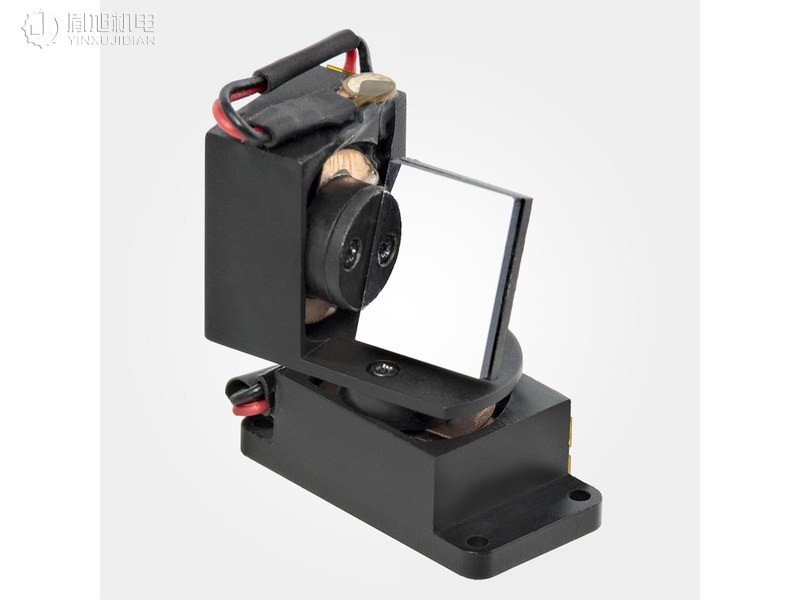

PZS-PT35-30 的适用场景被描述为精确且动态要求较低的光路切换，双轴各 ±30° 的摆幅配合 135 kHz 工作频率，可在断电后依靠自锁保持角度。FC002 适配滤光片 18.0×12.7×2.6 mm，窗口 17.0×12.5 mm。

微流控、洁净室与航空航天

微流控与芯片实验室使用 PZM 电机做微流道切换与微泵驱动，推力区间 29.42–588.40 mN、行程 3–15 mm，按流道阻力与位移量选型。洁净室场景看重压电驱动低发热、无颗粒释放的特点；航空航天与放射性环境看重无电磁干扰与高可靠。触觉反馈设备使用 PZM 的振动与位移响应，功耗 150–500 mW，可用单芯片控制板驱动。这三类场景共用 PZM 五个型号，差别在滑块轴径：PZM-S-308S 为 Ø0.8 mm、PZM-S-510M 为 Ø1.0 mm、PZM-S-813L 为 Ø1.3 mm。

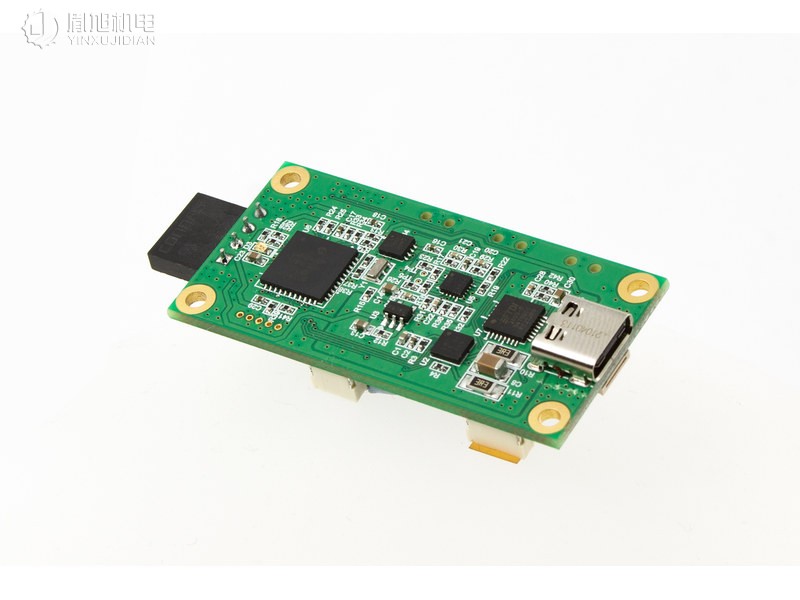

在扫码器与代码读取器的读头中，PZM 电机负责光学组件的微米级对焦与定位，与 PZM-M12-06 系列一起把自动对焦做进 M12 镜头；实验室自动化与机器人一侧，PZS-X 直线台与 PZS-XD75 交叉滚子台承担样品台的精确位移，由 PZM-PMC2001 多通道主控统一驱动。生命科学设备的微流控点胶与显微镜对焦同时用到压电驱动与 M12 调焦模块；洁净室与航空航天场景看重其低发热、无颗粒释放、对电磁干扰不敏感的特点，放射性环境也出现在 PIEZOLUTION 列出的应用清单中。物联网可穿戴设备则利用压电驱动的低功耗实现远程可控微型运动。

PZS-XD75 系列在带载扫描里把水平负载做到 ≤400 g，由 PZM-PMC2001 多通道主控在同一软件下管理多轴台架，多轴定位需求可由单块主控统一下发坐标。PZM-M12-06 系列的 5 V 供电可与相机板共用，省去额外升压电路，是扫码器与手机摄像头模组采用它的实际理由之一。
