2024-05-06
为了评估和量化射线照片的图像质量，需要将其转换成数值，为此需要用到“像质计” (IQI)，在美国称为“透度计”。
在射线照相技术中，像质计(Image Quality Indicator，简称IQI)是一个至关重要的器件。它主要用于测定射线照片的射线照相灵敏度，根据在底片上显示的像质计的影像，可以判断底片影像的质量，评定透照技术、胶片暗室处理情况、缺陷检验能力等。可以说，像质计是射线照相质量控制的关键所在。
KOWOTEST是无损检测(NDT)仪器、设备和配件的制造商和供应商。
像质计，又被称为射线影像质量对比器、像质指示器或透度计。它的使用历史悠久，随着射线照相技术的发展而不断完善。像质计的材料使用要求通常与被检工件材质相同或对射线照相吸收性能相似的材料制作，以确保其准确性和可靠性。
像质计的基本结构多样，包括线型、孔型和槽型等。其中，线型像质计是最常见和广泛使用的类型。线型像质计通常由一系列按照直径大小顺序排列的金属丝组成，这些金属丝封装在对射线吸收系数很低的透明材料中，或直接安装在一定的框架上。金属丝的直径、长度、间距以及一个像质计中丝的根数等参数都有严格的规定，以确保其测量结果的准确性和一致性。
像质计的应用范围广泛，尤其在金属材料射线照相中发挥着重要作用。通过使用像质计，我们可以根据底片上显示的影像判断底片影像的质量，进而评估射线照相的灵敏度。这为我们提供了一个有力的工具，可以帮助我们判断射线照相技术是否达到预定的标准，从而确保被检工件的质量和安全性。
然而，值得注意的是，像质计的指示数据并不等于被检工件中可以发现的自然缺陷的实际尺寸。相反，它是一种相对的灵敏度的表示方法。这意味着，虽然像质计可以帮助我们评估射线照相的灵敏度，但它并不能直接反映被检工件中缺陷的实际大小和位置。因此，在使用像质计时，我们需要结合其他检测方法和手段，如目视检查、超声检测等，来全面评估被检工件的质量和安全性。
此外，像质计的使用还需要遵循一定的规范和标准。例如，在ASM E规范中，对像质计的使用要点进行了详细的规定。这包括像质计的选择、安装、使用和解释等方面。这些规范和标准的遵循，有助于确保像质计在射线照相中的正确使用，从而保障被检工件的质量和安全性。

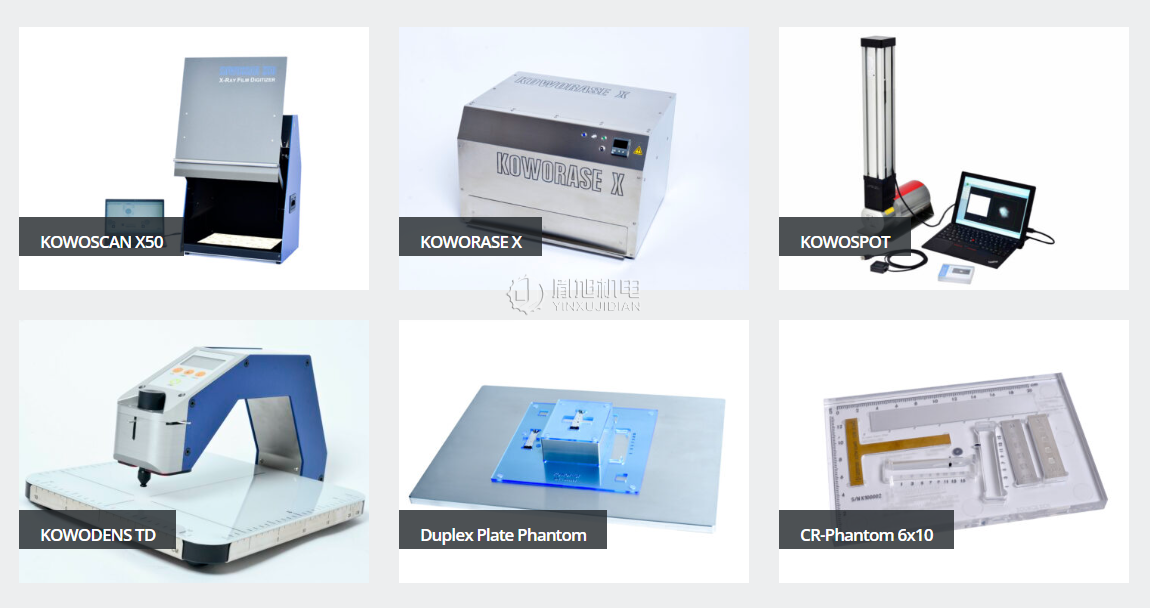

除了像质计本身，其配套设备和软件也在不断发展。例如，KOWOTEST IQI是一种专门为数字X射线应用而设计的像质计，它可以与计算机射线照相术结合使用，以评估图像质量。这种数字化的像质计不仅提高了射线照相的灵敏度和准确性，还使得图像处理和存储更加便捷和高效。
总的来说，像质计作为射线照相灵敏度的关键器件，对于保障射线照相质量具有重要意义。通过使用像质计，我们可以有效地评估射线照相技术的灵敏度和准确性，从而确保被检工件的质量和安全性。随着技术的不断进步和发展，像质计及其配套设备和软件也将不断完善和优化，为射线照相技术的发展和应用提供更好的支持和保障。
