品牌：POWEREX 型号：BG2E-NXLK POWEREX原型 IGBT 驱动板BG2E-NXLK POWEREX BG2E-NXLK 产品介绍 BG2E 是一个完全隔离的两通道栅极驱动电路 设计用于双 NX-L 系列 IGBT 模块 设计为直接安装在双 NX-L 系列 IGBT 模块的顶部 从而实现简单的安装过程。BG2E 利用 Powerex VLA500-01 混合栅极驱动器为额定电流高达 1000A 的 NX-L 模块提供有效率的切换。 混合栅极驱动器还使用去饱和检测提供针···
* 除了特别标注有"库存现货"的产品以外,其他产品均无现货,如若采购,请点击立即询价,或来电咨询:021-52102938/68/78 !
品牌：POWEREX
型号：BG2E-NXLK

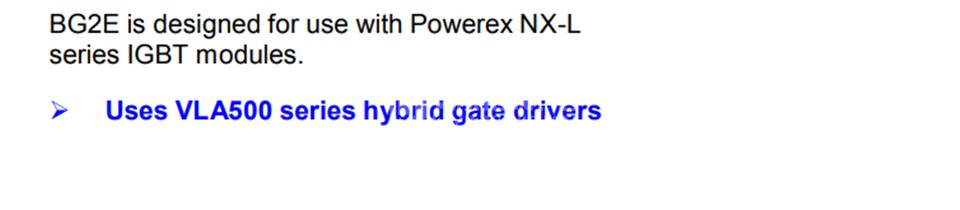

BG2E 是一个完全隔离的两通道栅极驱动电路 设计用于双 NX-L 系列 IGBT 模块 设计为直接安装在双 NX-L 系列 IGBT 模块的顶部 从而实现简单的安装过程。BG2E 利用 Powerex VLA500-01 混合栅极驱动器为额定电流高达 1000A 的 NX-L 模块提供有效率的切换。 混合栅极驱动器还使用去饱和检测提供针对意外短路条件的保护。VLA500-01 混合栅极驱动器具有一个具有 2500VRMS 隔离的集成 DC-DC 转换器 以提供隔离的栅极驱动电源。控制信号使用具有 15kV/µs 共模抗噪能力的高速光耦合器进行隔离。如果检测到短路情况 BG2E 会提供隔离的故障反馈信号。
高达 12A 的峰值输出电流
2500VRMS 控制电源和信号隔离
标准 AMP MTA .100”连接器
采用单 15 VDC 电源供电
宽输出电压摆幅+15V/-8V
紧凑尺寸 4”x 2.1”(122mm x 99mm)
