POWEREX原型 IGBT 驱动板BG2J-15V POWEREX BG2J-15V

品牌：POWEREX 型号：BG2J-15V POWEREX原型 IGBT 驱动板BG2J-15V POWEREX BG2J-15V 产品介绍 BG2J 是一款双通道栅极驱动电路板它采用 Powerex VLA567-01R / VLA567-02R 双混合栅极驱动器和内置隔离式 DC-DC 转换器。BG2J 旨在为额定电流高达 1000A / 1200V 的双 IGBT 模块提供有效率的开关。BG2J 直接安装在 NX 和 DY 型封装上可以通过直接焊接或使用无焊压配合型连接器。一对辅助 0.1···

* 除了特别标注有"库存现货"的产品以外,其他产品均无现货,如若采购,请点击立即询价,或来电咨询:021-52102938/68/78 !

产品介绍

品牌：POWEREX

型号：BG2J-15V

POWEREX原型 IGBT 驱动板BG2J-15V POWEREX BG2J-15V 产品介绍

BG2J 是一款双通道栅极驱动电路板它采用 Powerex VLA567-01R / VLA567-02R 双混合栅极驱动器和内置隔离式 DC-DC 转换器。BG2J 旨在为额定电流高达 1000A / 1200V 的双 IGBT 模块提供有效率的开关。BG2J 直接安装在 NX 和 DY 型封装上可以通过直接焊接或使用无焊压配合型连接器。一对辅助 0.100 英寸双针接头可以通过双绞线连接到任何模块。BG2J 包括用于控制信号隔离和隔离故障反馈信号的光耦合器、用于短路保护的去饱和检测以及用于为每个驱动通道提供完全隔离的控制电源的内置 DC-DC 转换器。

POWEREX原型 IGBT 驱动板BG2J-15V POWEREX BG2J-15V 性能特点

±8A 峰值输出电流

2500VRMS 隔离 1 分钟

标准 MTA 0.100” 连接器

由单个 +15Vdc 或 +24Vdc 控制电源供电

+15.5V/-8V 典型栅极驱动电压

可调短路保护

短路后的可调下降时间

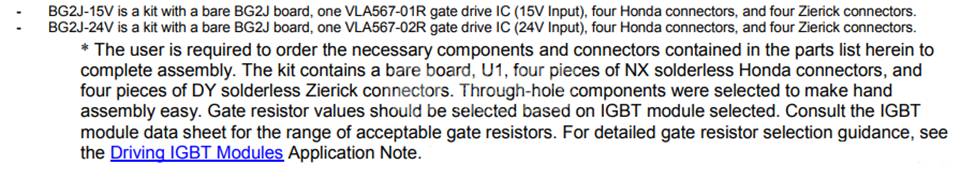

选型指南

POWEREX原型 IGBT 驱动板BG2J-15V POWEREX BG2J-15V

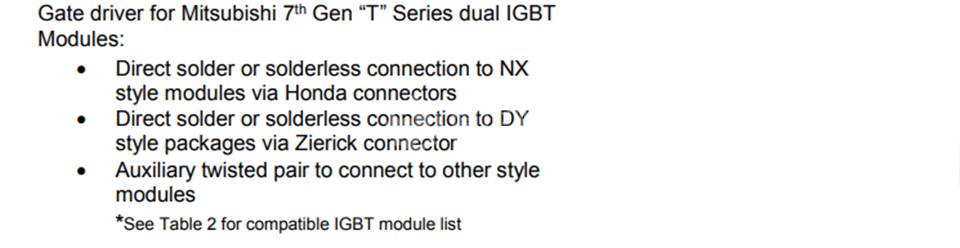

产品应用

POWEREX原型 IGBT 驱动板BG2J-15V POWEREX BG2J-15V
