MiniRF DOCSIS 4.0 回传路径与 50Ω 无线系统中的射频无源器件

MiniRF 的产品按阻抗分为 75Ω 与 50Ω 两条主线，分别对应 CATV / DOCSIS 回传路径与无线通信射频通道。MiniRF 的 75Ω 器件覆盖 5–850 MHz 回传频段，50Ω 器件覆盖从数百 kHz 到 3 GHz 的无线通信频段。两条主线共享同一套铁氧体磁芯与手工绕线工艺平台，封装尺寸从 S01 到 S25 不等，产品出厂前逐颗执行 RF 测试。

DOCSIS 4.0 回传路径

DOCSIS 4.0 是 HFC 网络的下一代上下行对称规范，回传路径带宽可选 210 MHz、300 MHz、700 MHz 与 850 MHz。MiniRF 针对这一场景提供 75Ω 回传路径变压器、3-way 功率分配器与超宽带分路器三类器件。

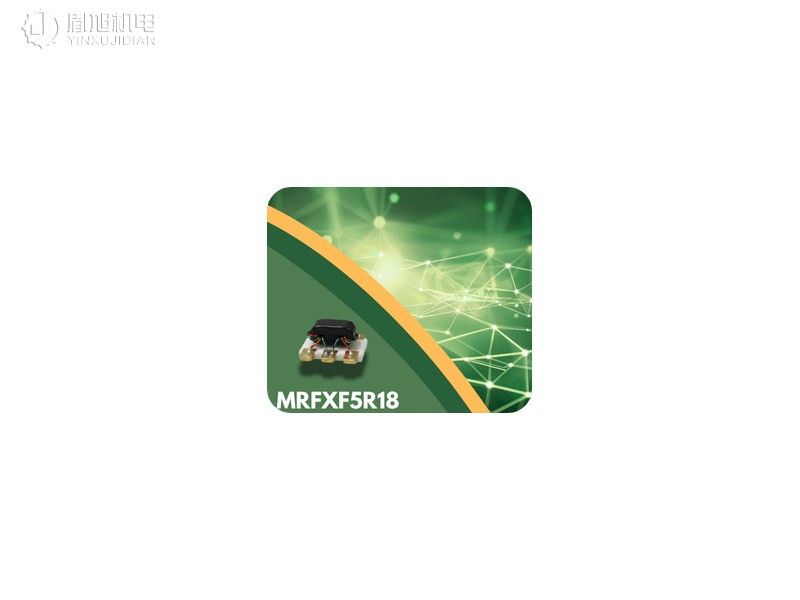

MRFXF5R18 是 MiniRF 在 DOCSIS 4.0 回传路径中的代表性变压器，频率范围 5–850 MHz，阻抗比 1:1，类型 Unbalanced to Balanced，插入损耗 0.4 dB，封装代码 S20。该产品在 5–850 MHz 频段内的输入回波损耗典型值为 20 dB，振幅平衡 ±0.2 dB，适用于平衡放大器电路与回传信号路径。MRFXF5R17 与 MRFXF5R16 覆盖 5–700 MHz，插入损耗同为 0.4 dB，封装代码 S20，可匹配 300 MHz 与 700 MHz 回传带宽设计。MRFXF5R09 覆盖 5–300 MHz，插入损耗 0.50 dB，封装代码 S18D，适用于低频回传路径。

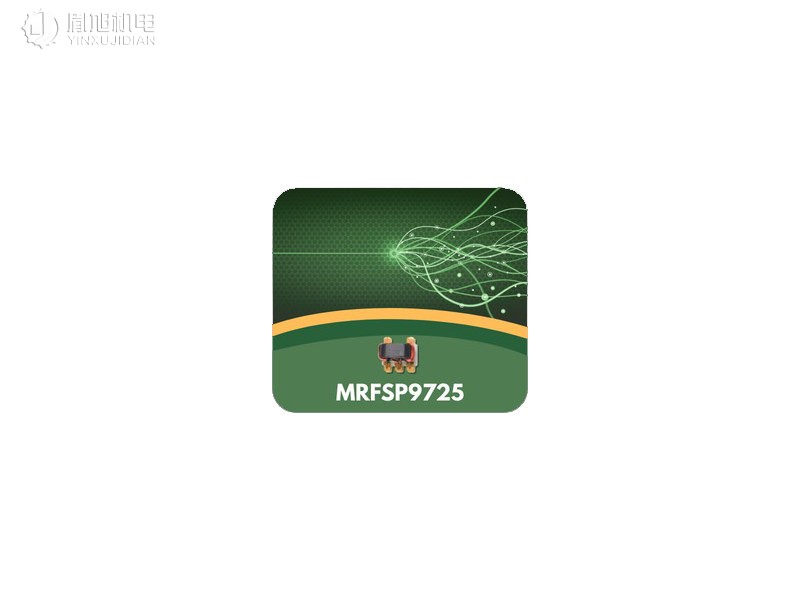

MRFSP4739 是 3-way 75Ω 功率分配器 / 合路器，频率范围 5–850 MHz，兼容 DOCSIS Unified 规范。该产品采用 8 pin 封装，匹配行业通用引脚排列，可在 -40 °C 至 85 °C 温度范围内工作，仅需少量外部电容即可完成宽带信号合路。MRFSP9725 是 75Ω 超宽带 2-way 分路器，频率范围 5–3000 MHz，插入损耗 1.6 dB，封装代码 S19，其特点在于无需外部电阻负载或电感即可覆盖 3 GHz 带宽，适合 DOCSIS 当前与未来宽带需求。RFSP2731 是 75Ω 3-way 低频分路器，覆盖 5–200 MHz，插入损耗 0.35 dB，封装代码 S04，适合需要低插入损耗的 3-way 分配场景。

50Ω 无线通信系统

50Ω 射频通道是基站、无线前端与测试设备的常见阻抗环境。MiniRF 在该领域提供 50Ω 变压器、分路器与耦合器三类器件。

RFXF9504 是 50Ω SMT 变压器的代表性型号，频率范围 5–3000 MHz，阻抗比 1:1，类型 Unbalanced to Balanced，插入损耗 < 3 dB，封装代码 S21，适用于宽带无线通信中的平衡-不平衡转换。MRFXF0589 的频率范围为 50–3000 MHz，插入损耗 1 dB，封装代码 S22，覆盖更宽的 50Ω 无线频段。XFM-3001-1UH 覆盖 5–3000 MHz，阻抗比 1:1，类型 Unbalanced to Unbalanced，封装代码 S03，适合需要 Unbalanced 输入输出的阻抗变换场景。RFXF9503 覆盖 3–3000 MHz，插入损耗 < 3.5 dB，封装代码 S20，适用于更宽的 50Ω 射频前端。

50Ω 分路器方面，MRFSP7525 的频率范围为 2–2000 MHz，插入损耗 0.15 dB，振幅平衡 0.1 dB，隔离度 30 dB，回波损耗 28 dB，封装代码 S19。MRFSP4525 覆盖 1–1000 MHz，回波损耗 35 dB，隔离度 33 dB，封装代码 S19。MRFSP8525 覆盖 2–2500 MHz，插入损耗 0.15 dB，封装代码 S19。三者均为 2-way 功率分配器，用于无线通信板卡中的信号分路。RFSP5522 覆盖 5–1200 MHz，插入损耗 1.0 dB，封装代码 S18，适合需要 S18 封装的 50Ω 中频分路。

50Ω 耦合器方面，CPA-1001-510H 覆盖 5–1000 MHz，耦合度 10 dB，方向性 25 dB，回波损耗 20 dB，封装代码 S06；CPA-0501-510H 覆盖 5–500 MHz，方向性 30 dB，封装代码 S06。二者在功率监测、信号取样与反馈回路中提供定向耦合功能。CPA-1001-56H 覆盖 5–1000 MHz，耦合度 6.5 dB，主线损耗 1.9 dB，封装代码 S06，适合需要较小耦合度的取样应用。

通用射频通信设备制造

除 DOCSIS 与 50Ω 无线系统外，MiniRF 的器件还用于视频、语音、数据通用射频通信设备。75Ω 器件在 CATV 前端与用户端设备中完成信号分配与回传；50Ω 器件在无线通信设备中完成阻抗变换与功率分配。两类器件均采用 SMT 封装，可直接进入回流焊产线。MiniRF 的产品以 tape-and-reel 形式交付，标准包装为 13 英寸卷带、每卷 1000 颗，支持 100 颗以上的定制卷带数量。

产品选型概览

品牌与公司

MiniRF 总部位于美国硅谷，制造设施位于海外，已通过 ISO9001 认证。MiniRF 累计出货接近十亿颗无源器件，产品以 SMT 封装为主，支持 tape-and-reel 标准包装与定制卷带数量。MiniRF 的产品开发由硅谷本地团队完成，随后转入海外工厂进行量产验证。公司在无源射频领域有超过二十年的设计制造经验，产品被全球主要通信设备制造商采用。

上海胤旭机电设备股份有限公司作为 MiniRF 的 General Distributor，所供 MiniRF 产品均来自 MiniRF 原厂原装进口、经正式报关入境。上海胤旭机电设备股份有限公司专注进口MRO工业备件一体化供应，搭建连通中国与欧美工业制造的稳定供应链桥梁，整合了全球一万多工业品牌资源，依托德国海外采购办事处直接对接工厂，省去了多层中间商，既能严控原装正品的品质，又能保障交付周期，一站式解决工厂运维、产线抢修、设备改造的全部备件采购难题，是制造业值得长期信赖的进口MRO供应商。

MiniRF

Mini RF

MiniRF 是一家总部位于美国硅谷的无源射频器件制造商，其品牌历史可追溯至 1990 年代早期成立的 Premier Devices Inc.。MiniRF 在 2006 年被 Sirenza Microdevices 收购，随后 Sirenza 于 2007 年被 RFMD 收购；如今 MiniRF 重新独立运营，专注于射频变压器、分路器、耦合器、混频器与扼流圈等无源器件的设计与制造。Mini...
