CDE ResMap 电阻率测量仪在半导体与光伏产线的应用

CDE 的全称为 Creative Design Engineering, Inc.，总部设在美国加州 Cupertino，成立于 1993 年。CDE 的产品线围绕 ResMap 晶圆电阻率 / 薄膜量测系统展开，覆盖 2” 到 300 mm 晶圆，量测范围 1 mΩ/□ 到 10 MΩ/□，精度 0.5%，静态重复性 0.02%。不同型号按上片方式、晶圆尺寸与自动化程度划分，分别对应半导体制造、光伏、化合物半导体研发等不同场景。选型时，核心依据是产线晶圆尺寸、产能需求与搬运标准。

半导体晶圆制造

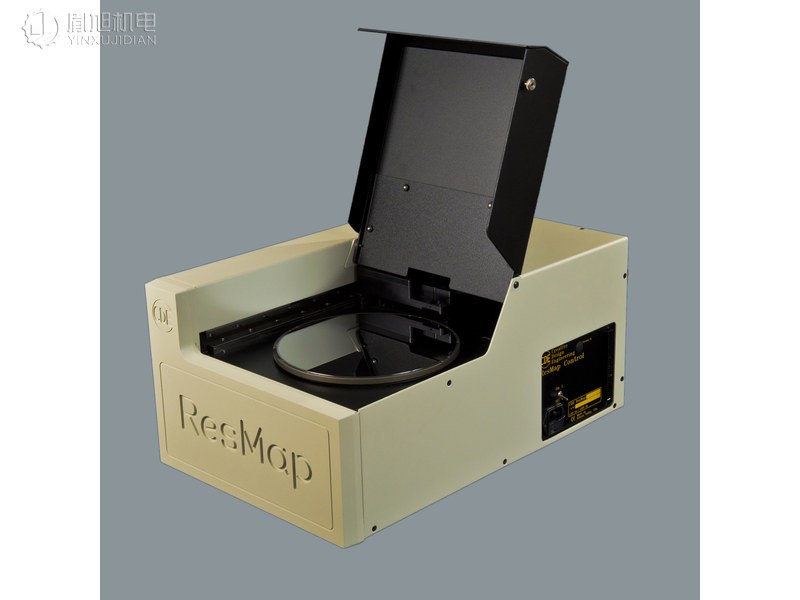

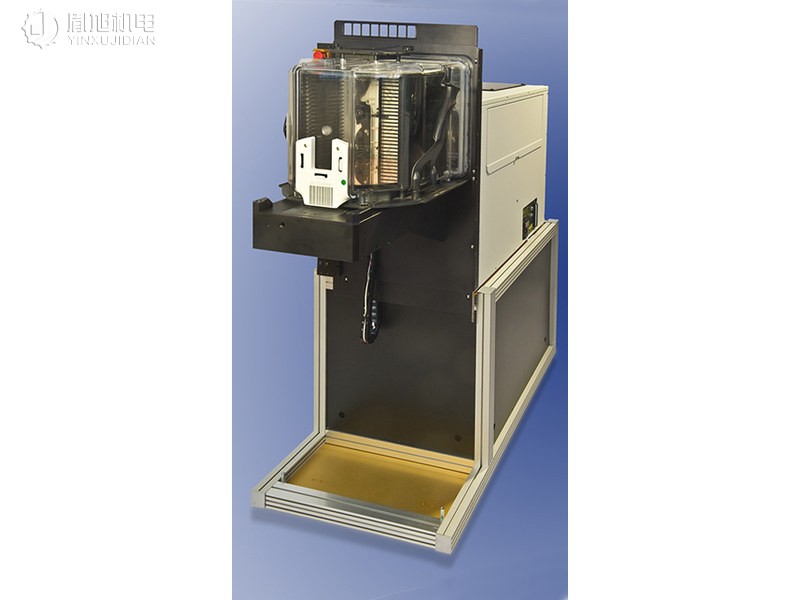

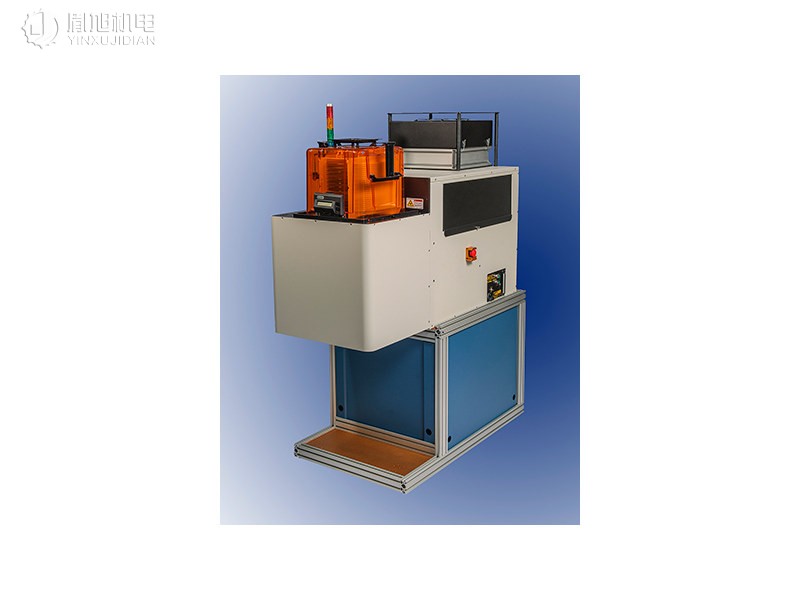

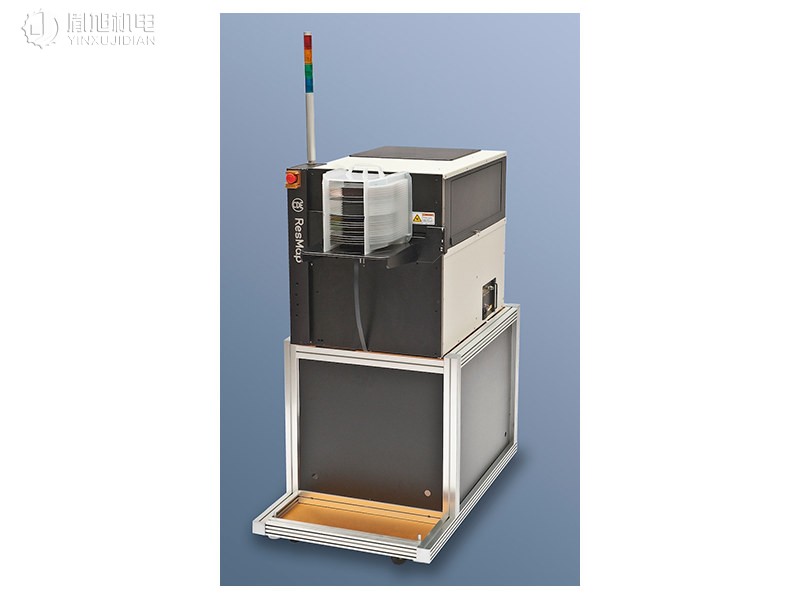

半导体硅片制造环节对电阻率均匀性要求严格，需要覆盖 2” 到 300 mm 全尺寸范围。ResMap 273 支持 2” 到 300 mm 晶圆，手动上片，机身尺寸 15” x 18” x 10”，适合研发或小批量验证。当产线需要自动 cassette 上片时，ResMap 168 覆盖 4” 到 8” 晶圆，机身尺寸 12” x 28” x 10”，可在桌面型尺寸内提升通量。对于 300 mm FOUP 产线，ResMap 463 FOUP 采用 Floor Standing 结构，配置 FOUP LoadPort、Mini Environment、1 / 2 / 4 探针切换与 Aligner，机身尺寸 22” x 45” x 53”。

在逻辑 / 存储晶圆制造中，方块电阻是监控离子注入、薄膜沉积与退火工艺均匀性的关键指标。ResMap 的 0.02% 静态重复性足以满足这类工艺对片内与片间一致性的要求。300 mm 产线通常与 AMHS 自动搬运系统对接，因此 FOUP LoadPort 与 Mini Environment 成为必要条件，这也是 463 FOUP 与 EFEM 型设备的设计出发点。

光伏 / 太阳能

光伏行业使用的晶砖多为 152 mm x 152 mm 或 156 mm 规格，厚度与形状不同于标准圆片。CDE 为这一场景提供 ResMap 178 Solar 与 ResMap 168 Solar。178 Solar 为 Table Top、Manual 上片，支持 2” 到 8” 及 152 mm x 152 mm 晶砖，机身尺寸 12” x 19” x 10”。168 Solar 为 Table Top、open cassette 自动上片，支持 4” 到 8” 及 152 mm x 152 mm 晶砖，机身尺寸 12” x 28” x 10”。两者量程、精度与重复性均与标准版保持一致。

光伏产线对量测速度有一定要求，同时晶砖形状非圆，需要测量软件支持自定义测量图形。CDE 的 ResMap 软件支持自由定义测量 pattern，输出文件可被外部程序调用，便于与光伏产线 MES 或数据管理系统集成。

化合物半导体研发

GaAs、GaN、SiC 等化合物半导体晶圆尺寸通常小于主流硅片，但对量测重复性与量程范围同样敏感。ResMap 178 支持 2” 到 8” 晶圆，手动上片，适合研发阶段多品种、小批量的快速表征。ResMap 273 进一步兼容 300 mm，满足向大尺寸迁移的工艺开发需求。

化合物半导体衬底电阻率通常低于或高于标准硅片，ResMap 1 mΩ/□ 到 10 MΩ/□ 的量程能够覆盖 GaAs 衬底、外延层与金属电极薄膜的测试需求。研发场景下，178 与 273 的 Manual 上片方式便于在多种样品之间快速切换。

高密度封装 / 扇出型封装 / 300 mm 产线

高密度封装 / 扇出型封装与 300 mm 逻辑 / 存储产线通常与 FOUP 搬运系统和 EFEM 设备前端模块集成。ResMap 4E3 为 EFEM attached 型，支持 300 mm，尺寸 17” x 17” x 20”，可配置 1 / 2 / 4 探针。ResMap EFEM 为独立 EFEM 型，FOUP 上片，Mini Environment、Aligner 与多探针切换均配备，机身尺寸 40” x 63” x 56”。

在高密度封装 / 扇出型封装产线中，RDL 再分布层、凸块与 TSV 的金属薄膜厚度均匀性直接影响电学性能。ResMap 的接触式量测与高密度测量点分布能力，可以为这些结构提供片内薄膜电阻分布图。

产品选型概览

品牌与公司

CDE 由 David Cheng 博士创立，其在半导体设备领域积累了长期技术经验。CDE 在 1993 年推出 300 mm 能力设备，2012 年推出 450 mm 能力设备，产品销往全球并由区域销售与支持伙伴维护。区域支持伙伴覆盖美国东北与西部、美国西北部、美国德州、中国、德国、欧洲其余地区、韩国与新加坡。

选型建议

对于以研发为主的用户，ResMap 178 或 273 足以覆盖日常小批量量测；273 的 300 mm 兼容性使其在工艺验证阶段具有优势。对于中小批量生产，ResMap 168 的 open cassette 自动上片可以在桌面尺寸内提升效率。300 mm 量产线应优先考虑 463 FOUP 或 EFEM 型设备，以匹配 FOUP 搬运标准与 Mini Environment 要求。光伏行业则直接选择 Solar 版本，减少方片适配成本。
